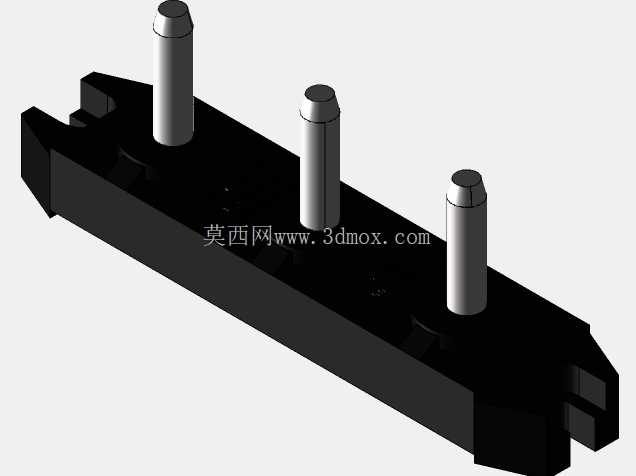

T3-100型大电流接线端子结构设计

　　在低压配电、工业控制柜、大功率电源模组这类需要承载百安级电流的接线场景里，接线端子的接触可靠性、安装适配性直接决定整套系统的运行稳定性，T3-100这款端子的设计完全围绕大电流接线的实际工程痛点展开，没有多余的装饰性结构，每一处几何特征都服务于电气连接与现场安装需求。

　　从功能特性来看，这款端子额定承载能力匹配100A电流、500V电压等级，主体基座采用高强度绝缘工程塑料一体成型，基座两侧设计了卡扣式安装结构，能够直接卡入标准DIN导轨，不需要额外打孔固定，适配现有柜内的通用安装规范，现场装配时可以直接推入导轨完成固定，拆卸时撬动侧边卡扣即可取下，维护更换效率远高于螺丝固定式端子。基座上的三个接线柱采用镀镍铜质基材，柱身做了滚花防滑处理，顶部的限位凸台可以防止接线螺母拧出脱落，接线时导线端头压接对应规格的冷压端子后套入接线柱，拧紧螺母即可完成压接，接触面积足够承载满负荷电流，不会出现局部过热的问题。

　　设计过程中首先考虑的是电气间隙与爬电距离，三个接线柱之间的基座凸起隔栏，将相邻带电体的爬电路径拉长到满足500V电压等级的安全规范要求，即使在潮湿、多粉尘的工业环境下，也不会发生极间飞弧、击穿短路的问题。基座底部做了镂空导流槽设计，当柜内出现凝露情况时，凝结的水珠可以顺着导流槽排出，不会在基座底部积存导致绝缘电阻下降。接线柱的嵌装结构采用了过盈压装工艺，铜柱与塑料基座之间没有松动间隙，即使长期承受接线时的拧紧力矩、以及运行过程中的热胀冷缩应力，接线柱也不会出现歪斜、脱出的问题。

　　从安装边界尺寸来看，这款端子的整体宽度适配多端子并排安装的间距要求，相邻端子安装后不会出现干涉，接线操作空间预留充足，使用常规扳手即可完成螺母拧紧作业，不需要特殊工具。基座两端的定位缺口可以和相邻端子的凸台配合，多片端子拼接安装时能够自动对齐，不会出现排列歪斜、导轨卡装不畅的问题。接线柱的伸出高度经过反复校核，既保证了螺母拧紧的操作空间，又不会因为柱身过高导致柜内安全距离不足，适配不同深度的控制柜安装环境。

　　实际应用中，这款端子可以用于大功率电源的输出端接线、电机主回路的分线连接、加热设备的供电接线等场景，相比传统的螺丝式接线端子，它的载流冗余更充足，接触电阻更低，长期满负荷运行时的温升控制在安全范围内，不会因为接触不良导致端子过热烧损。建模过程中对所有配合面做了公差匹配，基座的导轨卡槽尺寸按照DIN导轨的标准公差做了适配，既能保证卡装牢固，又不会出现安装卡滞、难以推入的问题；接线柱的同轴度、端面平整度都做了严格控制，保证冷压端子与接线柱端面完全贴合，电流传导均匀。

　　不同于小信号接线端子，大电流端子的设计核心是在有限的安装空间内，兼顾载流能力、绝缘性能与安装便捷性，这款T3-100端子的结构没有冗余设计，所有特征都经过实际工况验证，既可以单独作为单路接线使用，也可以多片拼接组成多回路接线排，灵活适配不同的柜内布线需求。基座的绝缘材料选用耐温等级达到V0级的阻燃材料，即使出现极端过载情况，也不会出现明火蔓延的问题，满足电气设备的安全阻燃要求。接线柱的表面镀层做了盐雾防护处理，在有腐蚀性气体的工业环境下也不会出现氧化锈蚀，长期使用后依然能够保持稳定的接触性能，减少后期维护的工作量。
