胖胎自行车专用花鼓轮毂结构设计

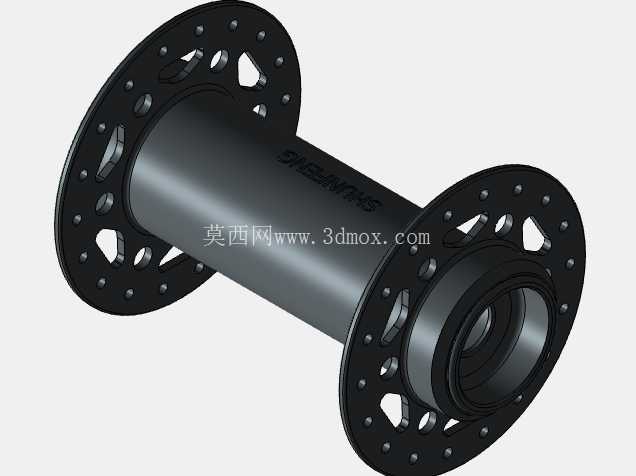

　　这款轮毂是适配宽胎雪地车、沙滩胖胎自行车的核心轮组承载部件，日常应用场景覆盖雪地骑行、沙地穿越、重载通勤等特殊骑行工况，这类骑行场景对轮组的侧向抗冲击能力、径向载荷耐受度都远高于普通城市自行车轮组，普通窄幅花鼓无法匹配宽轮圈的安装跨度，也承受不住低胎压宽胎传递来的复杂路面冲击。从实际使用功能来看，这款轮毂作为轮组的核心旋转承载件，内侧通过轴承套装在轮轴上实现顺畅转动，两侧的法兰盘用来固定辐条，将轮圈承受的路面载荷通过辐条传递到轴身，再传递到车架前叉或者后叉结构上，相比普通山地车轮毂，它的轴身长度更长，两侧法兰的间距更大，能够适配宽度4.0英寸以上的胖胎轮圈，避免宽胎安装后蹭到车架或者叉腿。

　　设计过程中首先要确定的是安装边界尺寸，轴身的总长需要匹配胖胎车前叉、后叉的开档尺寸，两端轴承安装位的同轴度公差要控制在0.02mm以内，保证轮组转动时没有偏摆，降低轴承的额外磨损。两侧法兰盘的厚度做了加厚处理，法兰上的辐条孔采用均匀错位排布，相邻孔位的角度差经过计算，让辐条编圈后形成稳定的三角受力结构，避免辐条受力不均出现断条或者轮圈偏摆的问题。法兰盘上额外开设的异形减重孔，是在保证结构强度的前提下降低旋转件的自重，这些减重孔的位置都经过受力仿真校核，避开了辐条拉力的主要受力路径，不会因为开孔导致法兰盘在大冲击下出现开裂。轴身表面做了等直径的圆柱设计，没有多余的凸起结构，一方面是减少骑行过程中泥沙、杂草缠绕在轴身上的概率，另一方面也方便后期维护时拆卸轴承、清理油污。两端的轴承安装位设计了定位台阶，装配轴承时可以直接顶到台阶面，保证两侧轴承的安装位置精准，不会出现轴承压装过深或者不到位导致的转动卡滞问题。法兰盘上的辐条孔边缘做了倒角处理，避免辐条安装后弯折处被锐边切割，提升辐条的疲劳寿命，毕竟胖胎车经常在颠簸路面骑行，辐条承受的交变载荷比普通自行车大很多，这个细节能大幅降低后期维护的频率。

　　设计时还考虑了不同编法的适配性，法兰盘的孔位数量适配32孔、36孔两种常见的辐条编圈方案，用户可以根据自己的载重需求选择交叉编法或者直拉编法，不管是重载驮运物资还是日常休闲骑行，都能找到合适的编圈搭配。轴身的内壁做了均匀壁厚设计，在保证整体抗扭强度的前提下，尽可能降低非受力区域的材料厚度，控制整体重量的同时，也不会因为壁厚不均导致热处理时出现变形。从安装适配性来看，这款轮毂的轴端螺纹规格、锁紧位尺寸都兼容主流的胖胎车快拆结构、桶轴结构，不需要额外改装车架就能直接替换安装，轮组组装完成后，动平衡余量控制在合理范围内，高速骑行时不会出现明显的轮组抖动。

　　针对雪地、沙地骑行容易进泥沙的问题，轴承位外侧预留了密封圈安装槽，可以搭配双层接触式密封圈，阻挡泥沙、污水进入轴承内部，延长轴承的维护周期，在低温、高湿度的骑行环境下也能保持转动顺畅。整体结构没有多余的复杂设计，所有的几何特征都围绕承载、减重、易维护三个核心需求展开，没有为了外观做多余的装饰性结构，所有的曲面、开孔都有对应的工程作用，比如法兰盘的外缘做了圆弧过渡，避免骑行过程中辐条晃动时和法兰边缘发生摩擦，轴身和法兰的连接位置做了大圆角过渡，降低应力集中系数，在受到侧向冲击的时候，应力不会集中在焊接或者连接位置，提升整体的结构强度。
