壁挂式液晶电视承重挂装支架结构设计

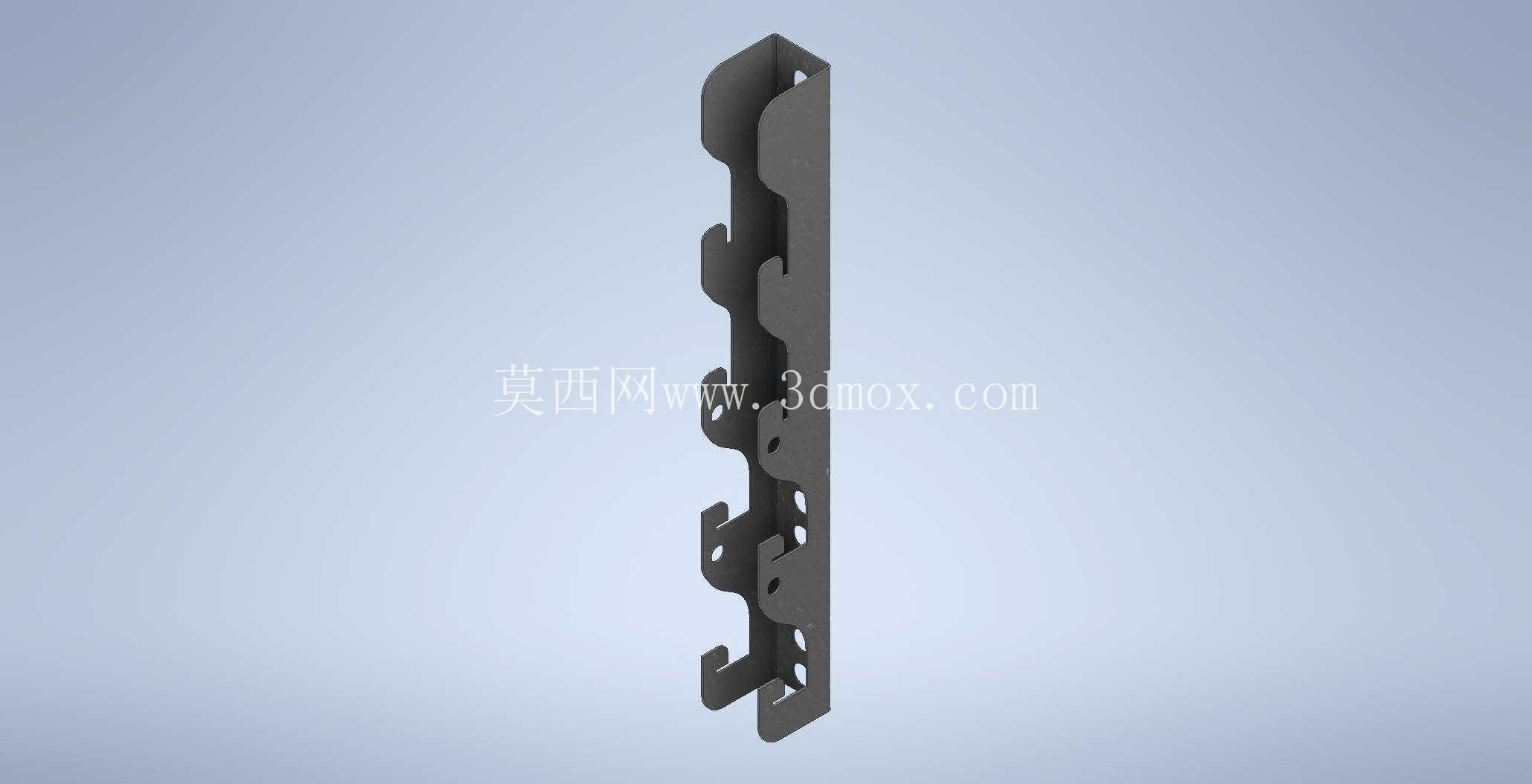

　　这款壁挂安装构件主要面向平板液晶显示设备的墙面固定场景，覆盖家用客厅电视挂装、商业场所公共显示屏挂载、办公区域会议平板墙面固定等多类应用场景，替代传统落地支架占用地面空间的问题，同时规避台面放置显示设备易被磕碰坠落的风险。从实际使用需求出发，构件采用单侧长条形钣金主体结构，沿长度方向排布多组卡位挂钩与安装孔位，挂钩采用内凹式卡接结构，可直接卡入显示设备背部的标准VESA挂装孔位配套挂耳，无需额外复杂连接件即可完成设备挂载，安装过程中可根据显示设备的背部孔位间距选择对应高度的挂钩卡位，适配不同尺寸规格的液晶显示设备挂装需求。设计阶段优先考虑钣金冲压工艺的可加工性，整体主体采用单块板材连续冲压折弯成型，无多余焊接拼接结构，

　　减少加工工序的同时提升整体结构强度，避免拼接位置长期承重出现形变断裂的问题。构件上的安装孔位分为两类，一类是沿主体长度方向均匀排布的沉头孔，用于将支架主体固定在墙面承重基层上，孔位间距适配常规墙面龙骨排布间距，安装时可直接对准龙骨位置打膨胀螺丝固定，无需额外加装背板分散承重；另一类是挂钩位置的辅助定位孔，用于挂装设备后穿入防脱螺丝，避免设备受外力拉扯时从挂钩位置滑脱，提升挂装后的安全冗余。从安装边界来看，构件整体为窄长型结构，宽度控制在较小尺寸范围内，安装后突出墙面的厚度较薄，可让显示设备尽可能贴近墙面，减少视觉上的突兀感，同时预留的挂钩卡位深度经过测算，既保证卡接后有足够的咬合深度防止脱落，又不会因为卡位过深导致设备拆卸困难，

　　日常维护需要取下设备时，只需向上抬起设备即可脱离卡位，无需拆卸支架主体。结构受力层面，设计时针对不同高度的挂钩位置做了承重校核，每个卡位的折弯位置都做了圆角过渡处理，避免应力集中导致长期承重出现裂纹，板材厚度选择兼顾承重能力与材料成本，可满足常规家用及商用液晶显示设备的承重要求，不会出现承重不足导致的形变问题。实际安装过程中，该支架可单独使用单根构件配合显示设备背部的单侧挂点做简易固定，也可成对使用两根构件平行固定在墙面上，对应显示设备背部的上下两排挂点，适配大尺寸、大重量的显示设备挂装需求，孔位的排布公差经过严格控制，成对安装时不会出现孔位错位导致设备无法挂载的问题。构件表面采用喷塑处理，既提升钣金件的防锈耐腐蚀能力，

　　也避免金属锐边划伤安装人员或者显示设备外壳，所有外露的边缘位置都做了折边压平处理，没有裸露的锋利切口。从功能特性来看，该支架除了基础的固定承重作用外，多档位的挂钩设计还支持挂装后小范围调整显示设备的高度，安装时无需一次性找准固定高度，可在挂装设备后根据实际观看高度微调卡位，降低安装时的定位难度，对于非承重墙面的安装场景，也可配合加长膨胀螺丝穿过装饰层固定到内部承重墙体上，长条形的主体结构可分散多个固定点的受力，避免单点受力过大导致墙面破损。
