DB40嵌入式面板安装式工业仪表结构

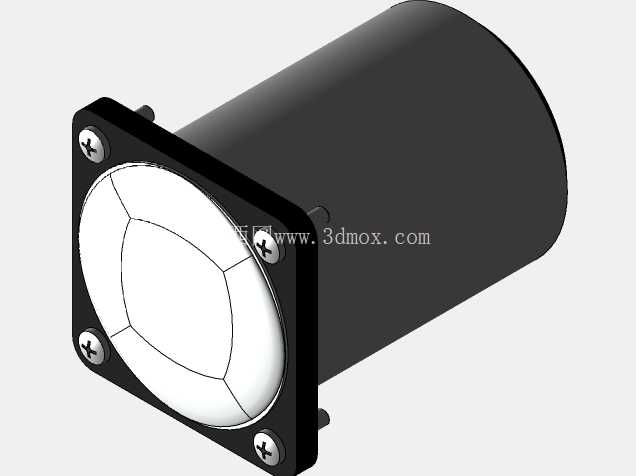

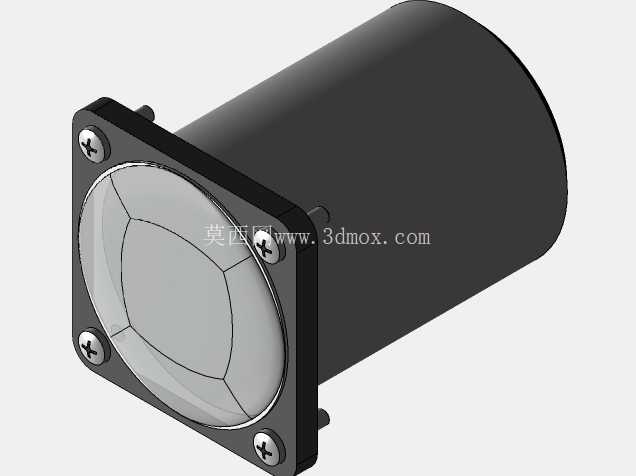

　　这款盘装式圆形仪表的三维结构，是面向工业电控柜、设备操作面板嵌入式安装场景做的参数化建模，日常在低压配电盘、小型电源设备面板、实验台控制工位上十分常见，主要用来直观展示回路的电参数、运行状态数值，给现场操作人员提供直接的视觉反馈，不需要外接数显终端就能完成基础的参数读取，在传统工业控制场景里依旧有不可替代的使用占比。从结构设计逻辑来看，整个仪表采用前装式的安装思路，前端方形法兰安装边突出于仪表筒体，安装时只需要在面板上开出对应直径的圆形通孔，将仪表筒体从面板正面推入开孔，后侧配套的固定卡件就能从背面锁紧，把整个仪表牢牢压在面板表面，不需要在面板上额外打螺丝固定孔，能最大程度减少面板加工工序，也避免了多开孔带来的面板防护等级下降问题。

　　前端法兰的四个角预留了十字螺丝安装位，既可以作为辅助固定点位应对高振动的使用场景，也能用来固定前端的透明保护面罩，面罩和法兰之间预留了密封胶圈的安装槽，能阻挡现场的粉尘、飞溅的液滴进入仪表内部，适配车间多尘、有少量切削液飞溅的常规工业环境。仪表筒体部分采用等直径的圆柱结构，长度方向的尺寸做了严格控制，不会因为筒体过长挤占面板后侧的布线空间，对于内部走线密集的小型电控箱来说，这种紧凑的筒体设计能有效降低布线干涉的概率，筒体表面预留了两处对称的卡扣凸台，用来和后侧的安装卡簧配合，不需要额外的紧固件就能完成安装锁定，拆装的时候只需要按压卡簧就能把仪表从正面推出，后期维护更换不需要拆开整个电控箱的后门，能大幅缩短现场运维的时间。

　　前端的显示区域做了内凹设计，透明面罩比法兰安装面低2mm左右，能避免日常擦拭面板的时候硬物直接刮花面罩表面，显示区域的刻度盘固定位做了周向的微调卡槽，安装刻度盘的时候可以根据实际安装的偏转角度微调刻度的零位方向，不会因为安装偏差导致刻度零位偏移影响读数准确性。筒体尾部预留了接线端子的安装空间，端子的排布方向和筒体轴线平行，接线的时候导线可以顺着筒体方向向后引出，不会出现导线弯折半径过小导致的线芯断裂问题，尾部还预留了接地螺丝的安装位，能将仪表的金属外壳可靠接入设备接地系统，避免静电积累或者感应电影响仪表的测量精度，也能满足电气安全规范里的外露可导电部分接地要求。

　　从安装边界尺寸来看，前端方形法兰的边长比面板开孔直径大12mm，能完全覆盖开孔边缘的加工毛刺和间隙，保证安装后正面的外观整洁，筒体和开孔之间的配合间隙控制在0.5mm以内，既保证安装时的推入顺畅度，也不会因为间隙过大导致仪表安装后出现晃动。在建模过程中，所有的安装配合面都做了公差适配的结构处理，法兰和面板接触的面做了细微的防滑纹路处理，锁紧之后不会因为设备长期运行的振动出现仪表偏转、移位的问题，筒体尾部的卡扣凸台做了圆角导向，安装时卡簧能顺着导向面顺利滑入锁定位置，不需要额外的工具撬动就能完成装配。这类仪表的结构设计没有多余的冗余结构，所有的结构特征都服务于安装便捷性、环境适应性和运维便利性，在做电控柜面板布局三维建模的时候，直接调用这个模型就能准确预留安装开孔、布线空间，避免后期实际装配的时候出现干涉问题，也能提前验证面板上各个元件的布局合理性，保证操作区域的视觉通透性和操作便利性。
