闭环霍尔电流变换器CSM500LTB结构设计

　　在工业电气传动、新能源变流、大功率电源配套的电流采样环节里，闭环霍尔电流检测器件是保障系统控制精度、实现过流保护的核心感知部件，这款CSM500LTB霍尔电流变换器的结构设计，完全围绕大电流工况下的安装适配、抗干扰性能、长期运行可靠性展开。从实际应用场景来看，这类器件常被安装在变频器直流母线侧、光伏逆变器交流输出回路、伺服驱动器动力进线端，需要穿过被测的大电流母排，同时将毫安级的采样信号输出给控制板卡，因此结构设计首先要平衡穿孔尺寸与整体安装体积的关系。

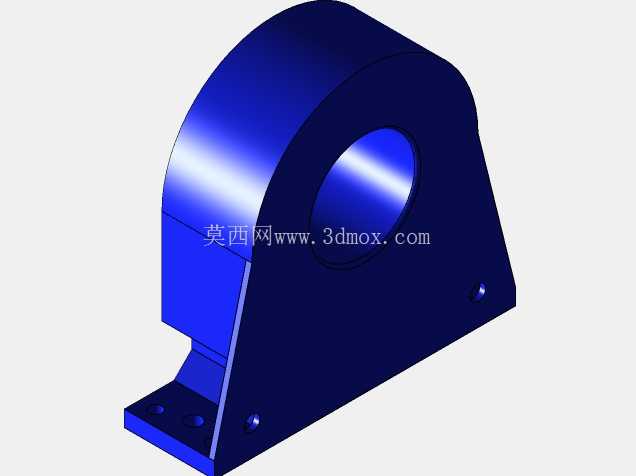

　　该器件采用半环形闭合磁路的主体结构，中心预留的圆形穿孔可容纳单根矩形母排或者多根并联电缆穿过，穿孔内壁做了光滑过渡处理，避免安装时刮伤母排绝缘层，同时磁路闭合的结构能最大程度减少漏磁，降低周边强电回路对采样精度的干扰。底部的安装支座采用一体化延伸设计，两个带沉孔的安装脚分布在支座两侧，沉孔深度适配常规十字盘头螺丝的头部高度，安装后螺丝不会突出支座平面，不会和周边布线产生干涉；支座与主体环形结构的衔接处做了三角加强筋结构，能抵消设备运行时的振动应力，避免长期振动后磁芯出现位移导致采样偏移。

　　主体外壳采用阻燃工程塑料注塑成型，外壳表面做了哑光防滑处理，侧壁预留的小定位凸台可和配套的屏蔽罩卡扣配合，在强电磁干扰的工业现场可快速加装金属屏蔽层，提升信号输出的稳定性。从安装边界来看，该器件的整体轮廓没有多余的外凸结构，安装时仅需要在安装面板上预留对应两个安装孔的孔位，中心穿孔的轴线与安装面保持固定垂直距离，母排穿过时不需要额外弯折，可直接顺着穿孔方向布设，减少母排加工的工作量。在结构细节处理上，主体环形部分的侧壁厚度均匀，既保证了内部磁芯、霍尔元件、补偿绕组的安装空间，又不会因为壁厚过大导致整体体积冗余；出线侧的结构做了圆弧过渡，输出信号线从支座侧方引出时不会出现直角弯折，避免信号线根部因为长期应力出现断线问题。

　　不同于开环结构的电流检测器件，这款闭环结构的器件内部需要布置补偿线圈，因此外壳内部的筋位设计专门做了线圈限位，线圈绕制完成后可直接卡入壳体内的定位槽，不需要额外打胶固定，提升装配效率的同时也避免胶体长期受热老化后出现线圈移位。在实际选型适配时，结构设计人员可直接根据该模型的安装孔位、穿孔直径、整体外轮廓尺寸完成电气柜内的布局设计，不需要反复核对器件的安装干涉问题；针对不同电流等级的同系列器件，该安装支座的孔位尺寸保持统一，后续产品迭代升级时不需要改动安装面板的孔位设计，可直接替换安装。从散热角度考虑，外壳表面没有做全封闭的光滑处理，侧壁预留的细微散热槽可将内部补偿线圈工作时产生的热量及时散出，避免长期大电流测量时内部温度过高影响霍尔元件的采样精度；安装支座与设备安装面贴合后，也可通过接触面传导一部分热量，进一步降低器件的工作温升。在布线适配方面，该器件的信号出线方向与安装面平行，不会和垂直布设的母排产生空间冲突，柜内布线时信号线可顺着安装面直接引向控制板卡，减少走线长度，降低信号被干扰的概率。
