直插式小型电源变压器结构设计

　　在消费类电子、工业控制板卡的低压供电回路设计中，这类直插封装的小型电源变压器是板载AC-DC转换环节的核心无源器件，主要承担前端市电输入与后端低压控制回路的电气隔离、电压幅值匹配功能，相比贴片类磁件，它的引脚结构强度更高，耐受波峰焊的热冲击能力更强，适合在工控类长寿命板卡、小功率家电控制板上使用，能在-20℃到85℃的常规板载工作温区内稳定维持磁芯耦合效率，不会因为长期温循出现磁隙偏移、绕组绝缘层开裂的问题。

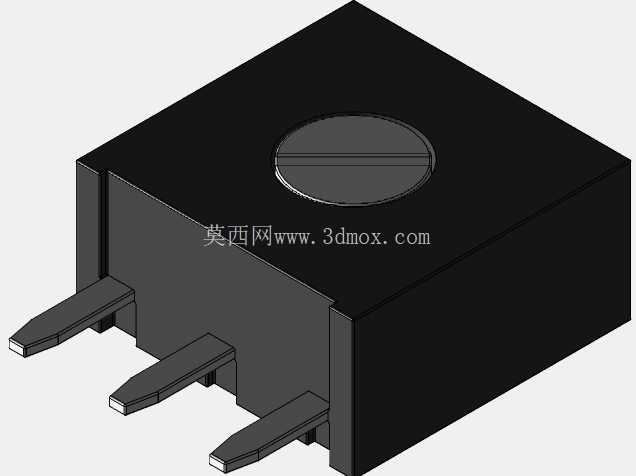

　　从结构设计逻辑来看，这款器件采用了封闭塑壳包裹磁芯与绕组的方案，外壳选用耐温阻燃的黑色热固性塑料注塑成型，顶面预留的圆形工艺孔是生产环节灌注绝缘封装胶的注入口，封装胶完全固化后可以把内部的磁芯、漆包线绕组牢牢固定在壳体内，避免设备运输、运行过程中的振动导致绕组线位移、磁芯错位，同时也能提升绕组间的绝缘等级，满足强电弱电隔离的安规要求。三个直插式引脚采用镀锡铜合金材质冲压成型，引脚的折弯角度、伸出长度都严格匹配常规PCB板的通孔安装尺寸，引脚根部做了加宽过渡处理，既能提升焊接时的焊锡浸润面积，增强焊点的机械强度，也能避免插件时引脚受力断裂，引脚的间距按照标准2.54mm网格的倍数设计，工程师在做PCB Layout的时候可以直接套用标准通孔封装，不需要额外调整孔位坐标，能大幅缩短板卡设计的周期。安装边界方面，这款器件的整体外形为方块状结构，本体的长宽高尺寸适配小功率电源的板上空间预留要求，安装时只需要将三个引脚对应插入PCB的预制通孔，经过波峰焊或者手工焊固定后，器件本体底部与PCB板面保持0.5mm左右的间隙，这个间隙既可以避免焊接时助焊剂残留堆积在器件底部造成绝缘隐患，也能给器件工作时的温升留出自然对流散热的空间，不需要额外加装散热结构就能满足1-3W小功率回路的散热需求。

　　在实际选型应用中，这类封闭结构的变压器相比开敞式磁件，抗外界电磁干扰的能力更强，塑壳本身可以屏蔽一部分外部杂散磁场对内部绕组的影响，同时也能减少自身漏磁对板上周边敏感信号线路的干扰，适合在带有模拟信号采集的控制板上使用，比如小型温控器、家电主控板、工业传感器供电模块这类对电磁兼容性有一定要求的场景。设计建模过程中，需要重点把控几个关键尺寸的公差：首先是三个引脚的位置度公差，必须控制在0.1mm以内，否则批量生产插件时会出现插不进PCB孔位的问题；其次是塑壳顶面注胶孔的同轴度，要保证注胶工序中封装胶能顺利流入壳体内腔，不会出现气泡残留；还有引脚的共面度公差，要保证三个引脚的底端处于同一平面，避免插件时个别引脚浮高造成虚焊。

　　另外，塑壳的侧壁厚度做了均匀化处理，壁厚控制在1.2mm左右，既保证足够的机械强度，不会在插件、周转过程中出现壳体开裂，也不会因为壁厚过大造成整体尺寸超差，占用过多板上空间。绕组的出线端与引脚的连接位置藏在壳体内部的引脚卡槽里，装配时先把绕好的磁芯组件放入塑壳内腔，将绕组引线缠绕在对应引脚的内端，经过浸锡处理后再灌注封装胶，完全固化后引线与引脚的连接点被完全包裹在绝缘胶体内，不会因为长期使用出现氧化松脱的问题。在实际电路匹配中，这款变压器的磁芯选用高导磁率的铁氧体材质，空载电流小，待机功耗低，符合小功率供电设备的能效要求，封闭的外壳结构也能避免生产环节中操作人员触碰绕组造成绝缘损伤，提升整机组装的良品率。
