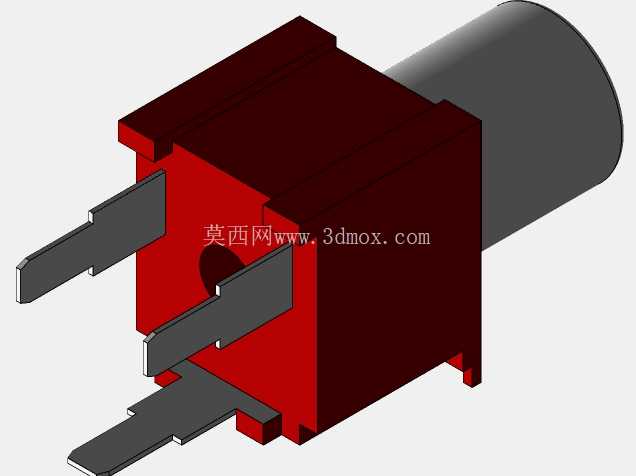

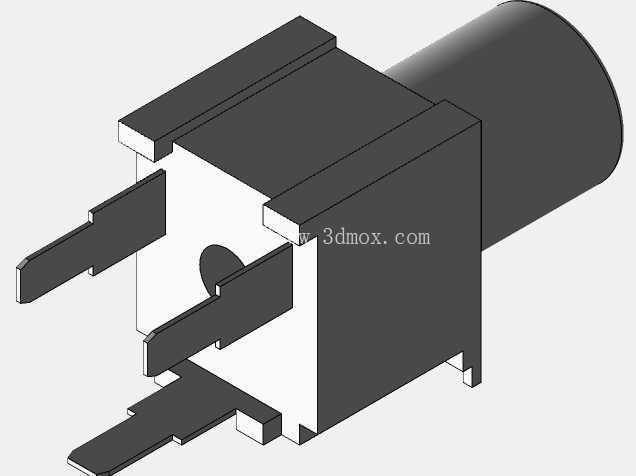

卧式插装RCA音视频接插件结构设计

　　日常做消费类电子、工控音视频设备的PCB布线时，RCA同轴接口是绕不开的常用接插件，这次建模的卧式插装款RCA座，是针对板端安装场景优化的结构版本，和常见的立式RCA座不同，它的插合方向平行于PCB板面，能大幅降低设备整机的厚度方向尺寸占用，在薄型机顶盒、桌面音频功放、车载影音转接模块这类对安装高度有严格限制的场景里，适配性远高于立式结构。

　　从实际使用的功能逻辑来看，这类RCA座承担的是同轴音视频信号的板端转接作用，外层金属壳体负责屏蔽外界电磁干扰，保证音视频信号传输的稳定性，中心接触件负责信号导通，三个插装引脚分别对应外壳接地、中心信号端、辅助固定位，插装过波峰焊之后，三个引脚同时和PCB焊盘形成可靠的机械与电气连接，能承受日常插拔RCA插头时的侧向冲击力，不会出现焊盘脱落、接口松动的问题。

　　建模过程中首先要明确安装边界，这类卧式RCA座的PCB开孔位置有严格的尺寸公差要求，三个插脚的间距、伸出PCB板面的长度都要符合波峰焊的工艺要求，插脚的厚度设计兼顾插拔受力和焊锡浸润性，不会因为插脚过薄导致焊接后强度不足，也不会因为插脚过厚造成PCB开孔过大、焊接时漏锡。接口的插合端尺寸完全匹配标准RCA公头的公差范围，插入后公头的外层屏蔽层和接口外壳能实现全周贴合，保证屏蔽连续性，中心插针的弹性接触结构设计，能保证多次插拔后依然有足够的接触压力，避免信号传输时出现接触不良、音视频闪断的问题。

　　外形结构上，接口主体的绝缘基座采用耐高温的工程塑料材质建模时预留了塑料成型的拔模斜度，金属外壳的折弯、卡扣结构都做了工艺可行性验证，外壳和绝缘基座之间通过卡扣过盈配合，不需要额外打胶或者螺丝固定，适合批量自动化装配。接口尾部的圆柱屏蔽罩延伸长度刚好覆盖插合后的公头根部，避免信号在接口位置出现辐射泄露，同时也能防止外界的电磁干扰串入信号回路，在传输弱电平的音频信号时，这个结构能有效降低背景底噪，提升信号传输质量。

　　实际选型时要注意，这类卧式RCA座的安装高度是从PCB板面到接口顶部的垂直距离，建模时严格控制这个尺寸，保证设备外壳组装后，接口的开孔位置和外壳面板完全对齐，不会出现接口凹陷或者突出面板过多的问题，插合方向的长度尺寸也要和设备内部的空间匹配，避免和PCB上其他 taller 的元器件出现干涉。三个引脚的焊盘设计要符合波峰焊的工艺规范，接地引脚的焊盘适当加大，既可以提升焊接强度，也能降低接地阻抗，提升屏蔽效果。

　　从结构可靠性角度出发，建模时特意在绝缘基座和金属外壳的配合位置做了防呆结构，组装时不会出现外壳装反的问题，插脚和绝缘基座之间的固定结构做了防松设计，承受插拔力时插脚不会在基座内出现窜动，长期使用后依然能保证位置精度。金属外壳的边缘都做了圆角处理，避免组装时划伤操作人员或者割伤导线绝缘层，插脚的末端做了导角，方便插件时顺利插入PCB的开孔，提升自动化插件的良率。

　　在不同的应用场景里，这类RCA座可以根据信号类型调整中心接触件的镀层，比如传输复合视频信号的版本可以镀金提升抗氧化性，传输普通音频信号的版本镀锡即可满足使用要求，建模时的结构尺寸完全通用，只需要调整接触件的材质参数就能适配不同的成本和性能需求，不管是民用消费电子还是工业级的音视频转接设备，都能直接套用这个结构模型做PCB Layout和结构堆叠验证，不需要反复调整安装尺寸，能大幅缩短产品开发的周期。
