Type-C接口公头连接器结构设计

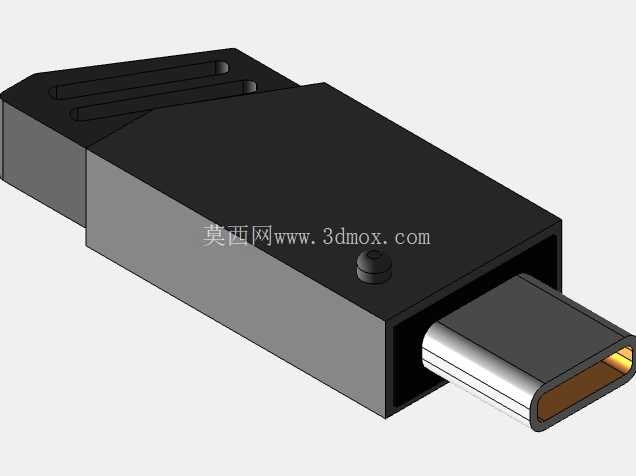

　　这款Type-C公头连接器的三维结构，是面向消费电子、工业控制设备小型化供电与数据传输需求开发的接插件方案，日常在便携数码设备、工业手持终端、小型传感模块的供电与通讯链路里随处可见，核心作用是实现设备间的电力传输与高速数据交互，同时支持正反盲插，解决了传统USB接口插接受限的使用痛点。从结构设计逻辑来看，整体采用两段式拼接壳体方案，前段为金属屏蔽外壳包裹的插接头，后段为绝缘塑封主体，金属外壳部分做了圆角收边处理，既可以在插拔过程中引导对位，也能避免尖锐边角刮伤设备接口内部的接触弹片，插接头内部的接触端子排布严格遵循通用Type-C接口规范，保证不同设备间的互配兼容性，不会出现引脚定义错位导致的通讯失败或供电短路问题。

　　后段的塑封主体采用高低差台阶式外形设计，靠近插接头的一侧做了下沉式限位结构，当插头插入设备母座时，该台阶面会与母座端面贴合，形成硬限位，避免插入过深顶坏母座内部的端子结构，同时也能控制插拔行程在标准范围内，保证每次插接时接触端子的啮合长度一致，降低长期使用后的接触电阻波动风险。塑封主体侧面预留了固定卡扣的安装位，对应组装时可以将内部的PCB板与金属屏蔽层牢牢卡在塑壳内部，避免线缆拉扯时内部焊点受力脱落，提升接插件的抗拉伸使用寿命，塑壳表面做了细微的防滑纹理处理，方便用户插拔时施力，不会因为手滑导致插接不到位。从安装边界尺寸来看，插接头部分的外露长度控制在标准规范要求的范围内，适配市面上绝大多数带Type-C母座的设备，不会因为插头过长导致设备装壳后出现插接间隙，也不会因为插头过短导致接触不良，塑封主体的宽度与厚度充分考虑了手持插拔的人机工程需求，既不会因为体积过小导致捏持费力，也不会因为体积过大占用周边接口的安装空间，在多接口并排布置的设备面板上，相邻接口的中心距只要满足常规设计要求，就不会出现插头之间互相干涉的问题。

　　内部结构设计上，金属屏蔽层与塑封壳体之间预留了0.1mm的装配间隙，方便组装时快速对位，同时在屏蔽层与塑壳的结合位置设计了倒扣结构，组装完成后不会出现壳体松脱的问题，插接头内部的绝缘胶芯将各个信号端子、电源端子做了物理隔离，相邻端子之间的爬电距离满足低压电子设备的安全要求，避免大电流供电时出现极间打火的风险。尾部的线缆出线位置做了锥度过渡的防弯折结构，线缆与塑壳衔接的位置不会出现直角弯折，降低长期使用后线缆芯线断裂的概率，适配经常需要移动插拔的使用场景，比如手持检测设备、便携充电配件等频繁插拔的工况。

　　在实际选型应用中，这款结构可以直接适配常规的24Pin Type-C公头端子组件，不需要额外开模定制特殊配件，能够有效降低批量生产的物料成本，同时整体结构的拆分逻辑符合接插件行业的常规组装工艺，先完成端子与胶芯的组装、焊接屏蔽壳与线缆，再压合后段塑封外壳，整个组装流程不需要特殊工装，适合规模化量产。针对工业场景的使用需求，该结构也可以通过更换塑壳材质、增加密封胶圈的方式升级为工业级防水连接器，只需要调整塑壳尾部的出线口尺寸与配合公差，就能实现IP65级别的防护能力，适配户外设备、工业现场的恶劣使用环境，不需要对整体结构做颠覆性修改，具备较强的衍生拓展能力。
