PS转PC游戏手柄转接连接器结构设计

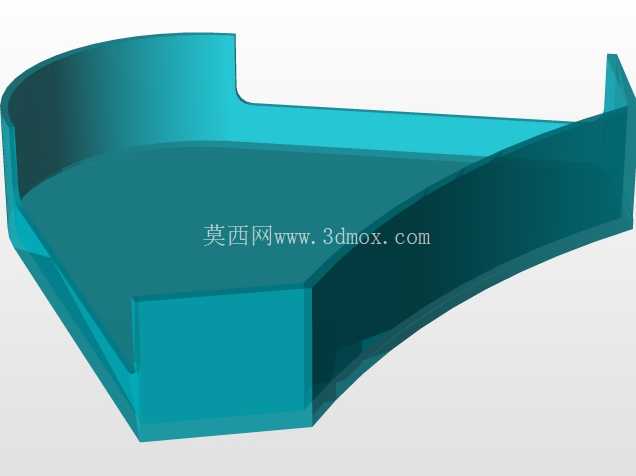

　　在日常外设适配、老旧游戏设备复用的场景中，不同接口标准的外设跨平台连接一直是硬件改造、外设调试领域常见的需求，这类PS手柄转PC的转接连接器，核心作用是实现PS接口游戏手柄与PC端USB接口的信号互通，让存量的PS手柄可以在PC端正常识别、完成按键信号传输，满足怀旧游戏体验、低成本外设复用的实际使用需求。从结构设计层面来看，整个转接件采用分体式结构布局，一端为适配PS手柄接口的插接端，外壳做了弧面收边处理，握持插拔时不会有尖锐棱角硌手，外壳壁厚控制在1.8mm左右，既可以保证内部接线端子的防护强度，也不会因为外壳过厚导致整体重量偏大，长时间插在设备上也不会因为自重导致接口松动。

　　中间的连接线缆采用柔性线材设计，线材外被选用耐弯折的PVC材质，线径控制在3.2mm，日常使用时可以随意调整走线角度，不会因为线材过硬导致插接部位受力弯折，线缆两端与外壳的衔接位置做了应力释放槽设计，反复弯折时应力会集中在槽位区域，避免线芯直接受力断裂，延长整体使用寿命。另一端为标准USB公头结构，外壳做了蓝黑分色的防滑处理，插拔时手指可以贴合在防滑区域发力，不会因为外壳光滑导致插拔打滑，USB端子的金属外壳厚度为0.3mm，插拔寿命可以满足千次以上的使用需求，端子内部的胶芯采用耐高温材质，过波峰焊时不会出现胶芯变形、针位偏移的问题。

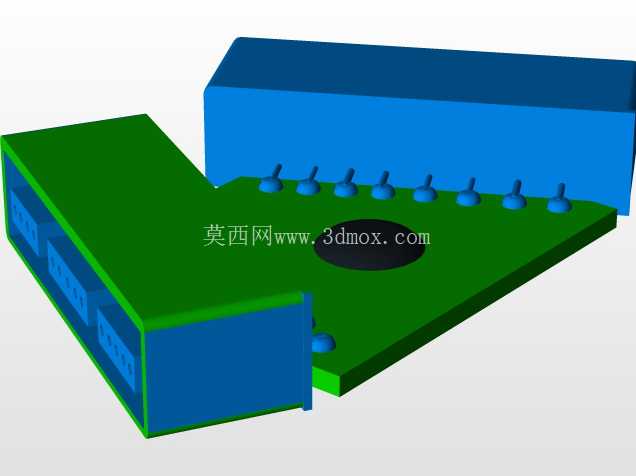

　　在安装边界层面，整个转接件的插接端外壳最大宽度为38mm，厚度为16mm，插入手柄接口后突出长度为22mm，不会和手柄周边的其他按键、接口产生干涉；USB端插入PC主机USB接口后突出长度为15mm，在多接口并排布局的机箱面板上，也不会遮挡相邻的USB接口，不会影响其他外设的正常插接。设计过程中，外壳的曲面造型做了多次迭代，最初的直角外壳在插拔时容易和手柄外壳的弧面产生磕碰，后续将插接端的外壳边缘做了R3的圆角过渡，同时将外壳靠近线缆的位置做了收腰处理，既提升了握持插拔的手感，也减少了外壳的材料用量。内部的电路板采用FR-4材质，板厚1.2mm，板上集成了信号转换芯片与必要的阻容元件，电路板与外壳内壁之间预留了0.5mm的间隙，装配时可以填充少量固定胶，避免使用过程中电路板晃动导致焊盘脱焊。信号引脚的排布严格遵循USB接口与PS手柄接口的定义规范，电源线、数据线、地线的走线宽度做了差异化设计，电源线走线宽度为1mm，满足500mA的供电传输需求，数据线走线做了等长处理，保证信号传输的稳定性，不会出现按键延迟、信号断连的问题。

　　外壳的装配采用卡扣加超声波焊接的方式，上下壳合模后卡扣先做预固定，后续通过超声波焊接将接缝处熔接为整体，装配完成后外壳的接缝间隙控制在0.1mm以内，不会出现翘边、缝隙过大的问题，同时可以达到日常防泼溅的效果，少量液体溅到外壳上不会渗入内部损坏电路。在实际使用场景中，这类转接器不仅可以用于家庭环境的游戏外设适配，在小型电竞体验馆、怀旧游戏展陈场景中也有大量应用，稳定的结构设计可以满足高频次插拔的使用需求，不需要频繁更换转接件。设计时还考虑了不同批次手柄接口的公差问题，插接端的接口尺寸做了±0.1mm的公差补偿，即使是存在轻微磨损的旧手柄接口，也可以保证插接的紧密性，不会出现接触不良、信号时断时续的问题。线缆的长度设置为120mm，既不会因为线缆过短导致插接时拉扯受力，也不会因为线缆过长导致桌面走线杂乱，日常使用时可以自然垂落在机箱侧面，不会和桌面的其他线材缠绕。
