户外高压145kV电压互感器结构设计

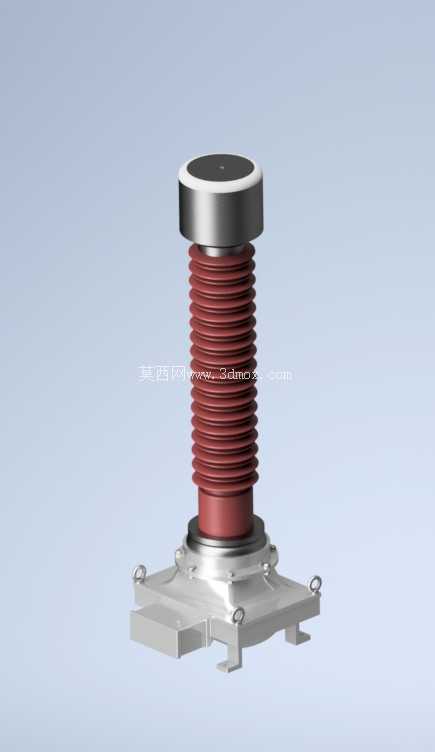

　　该145kV电压互感器主要应用于110kV电压等级户外敞开式变电站的母线侧、出线间隔位置，承担一次高压回路的电压采样功能，为电能计量、继电保护装置、电压监测仪表提供与一次侧电压成固定比例的二次侧标准电压信号，同时实现一次高压回路与二次低压测控回路的电气隔离，避免高压串入二次侧损坏测控设备、威胁运维人员安全。从结构设计逻辑来看，这款互感器采用户外支柱式结构，整体分为底部安装法兰、中部绝缘套管、顶部一次接线端三个核心部分，完全适配户外露天运行的复杂工况。

　　中部的伞裙式绝缘套管采用大小伞交替的结构设计，这种结构并非随意排布，而是充分考虑了户外降雨、覆冰、积污场景下的爬电距离要求，相邻伞裙的伸出长度差经过校核，能在暴雨天气下避免水流连续导通形成闪络通道，同时在长期积污的环境下，配合定期清扫可满足Ⅳ级污秽等级地区的绝缘要求，套管内部的主绝缘采用电容屏均压结构，通过多层同轴电容屏的梯度排布，让径向和轴向的电场分布尽可能均匀，避免局部场强过高引发绝缘击穿，套管与底部安装座、顶部接线端的密封部位采用双道耐候硅橡胶密封圈，配合密封胶灌封，可满足长期户外运行的防水、防潮、防紫外线老化要求，避免内部绝缘件受潮导致绝缘性能下降。

　　底部的安装法兰采用方形铸钢材质，四个角预留了固定安装孔，孔位尺寸严格匹配110kV变电站常用的设备支架安装孔距标准，安装时无需额外打孔适配，法兰与支架接触面预留了接地端子的安装位置，运行时可实现可靠接地，避免设备悬浮电位引发局部放电。顶部的一次接线端采用平板式接线端子，端子接触面做了镀锡处理，降低接触电阻，可适配常规的设备线夹直接压接安装，接线端外部设置了均压环安装位，现场安装时可根据实际站区的电场分布情况选配均压环，进一步优化端部电场分布，降低电晕放电的概率。从安装边界来看，这款互感器的整体重心落在底部安装法兰的中心范围内，安装时不需要额外做配重平衡，设备的外接二次接线端子设置在底部法兰的侧面，接线方向可根据现场电缆走向做360度旋转调整，适配不同间隔的布线需求，设备的外绝缘爬电距离、干弧距离均满足145kV电压等级的国标要求，不需要额外增加辅助绝缘措施即可在海拔1000米以下的地区正常运行，高海拔地区应用时可通过调整伞裙参数修正绝缘裕度。

　　在实际选型应用中，这类支柱式电压互感器相比串级式互感器结构更紧凑，安装占地面积更小，适合在变电站间隔空间紧张的改造项目中使用，其二次绕组包含计量绕组、保护绕组、剩余电压绕组多个绕组，可同时满足计量、保护、零序电压监测的多重需求，不需要额外配置独立的零序电压互感器，简化了间隔内的设备配置。建模过程中需要重点关注绝缘伞裙的拔模角度、密封槽的尺寸公差、安装孔的位置度要求，这些细节直接影响后续零件加工的工艺性和现场安装的适配性，比如伞裙的拔模角度如果设置过小，注塑或者模压成型时会出现脱模困难的问题，密封槽的尺寸公差如果超差，会导致密封圈压缩量不足或者过大，直接影响密封性能，安装孔的位置度如果超出偏差范围，现场安装时会出现孔位不对中，无法正常固定的问题。
