重型载货汽车双胎后桥车轴总成

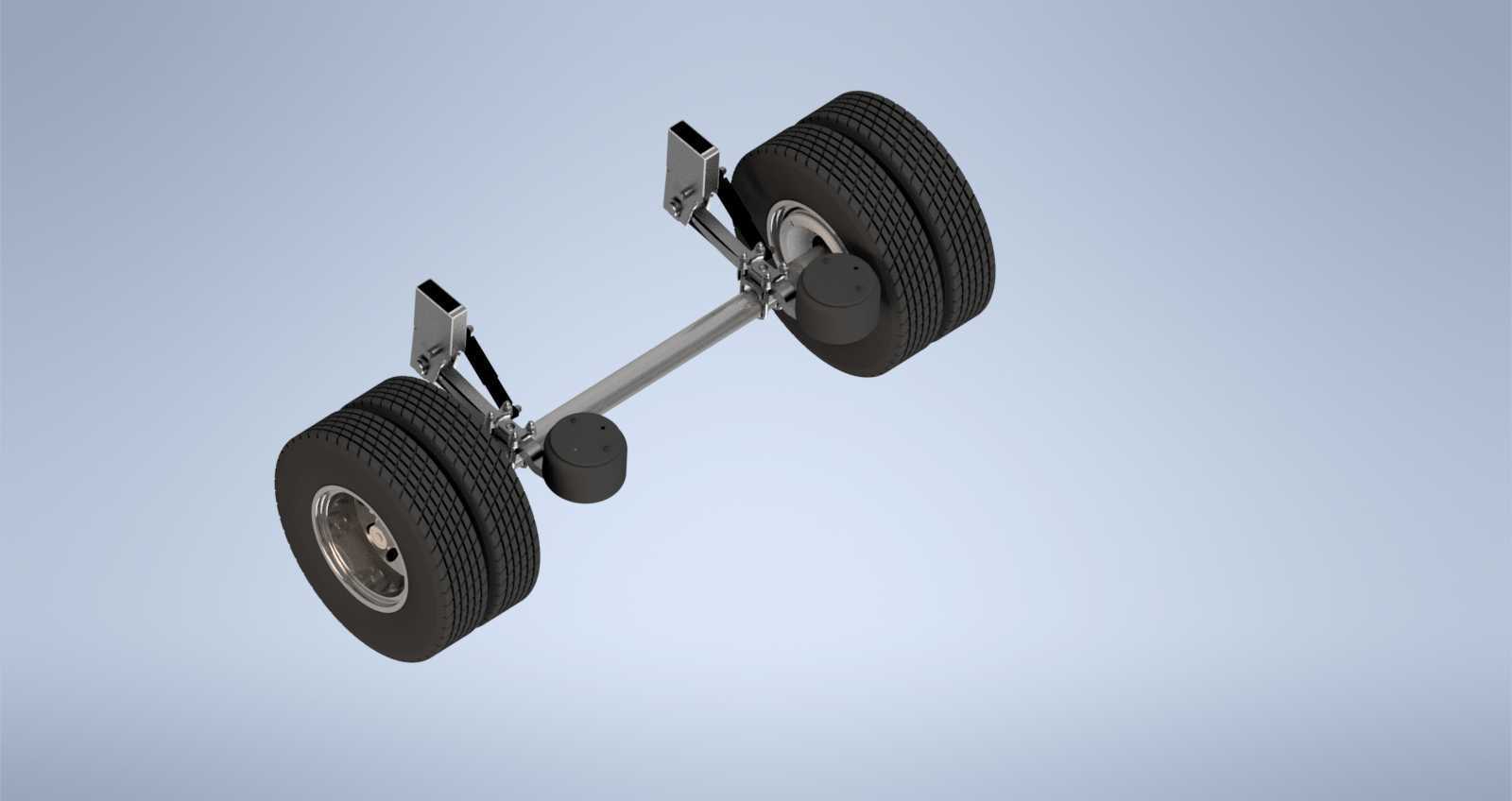

　　这套车轴总成面向中重型载货车辆的后承载桥设计，核心呈现一根贯通式刚性驱动/承载桥搭配两端双胎并装结构的完整形态，是商用车底盘里承担垂向载荷、传递制动力矩与侧向附着力的关键部件。从工程落地角度看，这类桥体最常见于厢式货车、栏板卡车、工程运输底盘以及部分专用改装车的后轴位置，双胎并装的布置直接服务于重载工况——单根轴端并排安装两条轮胎，接地面积成倍增加，单位接地压强下降，在满载甚至超载边缘工况下能显著降低轮胎发热与磨损速率，同时单胎爆胎后剩余轮胎仍可短时支撑车辆缓行至维修点，这也是货运车辆普遍采用后双胎布局的根本原因。

　　建模时首先要理清桥壳的主干结构：中间为变截面或等截面的梁式桥壳，两端延伸出用于安装轮毂轴承的轴头，轴管与桥壳的同轴度是加工与装配的核心公差项，三维建模阶段需保证两端轴颈的公共基准轴线重合，避免后续出现轮胎偏磨、轴承早期烧蚀的问题。轴端轮毂部分还原了双胎的安装界面，两套轮辋通过轮栓压紧在轮毂法兰上，内外胎之间留有规定的间隙，防止运行中两胎相互摩擦生热；轮胎花纹采用重载块状花纹，胎壁厚度与轮辋直径的比例符合商用车轮胎的实际规格区间，制动端则集成了鼓式制动器的制动气室、制动凸轮轴与制动底板组件，气室支架焊接或栓接在桥壳外侧，制动推杆与调整臂的运动间隙在模型中按实际装配关系预留，工程师在做底盘运动校核时可直接检查气室动作是否与钢板弹簧、车架纵梁发生干涉。

　　安装边界方面，桥壳中部上方预留了与主减速器、差速器总成对接的法兰面（若为随动承载桥则对应封闭轴壳结构），两侧弹簧座的中心距必须与底盘钢板弹簧的跨距匹配，骑马螺栓的穿孔位置、孔径要和悬架设计参数一一对应；桥体后方或侧面布置的制动气室、管路接头需要留出足够的拆装空间，避免在车辆颠簸极限行程中与储气筒、挡泥板支架碰撞。外形尺寸上，整桥的总长由轮距决定，双胎外侧端面之间的宽度需符合法规对车辆外宽的限制，轴管离地高度在满载静平衡状态下要保证主减速齿轮的润滑液面高度合理，同时满足通过性要求的最小离地间隙。

　　设计思路上，这类桥体优先追求可靠性与维护便利性：桥壳采用厚壁冲压焊接或铸造结构，抗弯曲、抗扭转安全系数按满载轴荷的数倍取值；轮毂轴承选用圆锥滚子轴承成对布置，可通过调整螺母预紧，补偿磨损间隙；制动鼓与轮毂的连接螺栓采用高强度级，紧固扭矩有明确工艺规范。在三维建模过程中，将轮胎、轮辋、轮毂、制动底板、气室支架、桥壳本体分图层管理，既能单独输出桥壳的工程图用于焊接工装设计，也能把整套总成导入整车底盘装配体，配合前桥、悬架、车架完成整车硬点匹配。对于专用车改装场景，该桥的承载能力参数、弹簧座接口尺寸还可作为选装不同吨位级后桥的直接参照，帮助设计人员快速判断轮距、板簧跨距、制动气室布置是否满足改装后的总布置要求，减少后期样车试制阶段的干涉返工。
