双筒望远镜目镜防护端盖结构设计

　　在户外光学观测设备的配套结构件设计中，目镜端盖是容易被忽略但直接影响设备使用寿命的小尺寸零部件，日常野外作业、户外观测场景下，望远镜目镜端直接暴露在环境中，沙尘、雨水、意外磕碰都可能刮花目镜镀膜、堵塞目镜调环缝隙，甚至造成镜片偏位，这类端盖的核心作用就是在设备非使用状态下，对目镜端形成完全的物理防护。

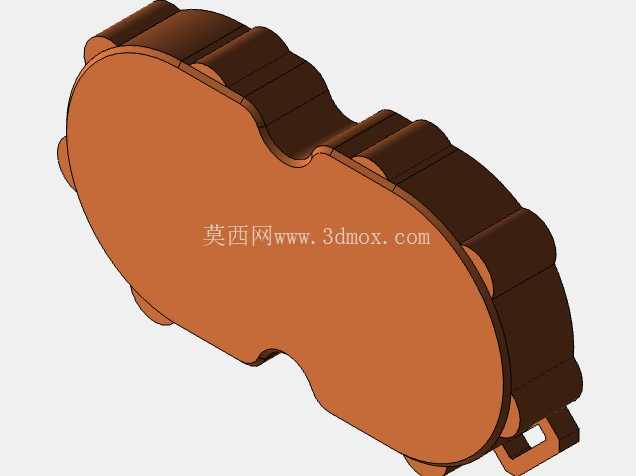

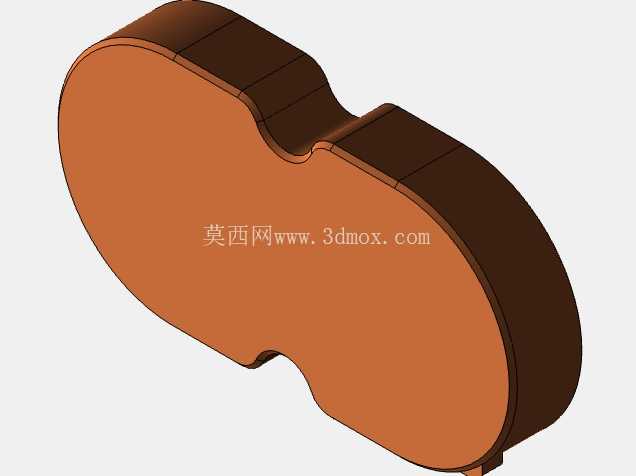

　　从结构适配性来看，这款端盖针对双筒连体式目镜座设计，没有采用常见的两个独立圆形端盖加连接带的方案，而是做了一体化的成型结构，整体轮廓完全贴合双筒目镜座的外沿曲线，两个圆形目镜位的过渡区域做了内凹的避让弧，刚好卡在两个目镜筒中间的连接筋位置，安装后不会出现左右偏移的问题，相比分体式端盖，这种一体化结构不会出现单个端盖遗失的情况，取放时可以一次性完成两个目镜的遮盖与开启，操作效率更高。

　　尺寸设计上，端盖的配合面做了16mm的深度，这个深度刚好覆盖目镜筒外圈的调焦滚花环，不会因为端盖太浅导致受压后脱落，也不会因为深度过大碰到目镜镜片表面，配合面的内侧做了微缩的过盈量，依靠注塑件本身的轻微弹性卡在目镜筒外圈，不需要额外的卡扣或者绑带结构，拆装时只需要轻推端盖侧边即可完成，不会刮蹭目镜筒的表面氧化层。端盖的外表面做了圆滑的弧面过渡，没有尖锐的棱角，放在观测包内不会刮蹭包内的其他配件，边缘位置做了1mm的圆角处理，日常频繁拆装也不会出现边缘硌手的问题。

　　设计过程中需要重点考虑几个实际使用的痛点：首先是户外低温环境下的材料韧性，普通硬质塑料在零下环境中容易脆裂，端盖的壁厚做了均匀的2mm设计，没有厚薄突变的位置，避免注塑成型时出现缩痕，同时也让整体结构的抗冲击性更均匀，即使从一米左右的高度掉落到砂石地面，也不会出现开裂或者碎裂的问题。其次是配合的松紧度，过松的话日常携带时端盖容易脱落，起不到防护作用，过紧的话低温下材料收缩会导致端盖难以取下，设计时配合公差取了中等精度的间隙配合，依靠内壁一圈0.5mm高的微凸筋来实现卡紧，凸筋的位置距离端盖开口边缘3mm，安装到位后会有清晰的到位触感，不需要额外做对位标记。

　　从实际使用场景来看，这类端盖除了基础的防尘防磕碰功能，还能在雨天临时遮盖目镜，避免雨水直接淋到镜片表面，减少镜片起雾、渗水的概率。端盖的外轮廓做了非对称的曲线设计，和目镜座的外形完全匹配，安装后不会出现转动错位的情况，即使在黑暗环境下操作，靠触感就能快速判断安装方向，不需要目视对位。对于长期存放的望远镜来说，端盖配合物镜端盖可以形成封闭的空间，减少存放环境中潮气、虫蚁对镜片和内部调焦结构的侵蚀，延长设备的维护周期。

　　建模过程中，这类薄壁注塑件需要重点关注拔模角度的设置，所有竖直配合面都做了1度的拔模斜度，方便注塑脱模，同时不会影响配合的紧密度，两个圆形目镜位的同轴度公差控制在0.1mm以内，保证和目镜筒配合时不会出现偏斜，过渡区域的曲面做了G2连续处理，外表面没有明显的折痕，既提升了外观质感，也避免了应力集中的问题。端盖的背面没有做多余的加强筋结构，因为均匀的壁厚已经足够满足日常使用的强度需求，多余的加强筋反而会造成注塑时的缩水痕，同时也可能在安装时顶到目镜筒的外圈结构。

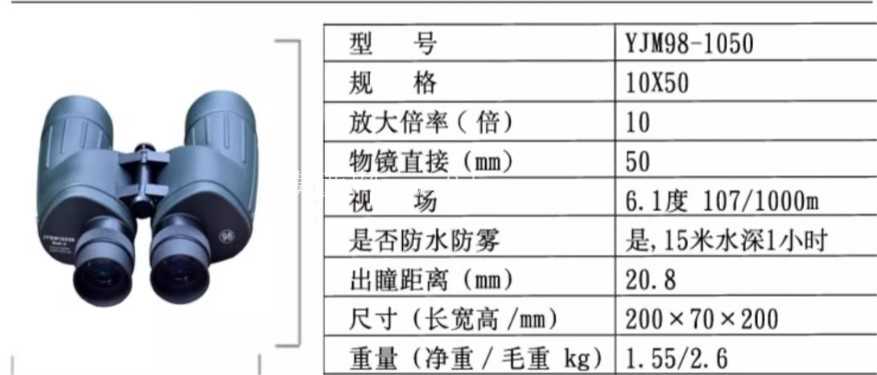

　　在安装边界的考量上，这款端盖适配的是表带宽度13mm的双筒望远镜目镜座，两个目镜筒的中心距对应R52的弧面轮廓，安装后端盖突出目镜座表面的高度控制在10mm以内，不会额外增加太多收纳体积，即使望远镜放在紧凑的便携软包中，也不会因为端盖突出导致包内空间被过度占用。日常使用时，取下的端盖可以临时挂在望远镜的颈带上，因为是一体化结构，不会出现两个端盖互相碰撞发出异响的问题，也不会勾挂到衣物或者背包的织带。
