微型9g舵机高精度结构三维建模

项目分类:通用机械零部件 发布时间:2025-01-15 ID:900097
  • 微型9g舵机高精度结构三维建模
  • 微型9g舵机高精度结构三维建模
  • 微型9g舵机高精度结构三维建模

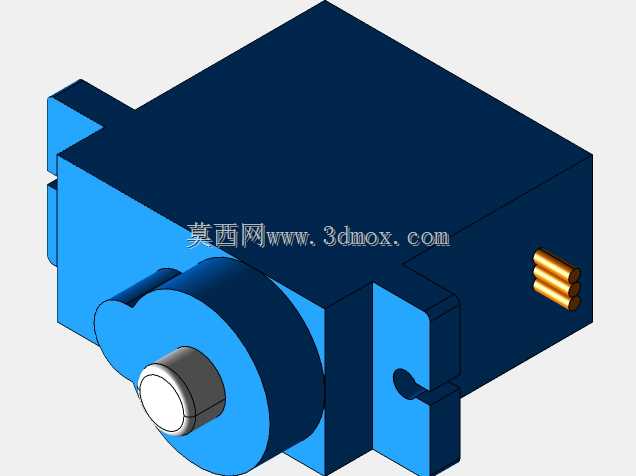

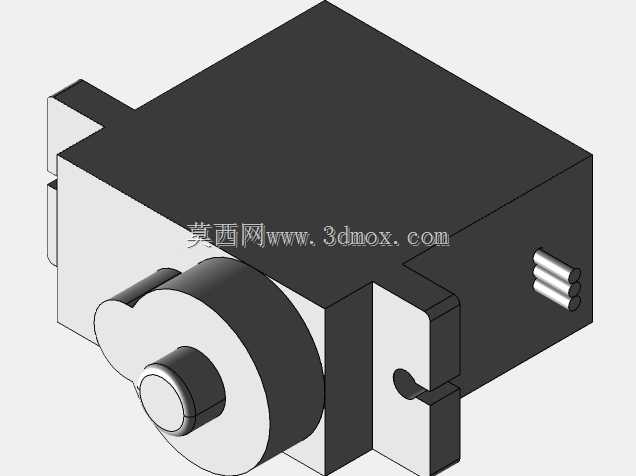

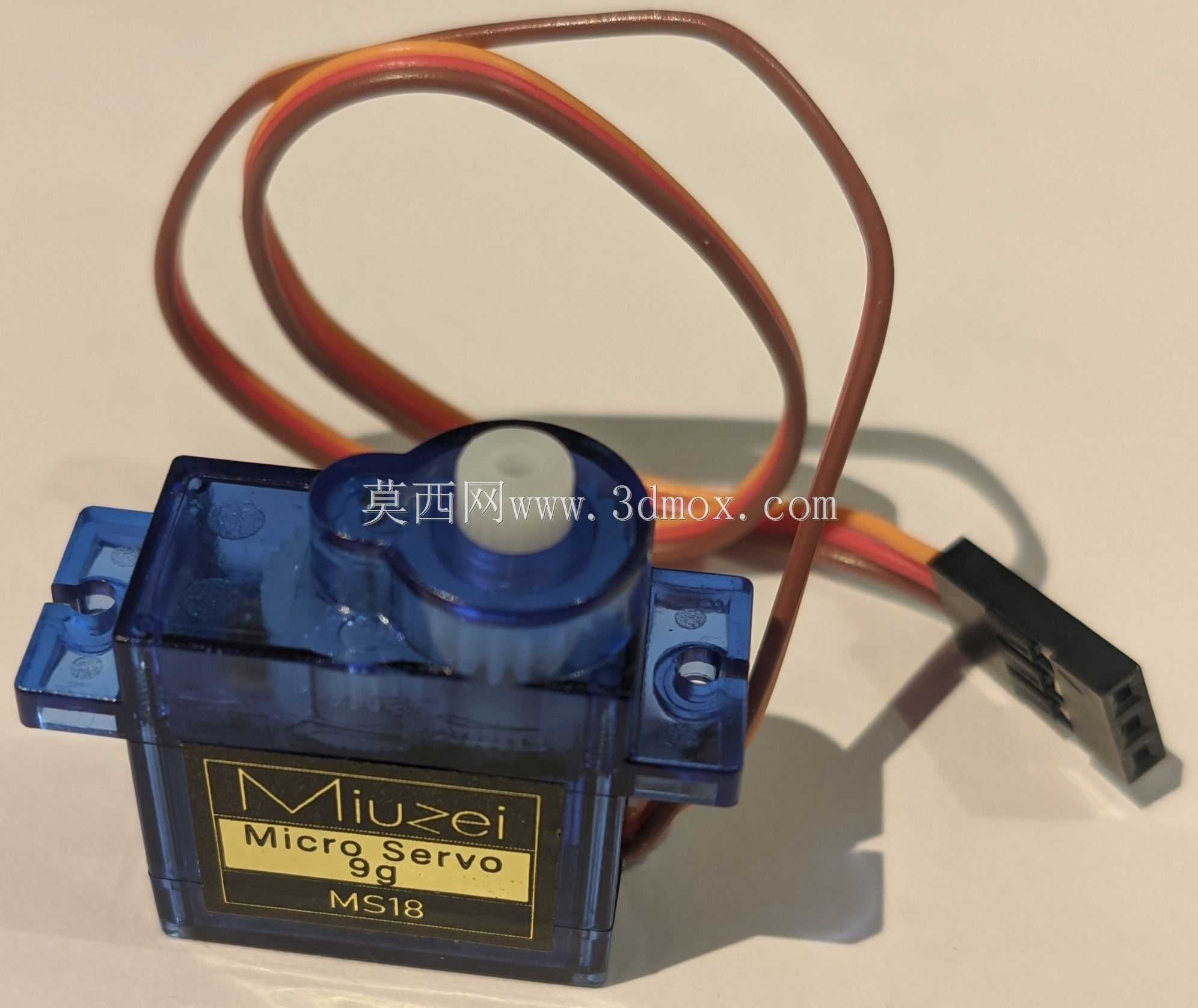

  做小型航模、桌面级仿生机器人结构设计时,9g规格微型舵机几乎是绕不开的基础执行元件,这次还原的Miuzei MS18舵机结构,完全对标市面主流SG90规格的实际装配尺寸,建模过程中反复核对了实物的安装孔位、输出轴偏心距、出线位置这些容易被忽略的细节,避免后续结构装配时出现干涉问题。

  先从实际应用场景说起,这类微型舵机的扭矩普遍在1.5-1.8kg·cm区间,工作电压适配4.8-6V直流供电,足够驱动小型固定翼航模的副翼、升降舵舵面,也能作为桌面四足机器人的关节执行器,或是智能门锁的锁舌驱动、小型云台的俯仰转动机构,甚至很多手工DIY的动态文创装置里,也会用它做往复摆动的动力源。因为自重只有9g左右,不会给轻量化载体带来过多负载负担,这也是它能在小型化机电项目里普及的核心原因。

  从功能特性来看,这类舵机属于位置伺服型执行器,内部集成了直流微电机、减速齿轮组、位置反馈电位器与控制电路,接收标准PWM信号就能实现0-180度范围内的角度定位,控制逻辑简单,不需要额外搭建驱动闭环,普通的单片机IO口就能直接输出信号驱动,对结构设计人员来说,不需要深入钻研驱动电路细节,只需要预留好安装空间与走线位置即可。建模时特意还原了上盖与底座的卡扣装配结构,蓝色半透明上壳的壁厚控制在0.8mm,和实物的注塑件壁厚一致,内部减速齿轮组的传动比也按照实际1:240左右的减速比做了齿形匹配,输出轴的齿形是标准20T舵机齿,能兼容市面上绝大多数的舵机摇臂、舵盘配件,不需要额外做转接件设计。

  再说到安装边界的细节,很多新手建模时容易忽略安装孔的沉头深度,这款舵机两侧的固定耳是对称设计,安装孔中心距为23mm,孔径2.1mm,适配M2自攻螺丝固定,沉头深度1.2mm,安装时螺丝锁入后不会突出安装面,避免和周边结构产生刮擦。输出轴中心到底座安装面的高度是13mm,上盖顶部的圆形凸台直径6mm,突出上盖表面2mm,设计安装位时需要在对应位置预留避让槽,防止舵机转动时上盖凸台和安装板摩擦。出线位置在舵机侧面靠近输出轴的一侧,三根杜邦线的线径1.2mm,出线长度预留150mm,走线槽设计时要避开舵机自身的摆动范围,防止转动过程中夹线。

  设计思路上,整个模型采用自顶向下的装配建模方式,先确定输出轴的旋转中心与安装基准面,再依次布局内部电机、齿轮组、电位器的位置,最后做外壳的包覆结构,确保所有内部零件在外壳内有0.2-0.3mm的装配间隙,符合注塑件的实际装配公差。外壳的边角都做了R0.5的圆角处理,和实际注塑工艺的脱模圆角一致,不会出现尖锐的直角结构,标签区域的凹槽深度0.2mm,刚好能容纳不干胶标签的厚度,还原实物的外观细节。另外特意还原了舵机出线端的杜邦接头尺寸,接头的插针间距2.54mm,整体尺寸和标准3P杜邦公头一致,设计接插件安装位时可以直接匹配标准母座,不需要重新测绘接头尺寸。

  实际选型时要注意,这类微型舵机的输出轴存在1-2度的虚位,属于齿轮啮合的正常间隙,如果是对定位精度要求极高的场景,需要在结构设计时预留微调空间,或是选用带轴承的升级版本,但常规的航模、DIY项目里,这个精度等级完全满足使用需求。建模时也考虑了不同使用场景的装配需求,安装耳的厚度是2mm,有足够的结构强度,不会因为螺丝锁附力过大出现断裂,底座的平面度控制在0.1mm以内,安装时能和安装板完全贴合,不会出现翘曲导致舵机工作时产生额外震动。
