外开窗不锈钢支撑滑撑结构三维设计

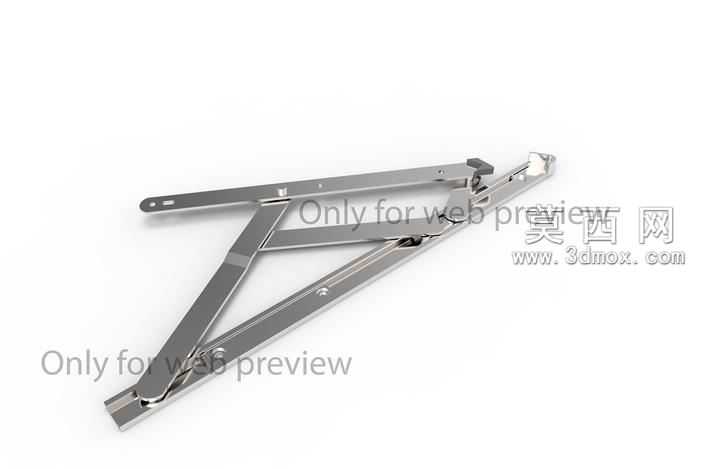

本作品为外开窗配套的不锈钢支撑滑撑三维建模作品，建模过程中采用参数化设计思路，先对滑撑的多组连杆铰接结构进行尺寸链校核，确保各杆件在开合行程内无运动干涉，能够顺畅完成窗户从闭合到最大开启角度的完整动作。建模时优先绘制各连杆的基准草图，对杆件上的安装孔位、铰接转轴位、端部限位结构进行精准定位，每处折弯、倒角都参照实际五金件的加工工艺进行还原，保证模型尺寸与量产实物的公差要求匹配。材质渲染阶段，主体杆件赋予哑光不锈钢材质，调整金属粗糙度参数还原冷轧不锈钢的细腻金属质感，铰接转轴处做细微的材质区分，模拟销轴的高光金属效果，整体渲染光影柔和，清晰展现滑撑的多层连杆叠合结构。结构设计上，该滑撑采用多连杆铰接布局，通过不同长度杆件的配合实现开窗时的轨迹约束，既能够在窗户开启时提供稳定的支撑承重，也能在闭合时完全收合隐藏于窗扇与窗框的缝隙内，杆件上的长条形安装孔预留了安装调节余量，端部的限位卡扣结构可限制最大开启角度，避免窗扇过度开启发生碰撞。建模过程中对所有铰接配合处都做了间隙预留，还原实际装配中的转动间隙，避免模型运动时出现构件穿模问题，各杆件的厚度、折弯角度都经过反复调整，确保整体结构强度满足外开窗的承重要求，同时兼顾滑撑开合的顺滑手感，完整还原了这类门窗五金件的结构特征与功能属性。
