仿陶土波形搭接式屋面瓦三维设计

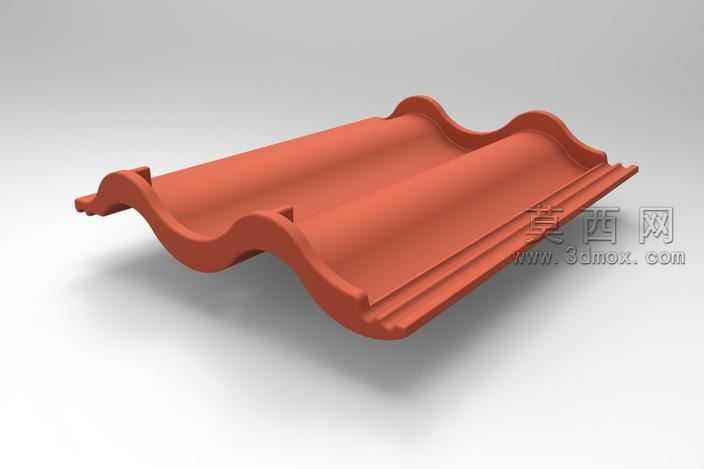

本作品为仿陶土材质的波形搭接屋面瓦三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循参数化建模逻辑，确保模型各部分尺寸比例贴合实际屋面建材的生产与使用规范。建模初期先梳理传统波形瓦的搭接逻辑，确定单片瓦的主体轮廓：以连续起伏的双波曲面作为主体排水基面，曲面弧度经过反复校准，既保证雨水排放时的流速与流向可控，避免屋面积水渗漏，也兼顾了传统陶瓦的视觉质感。模型的边缘结构做了精细化处理，瓦体两侧设置了阶梯式搭接止口，一端为凸起的定位卡边，另一端为内凹的契合槽，安装时相邻瓦片可通过止口实现无缝嵌合，无需额外辅助定位件即可保证拼接精度，有效避免铺设过程中出现错位、翘边问题；瓦体下端设置了加厚的挡水边与导流棱，可引导雨水顺着瓦面弧度精准下落至下一排瓦面，防止雨水倒灌渗入屋面基层；瓦体上端预留了与屋面挂瓦条匹配的固定卡槽，可直接适配常规屋面施工的固定件安装需求，无需现场二次裁切加工。材质渲染阶段选用了哑光陶土红的材质球，调整了材质的粗糙度与漫反射参数，还原陶土瓦经高温烧制后的细腻磨砂质感，同时在瓦体曲面转折处添加了极淡的磨损做旧效果，模拟实际使用过程中自然风化的视觉特征，让渲染效果更贴近真实建材的观感。模型整体为实体建模，所有曲面均做了连续性检查，不存在破面、重叠面、非流形几何等问题，可直接导出为通用格式用于建筑屋面效果展示、建材生产开模参考、施工排布模拟等场景，模型的所有结构参数均可根据实际项目需求调整，可快速衍生出不同尺寸、不同波数的同系列瓦型模型，大幅提升同类型构件的设计效率。
