DHT22温湿度传感元件三维结构设计

项目分类:传感器 发布时间:2025-01-15 ID:900171
  • DHT22温湿度传感元件三维结构设计
  • DHT22温湿度传感元件三维结构设计

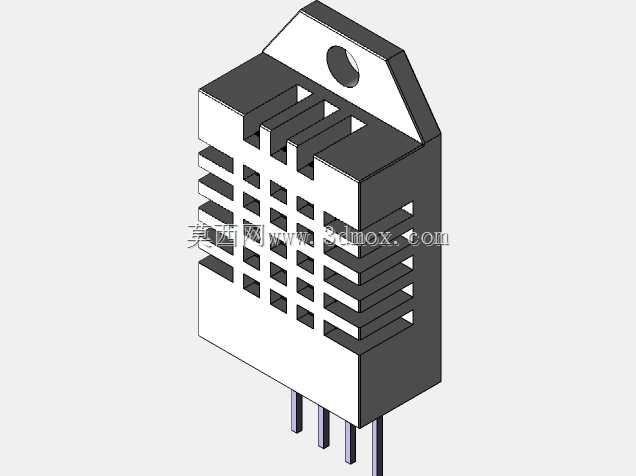

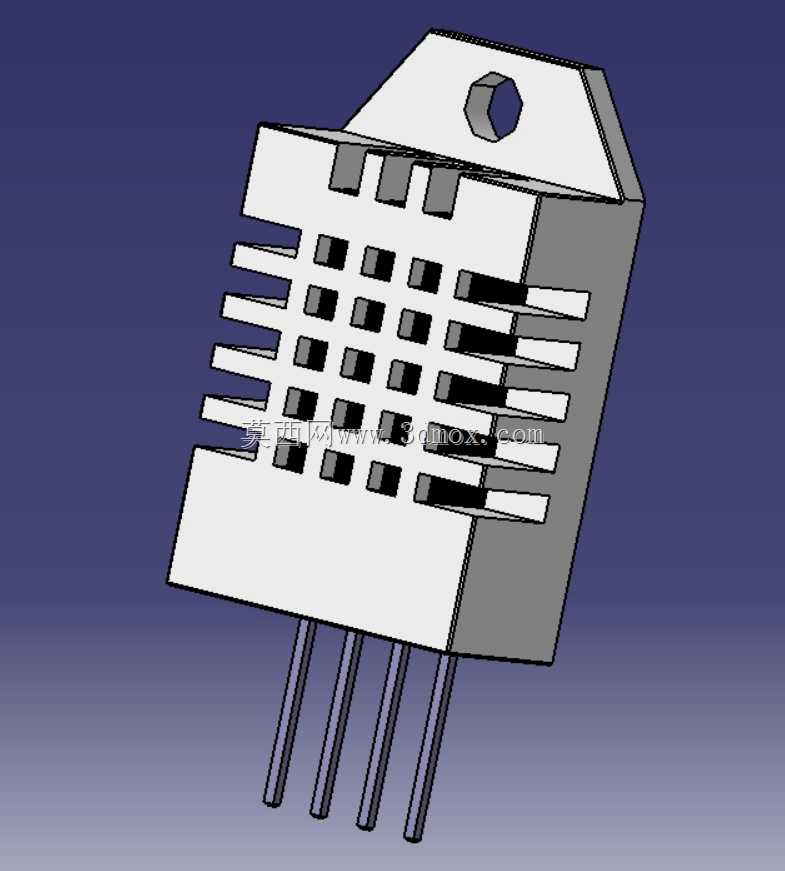

  做嵌入式环境采集项目的结构设计时,温湿度传感器的选型和安装适配是绕不开的环节,DHT22作为常用的数字式温湿度传感元件,在民用、工业级的小型环境监测场景里应用极广,小到家用温湿度计、智能家居的环境感知节点,大到仓储环境监测柜、小型工控设备的舱内温湿度采集点位,都能见到这款元件的身影。这款元件的三维建模完全还原了实物的结构特征,从结构设计的角度看,建模时首先要把握的是元件的整体外形分区:顶部的安装固定座、中部的传感透气栅格区、底部的直插引脚区三个部分的尺寸边界必须精准,否则后续做PCB封装适配、外壳开孔设计时会出现装配干涉。

  先从安装适配的维度说,顶部的固定座带有一个标准的六边形安装孔,这个孔位是给M3规格的固定螺丝预留的,建模时严格还原了孔位的中心距、沉台深度,固定座的整体厚度、侧边倒角都和实物一致,设计时如果需要把传感器直接固定在设备壳体内部的安装柱上,这个孔位的尺寸公差控制在±0.1mm就能满足装配要求,不会出现螺丝穿不过、固定后晃动的问题。中部的传感区是整个元件的核心功能区,外壳上的多排方形透气栅格是建模时的细节重点,这些栅格的开孔尺寸、排布间距直接对应内部湿敏电容、感温元件的透气需求,建模时不能随意改动栅格的开孔率,否则会和实际元件的气流流通特性不符,做热仿真、气流仿真时会出现参数偏差;栅格区的外壳壁厚做了等厚处理,和实物的ABS外壳壁厚一致,侧边的引脚伸出槽位也严格对齐了三个直插引脚的排布位置,槽位的宽度刚好留出引脚的装配间隙,不会出现引脚和外壳剐蹭的问题。

  底部的三个直插引脚是结构设计和PCB设计衔接的关键部分,建模时引脚的直径、伸出长度、引脚中心距都严格按照实物的封装参数制作,引脚的根部做了和塑封本体贴合的过渡处理,没有出现错位、偏移的问题,做PCB封装匹配时可以直接提取引脚的中心坐标生成封装,不需要反复核对尺寸。从功能特性的角度看,这款传感器是集成了温湿度感知、数字信号输出的一体化元件,不需要额外的信号调理电路,结构设计时只需要预留出对应的安装空间、引脚焊接空间,同时要注意传感区的栅格不能被遮挡,否则会影响温湿度检测的精度——很多新手做结构设计时容易把传感器的栅格区紧贴设备内壁,导致气流无法流通,检测数据出现明显偏差,建模时特意把栅格区的外轮廓做了清晰的标识,方便设计人员在装配时预留出足够的透气空间。

  在实际的项目应用里,这款传感器的安装场景分两种:一种是直接焊接在PCB板上,依靠引脚的支撑固定,这时候建模时的引脚长度、本体和PCB表面的预留高度就很重要,本体底部和PCB表面需要留出1-2mm的间隙,避免焊接时的高温传导到塑封本体导致外壳变形;另一种是通过顶部的固定孔把传感器安装在远离PCB的位置,通过飞线连接引脚,这时候顶部固定孔的承重能力、孔位的同轴度就需要重点关注,建模时还原了固定座和本体的加强筋结构,能直观体现固定座的受力强度,方便设计人员评估安装方式的可靠性。

  建模过程中对元件的所有外观圆角、拔模角度都做了还原,塑封本体的侧边拔模角度和注塑生产的实际参数一致,不会出现直上直下的非注塑结构,做装配干涉检查时能真实反映实物的装配状态;传感区正面的格栅排布和背面的格栅是错位设计的,这个细节也在模型里做了还原,既保证了外壳的结构强度,又能让气流从多个方向进入传感区,提升检测的响应速度。对于做设备结构设计、电子样机制作的工程师来说,这个精准的三维模型可以直接导入装配体,用来检查安装空间是否足够、外壳开孔位置是否对齐传感区、引脚和周边元件是否存在干涉,不需要拿到实物就能完成前期的结构适配工作,能大幅缩短样机开发的迭代周期。

  另外在做户外应用的设备设计时,还可以基于这个模型设计配套的传感器防护罩,防护罩的开孔位置可以对应传感区的栅格位置,既保证气流流通,又能阻挡灰尘、水雾直接接触传感元件,模型的精准外轮廓能直接用来做防护罩的内腔设计,保证防护罩和传感器本体的配合间隙均匀,不会出现装配过松或者过紧的问题。很多工程师在做三维建模时容易忽略这类小型电子元件的细节尺寸,导致后续打样时出现装配问题,这个模型把所有容易出错的安装边界、尺寸细节都做了精准还原,能有效避免这类设计失误。
