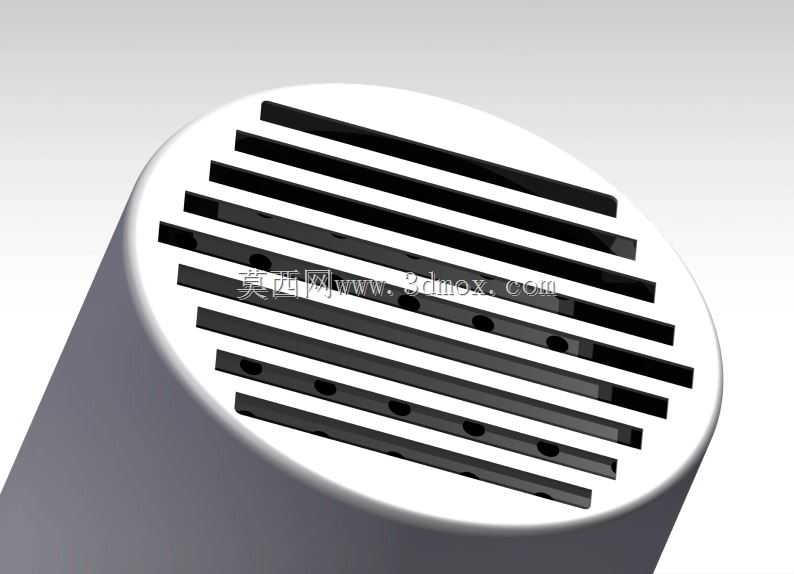

在汽车尾气后处理系统的设计环节中,这类气敏检测元件的安装位置通常选在颗粒过滤器的下游端,核心作用是对尾气中的一氧化碳、氮氧化物组分浓度做实时感知,为ECU的空燃比修正、后处理系统再生触发提供可靠的电信号输入,避免尾气组分异常导致的排放超标、后处理载体中毒等问题。从结构设计逻辑来看,整体采用圆柱类直插封装形式,主体外径控制在7毫米,整体高度为20毫米,这类尺寸设计能够适配现有车载传感器的通用安装孔径,不需要对原有安装位做额外的扩孔或结构修改,引脚采用直插式排布,能够兼容常规PCB板的波峰焊工艺,降低批量生产时的组装难度。元件顶端设计有密集的格栅式进气通道,这类结构并非简单的开孔,格栅的间隙宽度经过匹配计算,既能够保证待测气体顺畅扩散到内部敏感层,又可以阻挡尾气中携带的大颗粒碳烟、积碳碎屑进入元件内部,避免物理性堵塞导致的检测失效。

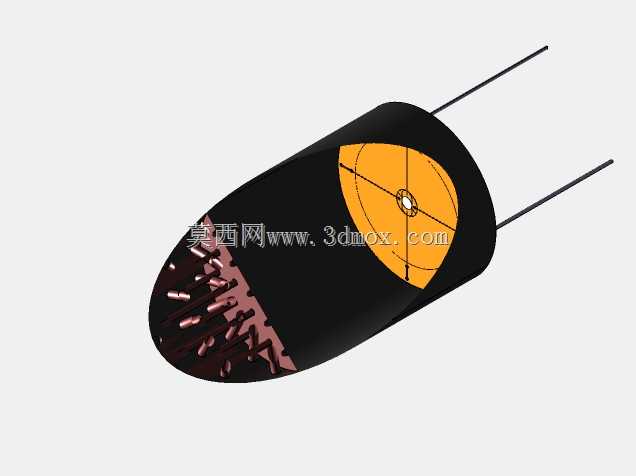

在元件内部的叠层结构设计上,从引脚端向上依次排布不同功能的膜层:最底层为500微米厚度的单晶硅晶圆,作为整个元件的结构基底,保证足够的机械强度,适配车载场景下的振动、温度交变工况;硅基底上方制备3微米厚度的氮氧化磷介质膜,起到绝缘隔离的作用,避免上层检测电路的信号与基底发生串扰;介质膜上方制作100纳米厚度、直径300微米的磷掺杂热体多晶硅区域,作为元件的加热单元,能够在工作时将敏感层区域快速升温到400-600摄氏度的工作区间,保证气敏反应的稳定进行;加热层上方通过沉积工艺制作铂、铬、钛合金材质的信号引出电路,金属层厚度控制在可忽略的薄度,既保证信号传导的可靠性,又不会额外增加热容量影响升温效率;电路层上方制备钝化涂层,采用氧化物材质,对内部的金属电路、加热层形成保护,避免尾气中的腐蚀性组分侵蚀金属层导致的电路断路;最上层正对进气格栅的位置,设置100纳米厚度、直径300微米的氧化锡敏感层,这是实现气体检测的核心功能区,当加热层将敏感层加热到设定工作温度后,尾气中的一氧化碳会与氧化锡发生氧化还原反应,改变敏感层的电导率,外围检测电路通过采集电导率的变化量,就能够换算出对应气体的浓度值。

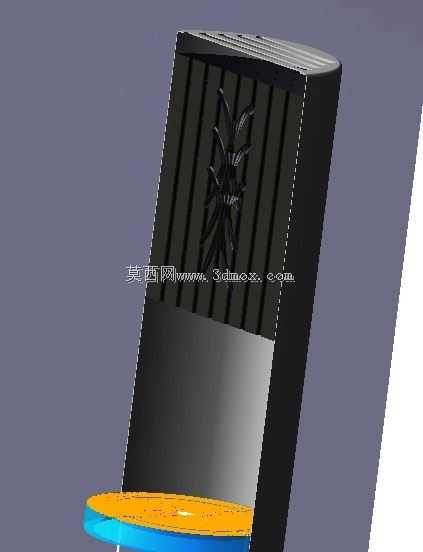

考虑到车载工况下的粉尘、潮湿水汽侵蚀问题,在进气格栅内侧还集成了微型碳过滤结构,过滤层的孔径经过选型,能够拦截6微米以上的固体颗粒与液态水汽,避免这些杂质附着在敏感层表面导致的检测灵敏度下降,同时不会阻碍目标气体分子的扩散,保证检测响应速度。敏感层下方的加热区域设计有恒温控制回路,能够在车辆不同运行工况下维持敏感层的工作温度稳定,避免排气温度波动、环境温度变化导致的检测值漂移。每个元件在完成封装后都需要经过标准气样校准,在不同浓度的一氧化碳、氮氧化物混合气体环境下标定电导率与浓度的对应曲线,将校准参数存储在配套的信号处理芯片中,保证批量产品的检测一致性。
这类传感器的引脚长度经过适配设计,既能够满足穿过安装基座后焊接到PCB板的长度要求,又不会因为引脚过长导致运输、组装过程中发生弯折变形,引脚表面做了镀锡处理,提升焊接可靠性,避免长期使用后引脚氧化导致的接触不良。在安装边界上,元件的圆柱主体与安装基座之间采用过盈配合加密封胶的固定方式,能够承受排气系统附近的压力波动,不会出现漏气、脱落的问题,整体的耐温范围覆盖-40摄氏度到85摄氏度的环境温度区间,能够适配车辆从寒区启动到夏季高温运行的全场景工况。
