八位栅栏式接线端子接线盒三维结构设计

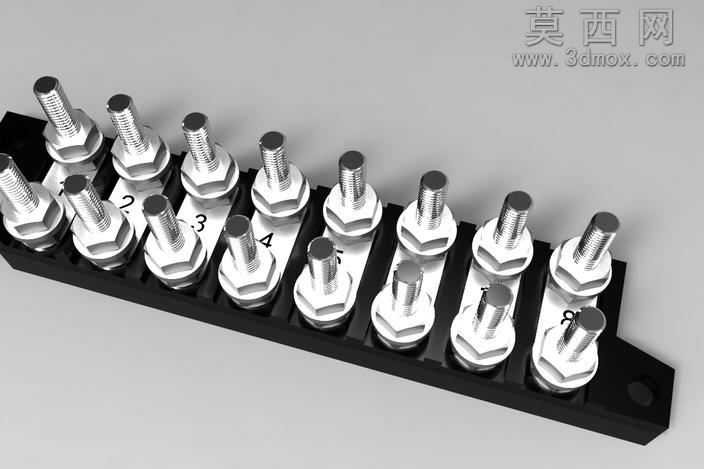

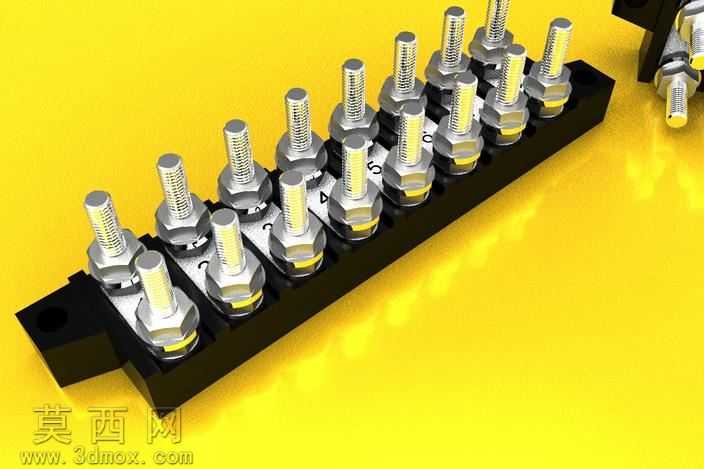

本作品为八位栅栏式接线盒三维建模设计，建模过程严格遵循电气连接配件的实际生产尺寸规范，在三维软件中先完成基座主体的轮廓草绘，通过拉伸、切除等基础特征命令构建出黑色绝缘基座的整体外形，基座上预留的安装固定孔采用精确的同轴度约束，确保实际安装时的定位精度。基座上的每一位接线位都设计了独立的隔栏结构，通过阵列特征快速完成八位接线位的均匀排布，相邻接线位的隔栏高度经过合理设计，能够有效避免不同线路之间的接触短路，提升电气连接的安全性。金属接线部件的建模还原了螺栓、螺母、垫片的完整配合结构，螺栓的外螺纹采用螺旋扫描特征生成，还原真实螺纹的牙型结构，金属部件与绝缘基座的装配采用贴合、同轴等装配约束，还原实际产品的装配逻辑，每一个金属接线柱都对应独立的压线区域，能够满足多股导线的可靠压接需求。材质渲染阶段，绝缘基座赋予哑光黑色工程塑料材质，调整材质的粗糙度参数还原塑料壳体的磨砂质感，金属螺栓螺母部件赋予镀锌金属材质，添加轻微的环境反射效果，还原五金配件的金属光泽，压线垫片部分添加轻微的做旧质感，模拟实际产品的装配使用痕迹。整体模型的结构设计充分考虑了接线盒的实际使用场景，基座的边缘做了圆角过渡处理，避免安装使用过程中的锐边划伤，接线螺栓的长度经过合理计算，确保拧紧后不会超出基座的安全高度，同时预留足够的螺纹行程来压紧不同线径的导线。设计过程中优先保证结构的实用性与装配合理性，所有特征参数都参考行业通用的接线端子尺寸标准，模型的每一个结构细节都对应实际产品的功能需求，既还原了产品的外观形态，也完整呈现了内部的装配配合关系，可用于电气配件的结构展示、装配教学以及相关电气产品的配套设计参考。
