导轨式过电压保护自动旁路开关

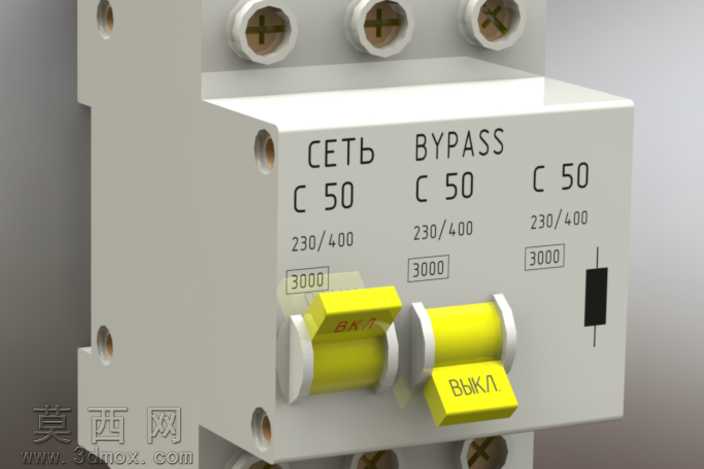

本作品为导轨安装式过电压保护自动旁路开关的三维建模成果，建模过程严格遵循低压电器的实际工业设计规范，完整还原了产品的外观形态与内部装配逻辑。建模阶段以模块化思路拆分部件，首先构建开关的绝缘壳体主体，精准还原壳体表面的安装孔位、导轨卡扣结构、标识刻印区域的细节，壳体边缘的倒角、脱模斜度均按照注塑件生产工艺要求设置，确保模型符合实际生产的结构合理性。针对操作手柄部分，分别建模主通断手柄与旁路切换手柄，还原手柄表面的防滑纹理、俄文标识刻印，以及手柄与内部操作机构的连接轴结构，手柄的转动角度范围、限位结构都做了精准还原，可模拟实际操作的动作逻辑。电气参数标识区域严格复刻实物的印刷内容，包括额定电流C50标识、额定工作电压230/400V标识、分断能力3000标识，以及CETЬ、BYPASS功能分区标识，字体大小、刻印深度都与实物保持一致，保证外观还原度。接线端子部分还原了顶部的三个进线端子孔位、端子内部的压线螺丝结构，端子的金属材质与壳体的阻燃塑料材质做了明确区分，金属部件设置了哑光镀锌的材质效果，塑料壳体采用浅灰色阻燃PC材质的哑光质感，手柄部分使用亮黄色工程塑料材质，通过材质参数的调整区分不同部件的质感差异，渲染阶段采用柔和的工业产品打光方式，突出壳体的结构轮廓与标识细节，避免过度反光影响结构展示。设计思路上围绕过电压保护的旁路切换功能展开，在常规断路器结构基础上增加旁路切换模块，当主回路出现过电压故障时可自动切换至旁路供电，避免负载断电，整体结构紧凑适配标准DIN导轨安装，三个极位的布局整齐统一，各部件之间的装配间隙符合低压电器的装配公差要求，既保证了外观的还原度，也完整呈现了该类保护开关的结构设计特点，可用于电气方案展示、产品结构教学等场景。
