家用电视红外遥控手持操作终端结构

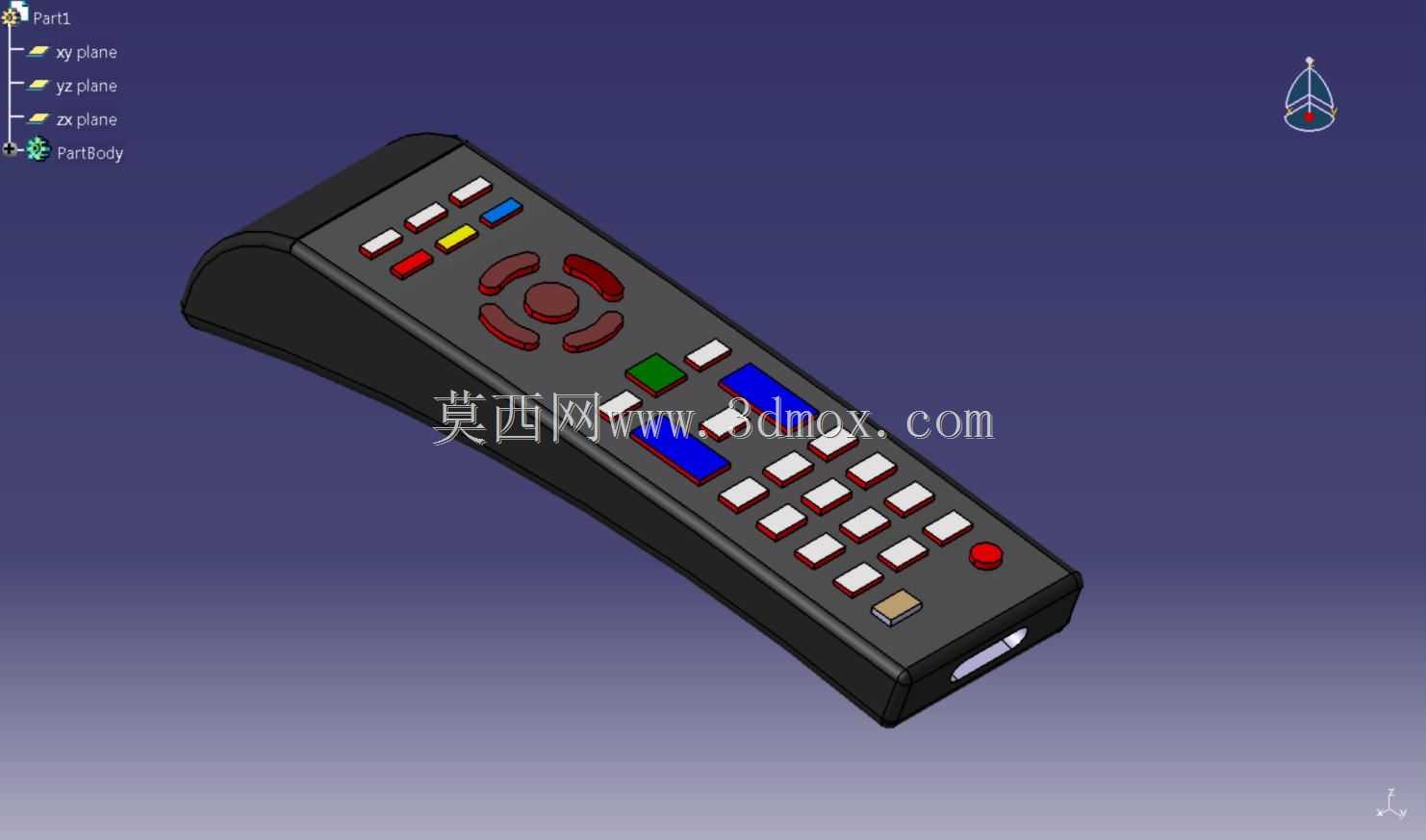

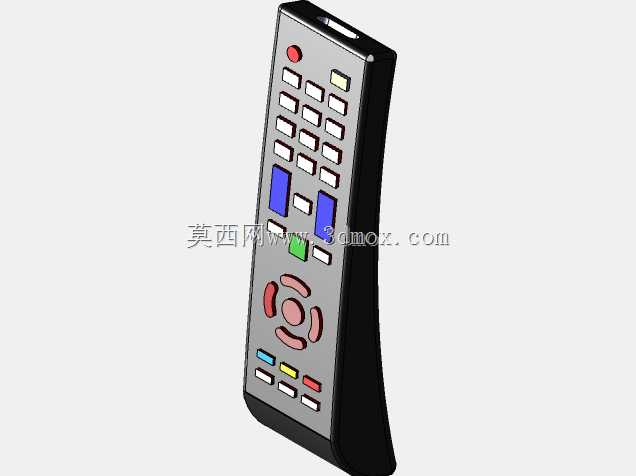

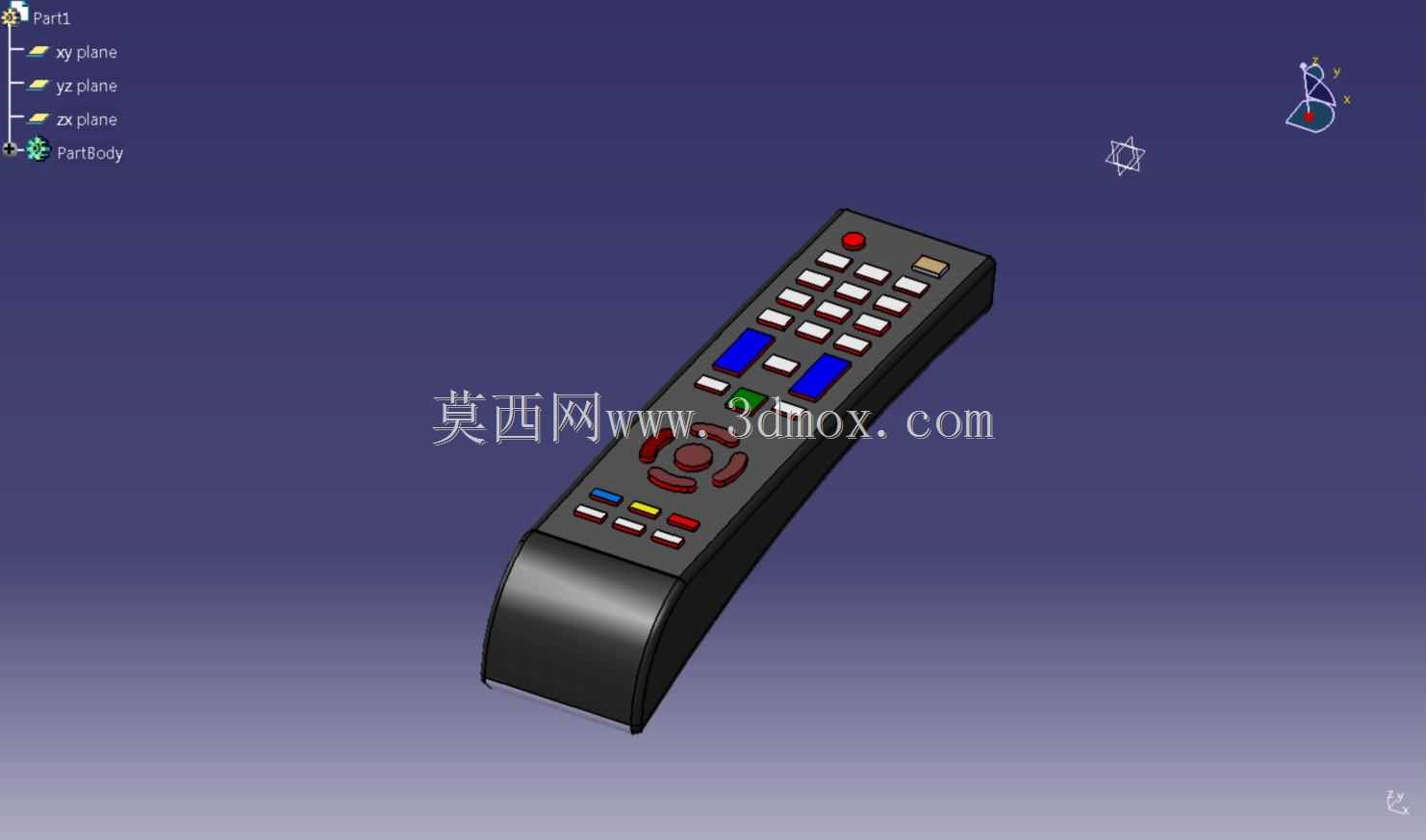

　　做家电配套结构设计的同行大多清楚，红外遥控器作为家用视听设备的标配操控部件，其结构合理性直接影响终端用户的握持手感与按键操作准确率，这套三维结构完整还原了直板型电视遥控器的全尺寸细节，可直接用于同类产品的结构参考、手板打样前的干涉校验。从实际应用场景来看，这类遥控器主要适配客厅场景下的液晶电视、机顶盒等视听设备，用户日常握持时多为单手握持，拇指覆盖主要功能按键区域，因此外形的弧度设计完全贴合手掌自然弯曲的形态，机身背部做了微弧收边处理，避免直角硌手的问题，长时间握持也不会产生明显的压痕。

　　从功能布局来看，按键区域做了明确的功能分区，最上方为电源、信号源切换等高频基础功能键，采用红、黄、蓝、绿四色功能键做视觉区分，方便用户快速定位；中部为环形方向导航键，中间设置确认按键，导航键周边做了下沉式的环形槽设计，拇指滑动时能通过触感快速识别方向边界，不用低头看按键也能完成方向选择操作；下方为数字按键区与音量、频道调节按键，每个按键的边缘都做了0.3mm的圆角过渡，按键表面做了微凸的弧面，贴合指腹的接触形态，按键的按压行程设计在1.2mm左右，按压力度控制在1.5N-2N区间，既保证按压时有清晰的反馈感，又不会因为力度过大导致长时间操作手指酸痛。机身尾部设置了红外发射窗口的安装位，窗口做了内凹设计，避免日常摆放时刮花红外透光灯罩，发射角度覆盖水平±60度、垂直±30度的范围，满足用户在客厅不同位置、不同坐姿下的操控需求，不用刻意对准设备接收端也能完成信号传输。

　　设计过程中优先考虑了装配的便捷性，整机采用上下壳扣位连接的结构，沿机身侧边均匀布置8个卡扣，卡扣的扣合量设计为0.8mm，既保证上下壳装配后缝隙均匀，不会出现翘边问题，也方便售后拆解更换电池或者维修内部电路板。电池仓设置在机身背部，采用两节7号电池供电的方案，电池仓盖做了防滑凸点设计，用户更换电池时不用借助工具就能徒手打开仓盖，仓盖与机身的配合间隙控制在0.1mm以内，避免出现松动晃荡的问题。整机的外形尺寸控制在长185mm、宽48mm、最厚处26mm的范围，这个尺寸刚好适配成年男性单手握持的掌宽范围，女性用户握持时也不会因为机身过宽导致握持不稳。机身重量控制在80g以内（不含电池），长时间举持操作也不会产生手臂酸胀的问题。

　　从结构强度设计来看，上下壳的壁厚均匀设置为1.8mm，采用ABS材质注塑成型时不会出现缩痕、翘曲等注塑缺陷，按键区域对应的壳体内部做了网格状的加强筋布置，加强筋厚度0.8mm，高度3mm，既提升了壳体的整体抗扭强度，不小心从1米高度的沙发、茶几跌落时也不会出现壳体开裂、按键错位的问题，又不会过多增加整机重量。按键采用双色注塑工艺，字符与按键本体一体成型，长期使用也不会出现字符磨损脱落的问题，相比丝印字符的方案耐用性提升数倍。红外发射头的安装位置做了定位筋设计，装配时能快速定位，保证发射角度的一致性，不会因为装配偏差导致信号传输范围缩小。所有按键的导电胶触点位置都对应电路板上的碳膜触点，每个触点的接触面积设计为直径3mm的圆形，保证按压时接触可靠，不会出现按键失灵、串键的问题。在做结构校验时，已经完成了所有按键的行程干涉检查，按键上下活动时不会与周边壳体、相邻按键产生摩擦，每个按键之间预留0.2mm的间隙，避免温度变化导致壳体形变时出现按键卡滞的问题。
