UnifiG3壁挂式智能监控摄像头结构设计

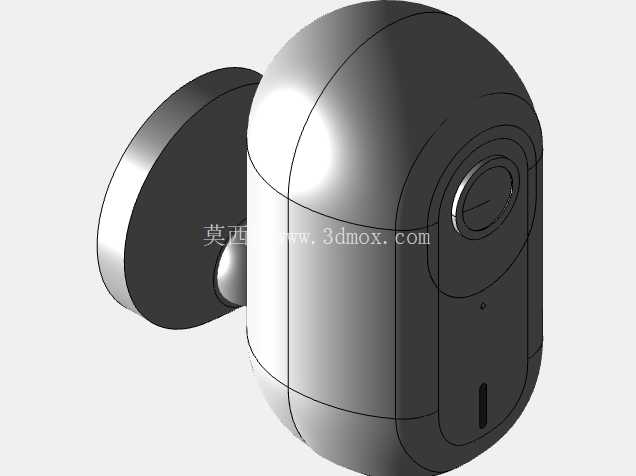

　　这款壁挂式智能监控设备的三维结构，完全围绕户外及半户外安防部署场景做了针对性设计，日常可覆盖商铺门头、家庭庭院、园区周界、办公区域通道等多类点位的视频采集需求，设备本身集成了图像采集、红外补光、无线数据传输等核心功能模块，结构设计上优先考虑了安装便捷性、环境适应性与后期维护效率。从整体结构来看，设备主体采用类椭球的流线型壳体设计，这种曲面造型并非单纯追求外观质感，更多是从工程角度出发：一方面曲面外壳不易积留雨水、灰尘，长期户外使用时能减少污渍对镜头视窗的遮挡，降低人工清洁频次；另一方面圆润的曲面结构没有突出的棱角，能降低外力磕碰时的结构损坏概率，同时在做壳体密封设计时，曲面配合的密封胶圈受压更均匀，更容易达到稳定的IP防护等级。配套的壁挂安装底座采用圆盘式结构，底座与墙体接触的面做了平整处理，安装时可直接通过膨胀螺丝固定在混凝土、砖墙、木质墙板等各类常见墙面上，底座与主体之间通过球铰式连接结构衔接，安装完成后可在水平360度、垂直向下90度的范围内任意调整拍摄角度，无需重新打孔移位，能适配不同高度、不同监控范围的点位需求，调整到位后通过侧面的锁紧结构即可固定角度，长期使用不会出现角度滑移。壳体的分模线沿着椭球的最大轮廓线布置，这种分模设计能让上下壳的配合面完全处于结构受力的中性层位置，装配时通过周向布置的卡扣加底部两颗紧固螺丝完成固定，既保证了壳体配合的紧密性，也能在后期需要检修内部电路板、镜头组件时快速拆解，无需破坏壳体结构。

　　镜头区域做了内凹式设计，镜头视窗周围的壳体高出玻璃表面1.5mm左右，能在意外发生正面磕碰时优先接触外力，避免玻璃视窗直接受冲击碎裂，同时内凹结构也能减少侧面杂光直射镜头造成的眩光问题，提升画面采集的清晰度。壳体下半部分预留了细小的拾音孔与状态指示灯位，拾音孔内部做了防水透气膜的安装位，既能保证声音采集的通透性，也能阻挡外界水汽、灰尘进入设备内部；状态指示灯采用半透明的PC材质灯罩，光线柔和不刺眼，夜间不会造成光污染，同时也能让运维人员快速判断设备的供电、联网状态。设备尾部预留了走线槽位，布线时网线或者电源线可从底座中心的过线孔直接穿入墙体内部，做到完全隐藏式布线，既美观也能避免线缆外露被人为破坏或者被鼠类啃咬。

　　从安装边界尺寸来看，主体部分最大直径不超过90mm，整体突出墙面的距离控制在120mm以内，属于小体积的监控设备，安装后不会过于突兀，对建筑外立面的视觉影响很小；底座直径为80mm，安装时仅需要在墙面打三个孔距60mm的膨胀螺丝孔，对墙面的破坏程度极低，即使后期拆除设备，修补墙面的工作量也很小。内部结构的布局上，镜头模组与主板采用分层式布置，镜头模组固定在前壳的定位柱上，保证光轴位置的精度，避免装配误差导致的画面偏移；主板固定在后壳的筋位上，与壳体之间预留了2mm的散热间隙，设备长时间工作时产生的热量可通过铝制散热片传导到后壳上自然散出，无需额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇带来的故障点。

　　电池版本的机型还在壳体下半部分预留了电池仓的位置，电池仓盖采用卡扣式密封设计，更换电池时无需拆下整个设备，仅需打开底部仓盖即可完成操作，适合没有布线条件的户外点位使用。整个结构的所有棱角位置都做了R2以上的圆角处理，一方面是注塑成型时能减少应力集中，提升壳体的结构强度，避免长期使用后出现开裂问题；另一方面也能避免安装维护时锋利的边角划伤操作人员。在做这款设备的三维建模过程中，所有配合位置都预留了合理的公差带，壳体之间的配合间隙控制在0.15mm以内，既保证装配的顺畅性，也不会出现缝隙过大影响外观与防护性能的问题；所有螺丝柱的位置都做了加强筋设计，拧紧螺丝时不会出现螺丝柱断裂的情况，能承受多次拆装而不损坏。
