带驱动电机的离心式鼓风机组件结构

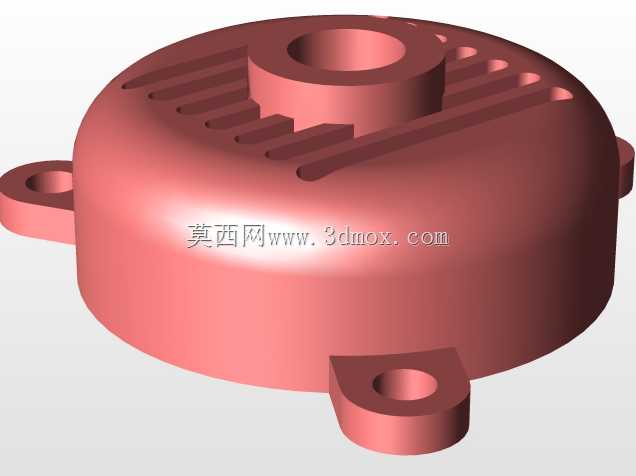

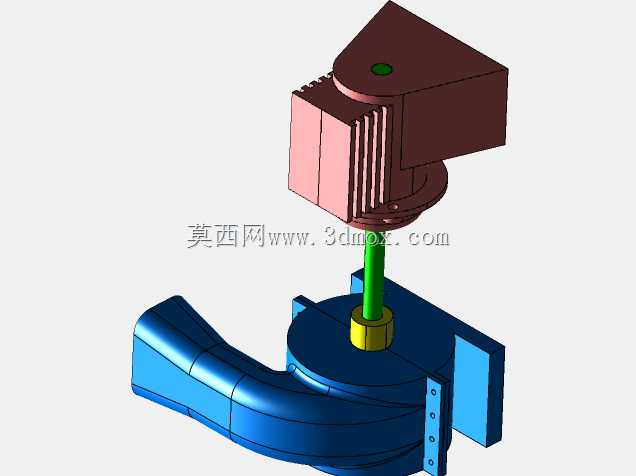

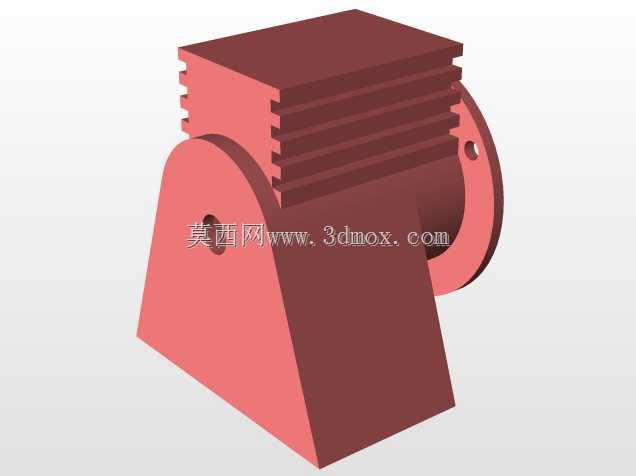

　　这套鼓风组件的三维结构，核心适配小型工业送风、设备配套冷却、工位除尘引风这类常见的工业场景，区别于大型工业离心风机的厚重结构，整体走紧凑集成的设计路线，把驱动动力端和风轮增压端做了同轴直连的布局，省去了皮带传动、联轴器转接带来的额外空间占用和传动损耗，在小空间安装场景下的适配性更强。从结构拆分来看，上部的驱动单元采用散热筋外置的壳体设计，筋条沿电机周向均匀排布，顺着电机运行时的自身散热气流方向布置，不需要额外加装独立散热风扇就能满足连续运行的温升要求，电机输出轴直接插入下部风室的连接位，通过轴端的锁紧套做周向固定，避免长期启停换向带来的轴窜动问题，锁紧套的台阶尺寸刚好匹配风轮的轮毂定位孔，装配时不需要额外做同轴度找正，能大幅缩短现场装配的调校时间。

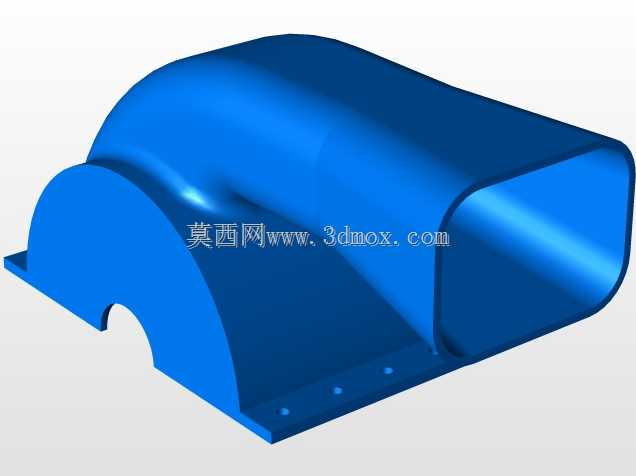

　　下部的风壳采用蜗壳式流道设计，流道截面从风轮位置沿出风方向逐步扩大，符合离心送风的气流扩压规律，能把风轮甩出的高速动压逐步转化为静压，降低出风口处的气流紊流噪音，出风方向采用弯管导向结构，出口法兰面预留了三层螺栓安装孔位，孔位间距匹配常规通风管道的快装法兰尺寸，不需要额外做转接法兰就能直接对接风管，风壳侧面预留的方形凸台是风量调节挡板的安装位，后期加装风阀时不需要在壳体上重新打孔攻丝，直接用预留孔位就能完成固定。

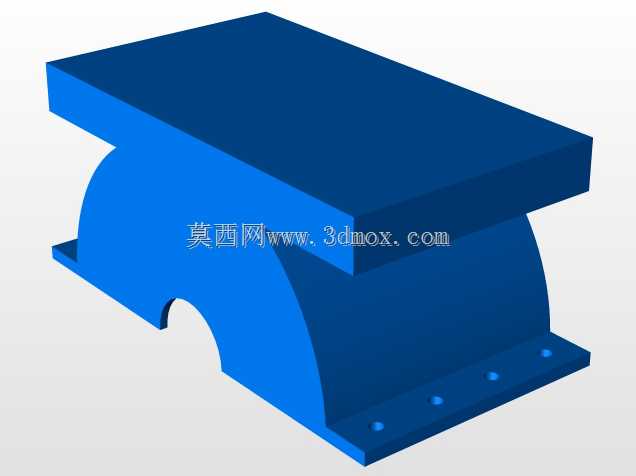

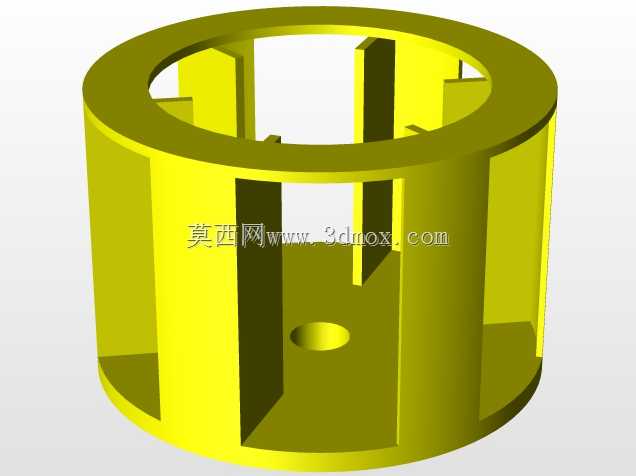

　　设计阶段做安装边界校核时，重点控制了整机的轴向总高度和径向最大尺寸，电机端的顶部安装面预留了两个定位销孔，既可以采用立式吊装的方式固定在设备机架上方，也可以通过风壳底部的安装支脚做卧式落地固定，两种安装方式的受力面都做了加厚处理，避免运行时的振动带来结构共振。风轮采用后向式叶片设计，叶片曲面做了等变曲率处理，和蜗壳内壁的间隙控制在合理范围，既不会因为间隙过大导致气流回流损失效率，也不会因为间隙过小出现运行时的擦壳风险，连接轴的防护套把转动部位完全包裹在内部，避免现场运维时误触转动部件带来安全隐患。

　　在结构细节处理上，电机和风壳的连接面做了密封槽设计，装配时嵌入密封圈就能避免风室内部的压力泄漏，出风管的折弯角度经过流道仿真优化，不会出现气流急转弯带来的压损陡增问题，安装支脚的螺栓孔做了长圆孔设计，现场安装时可以根据实际的固定孔位偏差做小范围的位置调整，降低对机架加工精度的要求。这套结构的建模过程中，所有配合面都保留了合理的公差带，过盈配合位、间隙配合位的尺寸差完全符合机械加工的常规精度要求，不需要做特殊的定制加工就能实现所有零件的顺利装配，对于需要做小型送风系统配套、设备散热回路设计的结构工程师来说，这套模型可以直接作为选型参考，也可以在此基础上调整风壳尺寸、电机功率参数来适配不同的风量风压需求。
