三叶轴流式流体驱动螺旋桨结构设计

　　在流体输送、小型动力推进、通风散热等工程场景中，这类三叶轴流式桨叶结构是应用极为广泛的动力转换部件，其核心作用是将转轴输出的旋转机械能转化为流体的定向流动动能，或是在流体冲击下将流体动能转化为转轴的旋转机械能，两种工况下的结构设计逻辑存在共通之处，也有针对性的细节差异。从实际应用场景来看，这类结构既可以作为小型通风设备的风叶，用于密闭空间内的空气循环、电子设备舱的散热排风，也可以作为小型水面载具的水下推进桨，或是小型风力发电装置的捕风叶轮，不同场景下对桨叶的曲面弧度、安装倾角、材质强度的要求各有不同，但核心的结构布局逻辑保持一致。

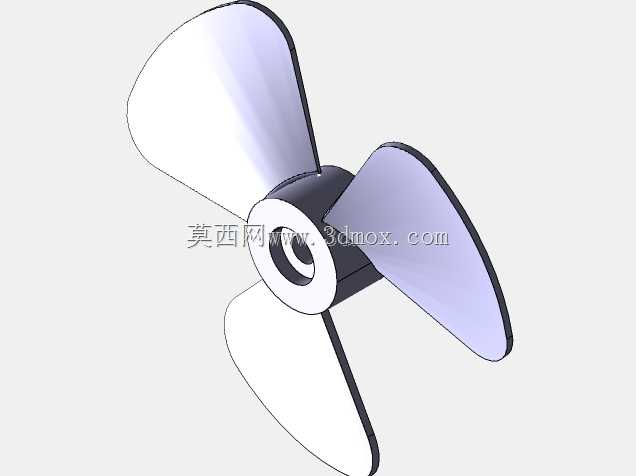

　　从产品功能特性来看，该三叶结构采用等距周向布局，三片桨叶沿轮毂中心呈120度均匀分布，这种布局的优势在于旋转过程中动平衡性能优异，相较于两叶结构，相同转速下的流体输出脉动更小，运行振动与噪音更低，相较于四叶及以上的多叶结构，相同投影面积下的流体通过效率更高，转动惯量更小，驱动时的动力损耗更低。桨叶的曲面采用变截面翼型设计，从叶根位置到叶尖位置，弦长逐步收窄，安装倾角逐步减小，这种设计能够匹配不同旋转半径处的线速度差异，让整个桨叶工作面的流体攻角保持在合理区间，避免叶根位置因线速度过低出现流体失速，同时避免叶尖位置因线速度过高产生涡流损耗，提升整体的能量转换效率。轮毂部分采用中心通孔加键槽的配合结构，能够与驱动轴实现周向固定，传递旋转扭矩，轮毂与桨叶的过渡位置做了大圆角加厚处理，避免应力集中导致的桨叶根部断裂，提升结构的抗疲劳强度，尤其是在频繁启停、转速波动较大的工况下，这种过渡结构能够大幅降低根部的应力峰值，延长部件的使用寿命。

　　从设计思路来看，该结构的建模过程首先需要确定核心的性能参数边界，包括设计转速下的目标流量、额定工况下的推力或输出扭矩、允许的最大安装直径，以此反推桨叶的直径、轮毂比、叶型弦长与安装角。轮毂比的选择需要兼顾轴的安装强度与流体过流面积，轮毂占比过大会压缩流体的有效通过区域，降低输送效率，轮毂占比过小则会导致轴的配合长度不足，扭矩传递可靠性下降，同时叶根位置的布置空间受限，难以保证根部的结构强度。桨叶的曲面生成需要先构建不同半径处的翼型截面，按照计算得到的安装角进行空间定位，再通过放样曲面生成连续的桨叶工作面与背面，曲面生成后需要进行连续性检查，避免出现局部曲率突变，否则实际运行时会在突变位置产生局部涡流，增加阻力损耗，同时也会带来额外的气动噪音。完成曲面建模后，需要对桨叶进行实体加厚，加厚厚度根据不同位置的受力情况做差异化处理，叶根位置厚度最大，向叶尖位置逐步减薄，在保证结构强度的前提下尽可能降低转动惯量，减少驱动时的惯性负载。

　　从外形尺寸与安装边界来看，该结构的最大外缘由叶尖的旋转轨迹决定，安装时需要预留足够的安全间隙，桨叶与外围护罩或流道壁面的间隙需要控制在合理范围，间隙过大会导致叶尖位置的流体回流，降低效率，间隙过小则容易在运行振动时出现擦碰，导致结构损坏。轮毂中心的通孔直径与配合轴径保持一致，配合公差通常选择过渡配合，保证安装便捷性的同时避免出现同轴度偏差，键槽的尺寸根据传递的额定扭矩计算确定，保证扭矩传递的可靠性，不会在负载波动时出现键的剪切失效。安装时需要保证桨叶的安装平面与转轴的垂直度，若存在倾斜偏差，旋转过程中会产生额外的轴向力，加剧轴承的磨损，同时也会导致流体输出方向出现偏斜，影响实际使用效果。在材质选择上，若用于空气介质的通风场景，可选用ABS或尼龙等工程塑料注塑成型，成本低重量轻，动平衡易保证；若用于水下推进或高转速工况，则需要选用铝合金或不锈钢材质，通过机加工成型，保证结构强度与耐腐蚀性。
