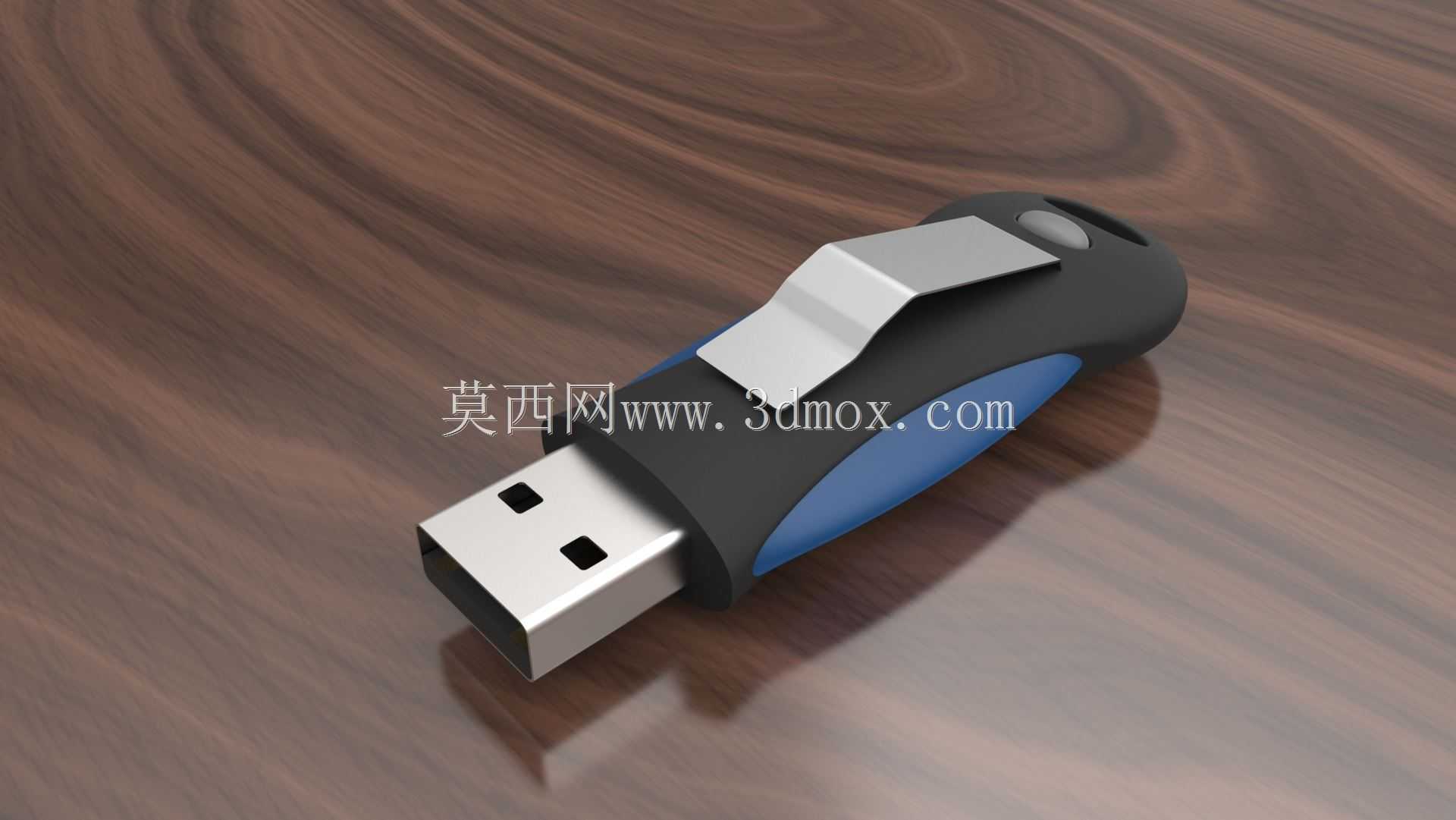

带背夹式便携U盘结构三维设计

　　这款便携存储设备的结构设计，首先围绕日常高频使用的磨损场景做了针对性优化，金属插头部分采用标准USB-A公头接口尺寸，完全符合通用串行总线的物理接口规范，插合长度控制在12mm到14mm区间，能适配台式机前置面板、笔记本侧边接口、车载USB扩展口等不同深度的接口座，不会出现插合不到位导致的接触不良问题，插头根部做了0.8mm的圆弧过渡强化，避免日常插拔时根部应力集中导致的金属壳体断裂。

　　背夹结构是这款产品的核心功能设计点，夹片采用0.6mm厚度的不锈钢弹片材质，弯折角度做了15度的预变形处理，自然状态下夹片与壳体之间的夹持间隙为1.2mm，能稳定夹持在笔记本电脑屏幕边框、工装口袋边缘、文件夹封边等厚度在0.5mm到3mm之间的载体上，夹片表面做了细微的滚花纹理，增大夹持摩擦力，即使在走动、设备搬运等晃动场景下也不会轻易脱落，夹片与壳体的连接采用嵌入式转轴结构，转轴阻尼经过调校，翻开时需要施加2N到3N的按压力，避免日常携带时夹片意外翻开勾挂其他物品。

　　壳体部分采用双色注塑工艺，主体硬胶部分为ABS材质，提供足够的结构强度，握持区域的蓝色软胶部分为TPU材质，邵氏硬度控制在60A到65A之间，握持时能提供足够的摩擦力，手上沾有少量油污、汗液时也不会打滑，壳体尾部设计了直径4mm的挂绳孔，可搭配挂绳、钥匙环使用，满足不同用户的携带习惯。整体外形尺寸控制在60mm长度、20mm宽度、10mm厚度的范围内，属于常规便携U盘的尺寸区间，不会因为加装背夹结构导致体积过大，占用相邻的USB接口空间，在多接口并排的扩展坞上使用时，不会遮挡旁边的接口。

　　内部结构设计上，PCB板的固定采用壳体内部的定位柱加卡扣结构，不需要额外打螺丝，装配时直接将焊好闪存颗粒、主控芯片的PCB板卡入壳体内的定位槽即可，提升装配效率，PCB板与金属插头之间的连接采用点焊加固，能承受至少5000次的插拔循环不会出现松脱。壳体的合模线设计在侧面的软硬胶结合处，合模后错位量控制在0.05mm以内，不会出现硌手的毛边，整体的防护等级达到IP42级别，能防止日常使用中直径大于1mm的异物进入壳体内部，同时可以抵御垂直滴落的水滴，比如桌面溅水、雨天少量飘雨等场景不会损坏内部电路。

　　在实际应用场景中，这款产品除了日常的个人数据拷贝、文件传输用途外，背夹结构的设计也适配工业现场的使用需求，比如设备调试人员可以将其夹在工牌挂绳、工作服口袋上，在车间不同设备之间传输程序、拷贝运行日志时不需要专门找口袋放置，避免丢失；在办公场景下，夹在笔记本边框上可以作为临时的系统安装盘、加密密钥盘使用，不需要反复插拔，也不会因为突出的结构被磕碰导致接口损坏。设计过程中针对跌落场景也做了强化，四个边角做了1.5mm的圆角缓冲结构，从1.2米高度自由跌落到水泥地面时，冲击力会通过软胶层吸收，不会直接传导到内部PCB板导致元件虚焊。
