iPhone4智能手机外观结构三维建模

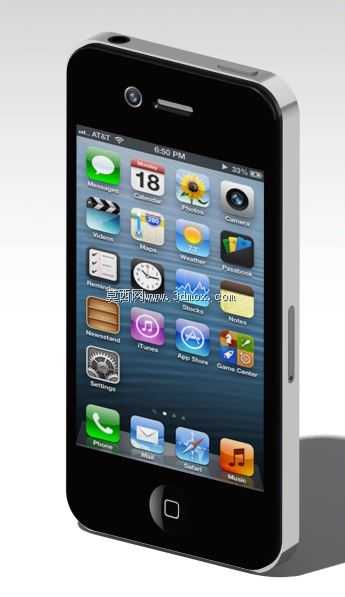

　　本次建模还原的是直板触控智能手机的经典外观结构，从消费电子结构设计的实际需求出发，完整复现了设备的外部装配特征与交互部件布局。在日常消费电子的结构验证场景中，这类外观模型可用于手板制作前的装配干涉检查、周边配件的适配设计，比如保护壳开模前的尺寸匹配、外接配件的接口对位验证，也可用于产品展示环节的渲染素材制作，替代真机完成不同场景下的视觉效果呈现。模型完整还原了设备正面的触控屏区域、顶部前置摄像头与听筒开槽、底部圆形实体Home按键的位置关系，侧边的音量调节按键、静音拨片、SIM卡插槽的凸起与凹陷特征，背部的后置摄像头模组、机身中框的金属倒角过渡都做了对应结构表达，没有省略影响装配与外观判断的细节特征。

　　设计思路上遵循消费电子外观建模的常规逻辑，先以机身整体轮廓为基础曲面，通过拆分正面玻璃面板、中框金属边框、背部后盖三个大的装配部件，再逐一添加各个功能开孔与按键的细节特征，保证各个部件之间的分模线位置与实际产品一致，曲面过渡处的圆角半径参考实际手持设备的握持手感做了对应设置，避免出现尖锐棱角不符合人体工学的问题。从尺寸边界来看，模型严格对应3.5英寸触控屏对应的机身长宽比例，机身厚度控制在直板功能机向智能机过渡阶段的典型厚度区间，正面屏幕的黑边宽度、顶部听筒与前置摄像头的相对位置、底部按键的直径尺寸都符合实际产品的装配公差要求，侧边按键的凸起高度满足按压行程的结构预留，不会出现按键与中框干涉的情况。

　　在实际结构设计工作中，这类消费电子外观模型不需要还原内部主板、电池等元器件细节，重点在于外部特征的准确性，因为周边配件的设计只需要获取机身外部的精确尺寸，比如保护套的开孔位置需要对应机身侧边按键、背部摄像头的位置，贴膜的尺寸需要匹配正面玻璃面板的轮廓，屏幕支架的设计需要贴合中框的侧边弧度。建模过程中对机身的圆角过渡做了连续曲面处理，避免出现曲面碎面导致后续手板加工或者3D打印时出现台阶瑕疵，中框与前后盖板的衔接处做了微小的台阶差处理，还原实际产品装配时的零件配合间隙，不会出现三个部件完全共面不符合实际装配逻辑的问题。

　　正面屏幕区域的图标布局仅做外观示意，核心建模重心放在机身的硬质结构部分，各个功能开孔的深度、按键的装配间隙都做了符合实际生产工艺的设置，比如听筒开槽的宽度满足防尘网的粘贴空间，前置摄像头的开孔深度满足镜头盖板的装配厚度，底部数据接口的开槽尺寸匹配常规充电接头的插入边界，不会出现尺寸过小导致接头无法插入或者尺寸过大出现松动的问题。对于结构设计从业者来说，这类经典机型的建模练习可以很好地锻炼曲面拆分、细节特征处理的能力，理解消费电子类产品在外观设计与结构实现之间的平衡逻辑，比如金属中框的倒角大小既要满足外观的精致感，也要兼顾加工时的良率，按键的位置布局既要满足用户单手操作的触控范围，也要避开内部主板的元器件排布位置。模型整体的坐标系设置以机身正面中心为原点，方便后续导入装配环境时与其他配件做对位配合，所有特征的建模历史保留完整，可根据后续设计需求调整各个部位的尺寸参数，比如修改机身厚度、调整按键位置来适配不同的设计方案验证需求。
