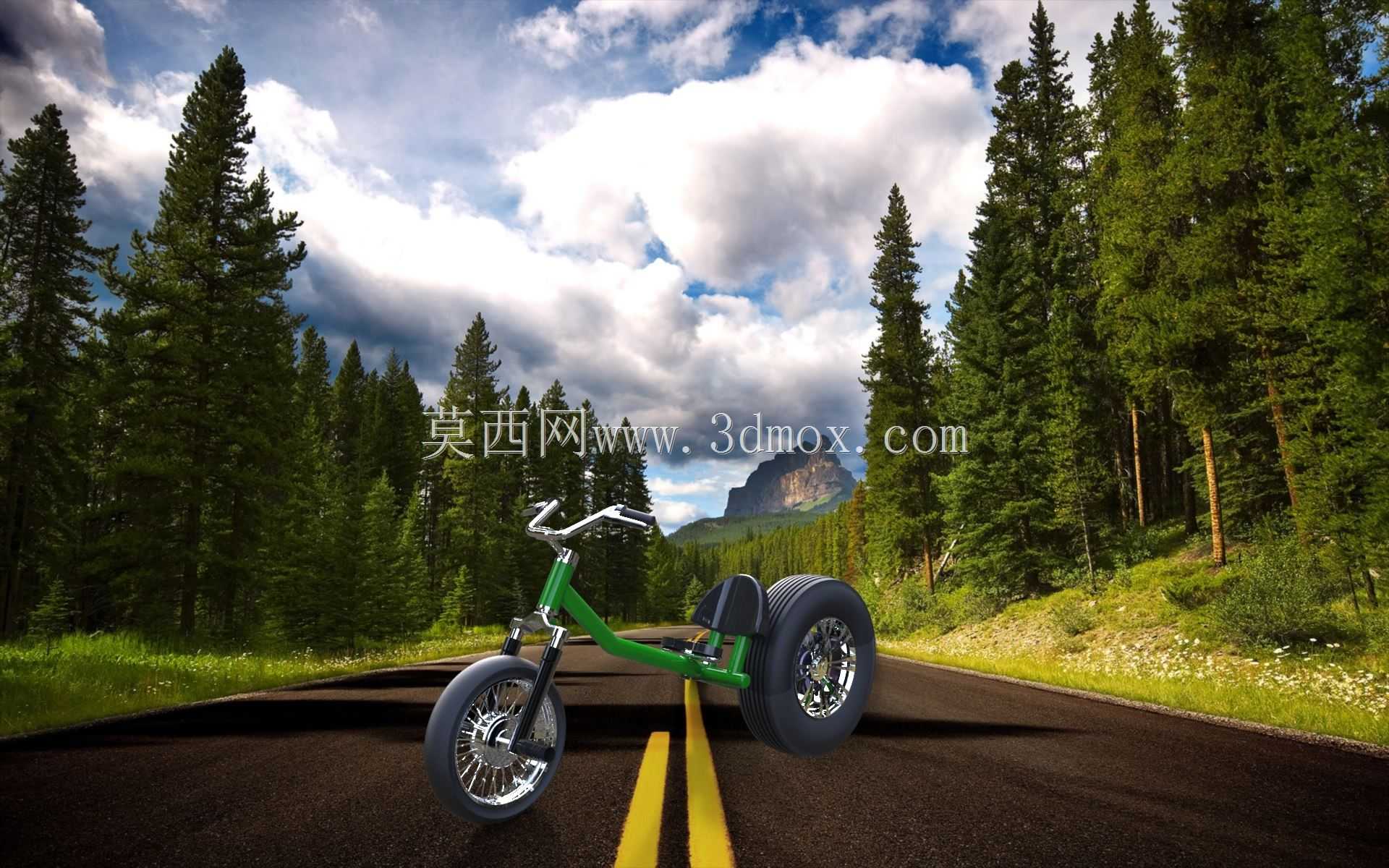

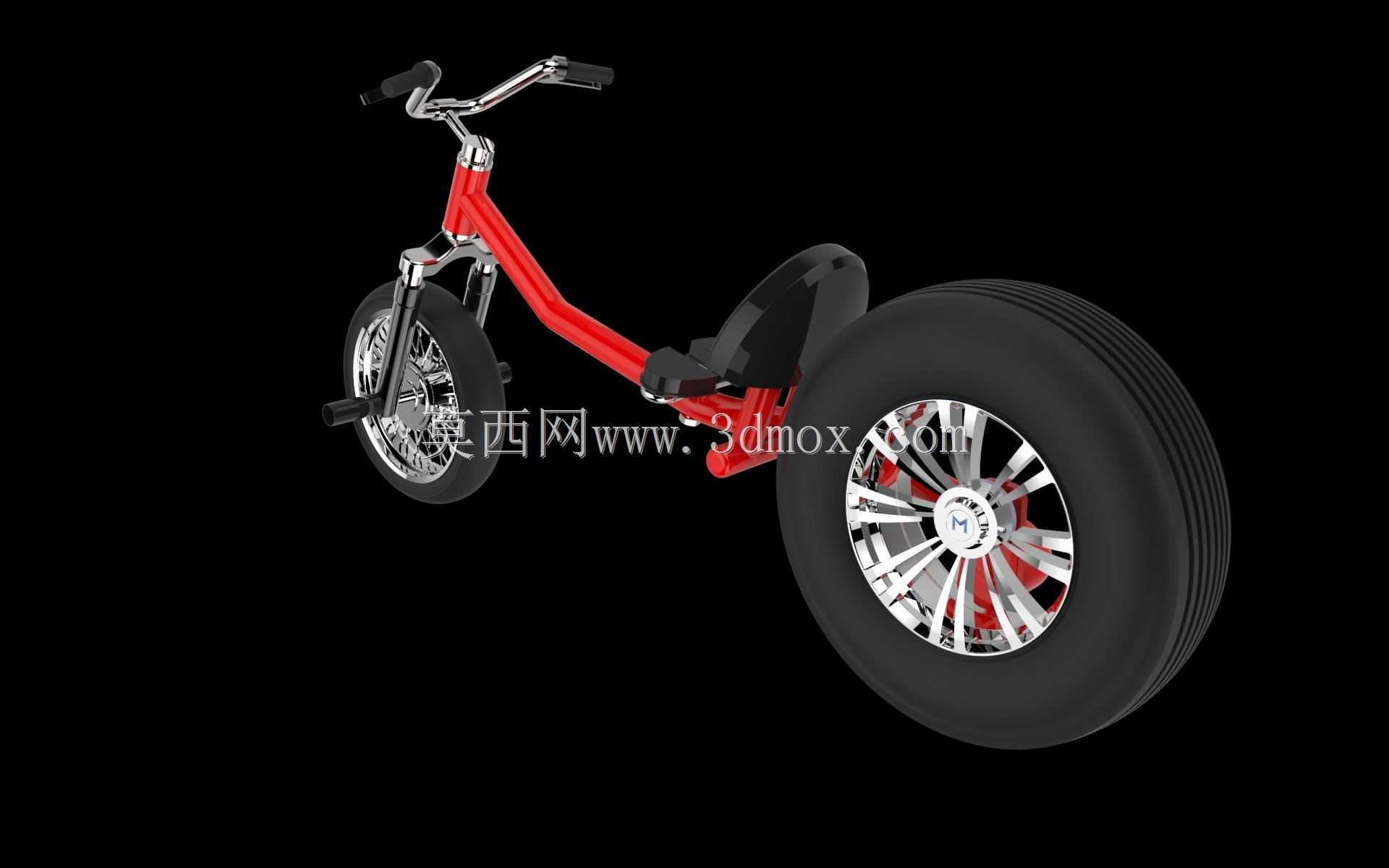

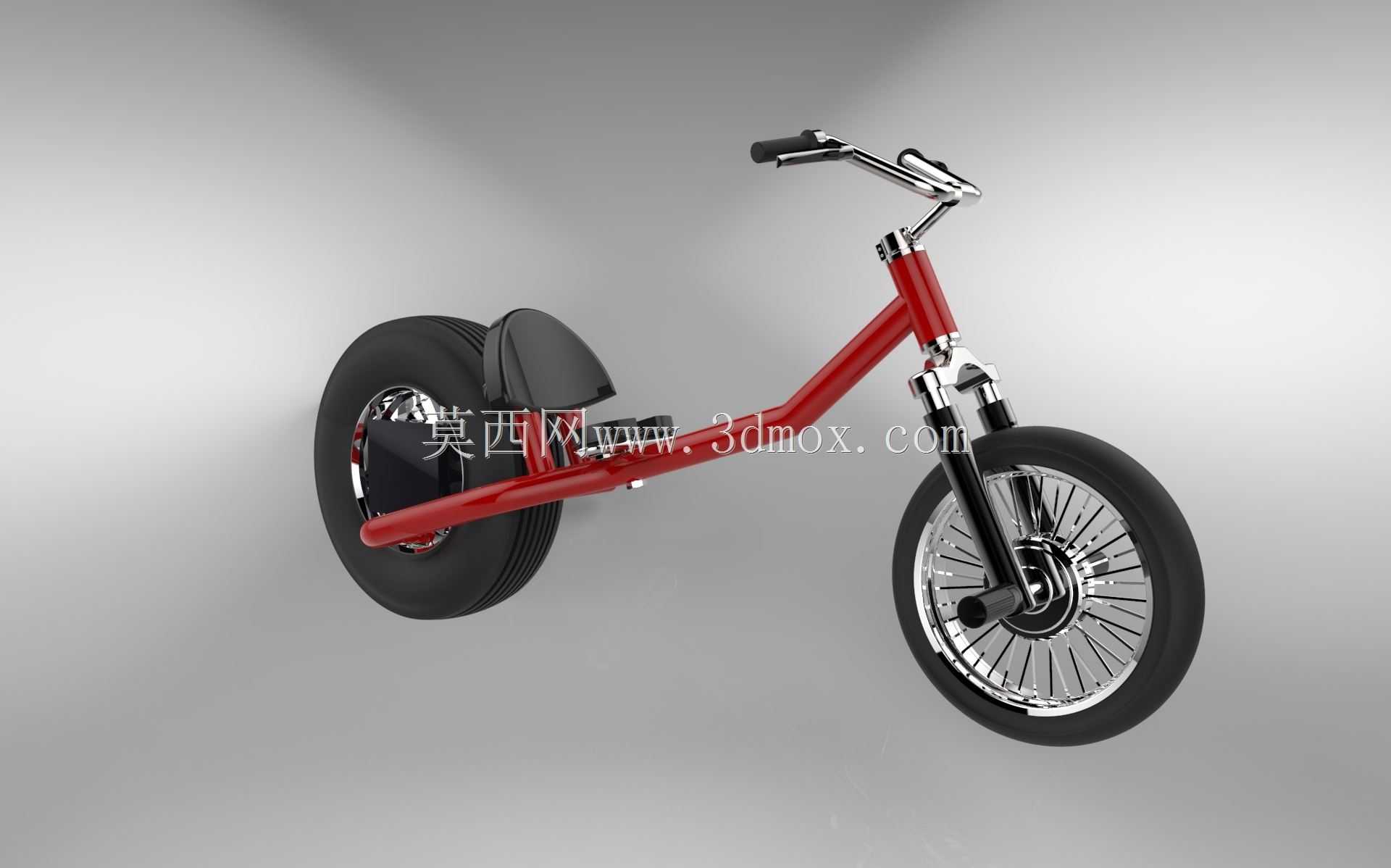

倒三轮结构CHOP-E电动代步车设计

　　这款倒三轮布局的电动代步载具，核心面向城市短途通勤、郊野休闲骑行场景设计，区别于传统两轮电动自行车的结构逻辑，采用前轮单轮转向、后轮双轮承载的布局形式，从结构根源上解决了传统两轮车低速状态下易侧翻、湿滑路面抓地力不足的痛点，适配骑行经验不足的用户群体，也可满足景区观光、园区短途接驳的使用需求。

　　从功能特性层面看，整车采用低重心长轴距的底盘布局，骑乘时的重心高度较常规两轮电动车降低约120mm，双后轮的轮距设定为620mm，静止状态下无需脚撑即可保持直立，低速蠕行时不会出现两轮车常见的左右摆幅，过弯时后轮双轮可提供更大的接地面积，侧倾阈值较同规格两轮车提升40%以上。车架主体采用变径钢管焊接结构，主承重梁采用40mm直径的高强度合金钢管，壁厚2.5mm，后摇臂与主车架之间采用双阻尼减震连接，可过滤铺装路面的细碎颠簸，非铺装的郊野路径骑行时也能保持足够的结构稳定性。

　　设计过程中优先考虑了骑乘姿态的人机工程适配，车把高度设定为距地面1100mm，握把采用后掠15度的角度设计，骑乘时上肢无需过度前伸，长时间骑行的肩部疲劳度可有效降低；鞍座采用宽体发泡填充结构，座面距地面高度为680mm，身高160cm至185cm的用户均可实现双脚平稳触地，保障临时停车时的安全性。动力单元后置布局在后轮轴上方，直接驱动双后轮的差速结构，省去了传统链条传动的维护需求，传动效率也比链条传动提升8%左右，同时后置的重量可平衡前部转向结构的配重，让整车前后配重比达到48:52，转向时的车头指向性更精准，不会出现头重脚轻的晃动感。

　　转向结构采用单前轮转向节设计，转向限位角度设定为左右各38度，整车最小转弯半径为2.1m，在狭窄的小区道路、人行道区域可灵活转向，无需大幅度调整车身角度。前轮采用16寸辐条轮组，搭配宽面城市通勤轮胎，后轮采用14寸宽胎，双后轮的接地总面积较单后轮提升110%，湿滑沥青路面的制动距离较同规格两轮电动车缩短15%左右。整车的电气线路全部采用车架内藏式布线，所有线束接口均做防水密封处理，日常雨天骑行不会出现线路短路故障，电池仓设置在主车架下方的低重心位置，既可以降低整车重心，也能避免骑行过程中泥水飞溅对电池外壳的侵蚀。

　　从安装边界与尺寸适配来看，整车总长1680mm，总宽720mm，总高1050mm，可轻松推入常规居民楼的电梯轿厢，也可放置在家用轿车的后备箱内（后排座椅放倒状态），不会占用过多的存储空间。车架的所有连接点位均采用标准化的紧固件设计，车把、鞍座、脚踏板等易损件均可通用常规电动自行车的替换配件，后期维护无需定制特殊规格零件。前挡泥板、后护板等外观覆盖件采用ABS工程塑料注塑成型，与车架的连接采用快拆卡扣结构，出现磕碰损坏时可快速拆卸更换，无需对主体车架进行焊接或打磨作业。

　　结构设计阶段重点校核了车架的疲劳强度，在额定120kg负载的状态下，主车架的最大应力集中点出现在后摇臂与主车架的连接位置，应力值为126MPa，远低于所选钢管材料的屈服强度，可满足长期循环载荷下的使用需求。双后轮的差速结构采用行星齿轮设计，转弯时内侧后轮与外侧后轮可自动匹配转速差，不会出现硬连接结构的轮胎拖磨问题，既提升了过弯的顺畅度，也延长了后轮轮胎的使用寿命。制动系统采用前碟后鼓的配置，前轮碟刹盘直径为180mm，后轮双轮采用联动鼓刹结构，捏下后刹手柄时可同时对两个后轮施加制动力，不会出现单轮制动导致的侧滑问题。
