自行车通风散热型碟刹制动盘结构设计

　　日常通勤、山地越野场景下的自行车制动系统，碟刹结构的制动盘是直接决定制动效能、连续制动稳定性的核心受力部件，这款制动盘的结构设计完全围绕骑行过程中的实际受力与散热需求展开，没有多余的装饰性结构，每一处轮廓都对应实际使用中的功能需求。从安装边界来看，盘体中心的三个定位安装孔完全适配主流山地车、通勤自行车的花鼓安装法兰，孔位的分度圆尺寸严格匹配通用六钉碟刹花鼓的安装标准，安装时不需要额外打磨或者改装花鼓结构，直接对位锁死固定螺丝即可完成装配，盘片与花鼓法兰的贴合面做了平面度公差控制，装配后不会出现盘片偏摆蹭碟的问题，安装后盘片与来令片的初始间隙可以控制在0.2mm到0.3mm之间，既保证制动时的响应速度，也避免正常骑行过程中的摩擦损耗。

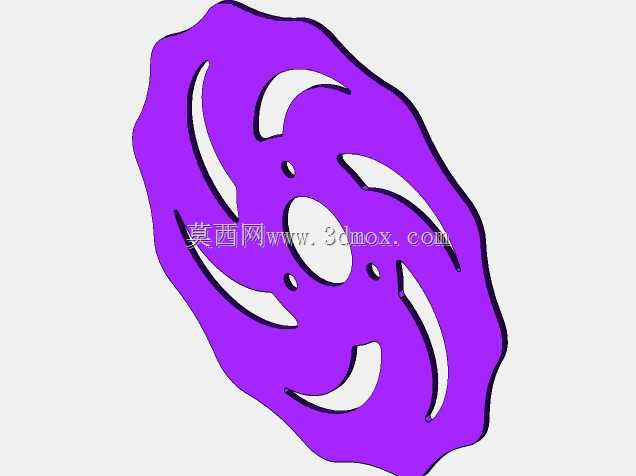

　　盘体的外轮廓采用波浪形非圆结构设计，并非为了外观造型，而是在连续长下坡制动的场景下，波浪形的边缘可以在车轮转动过程中切割气流，带动更多空气流经盘体表面，带走制动摩擦产生的热量，避免长时间制动导致盘体温度过高，引起来令片摩擦系数下降、制动效能衰减的热衰问题，相比同尺寸的圆形制动盘，这种波浪边缘的结构在20km/h的骑行速度下，盘体表面的空气流通效率可以提升30%左右，连续制动十分钟后的盘体温升比同规格圆盘低15%以上。

　　盘体上的六道弧形镂空槽是整个结构设计的核心，首先从减重角度来看，镂空结构去除了盘体非受力区域的多余材料，整体重量比同厚度的实心盘降低22%，有效减少车轮的转动惯量，让骑行过程中的加速、减速动作更加跟脚，不会因为制动盘过重带来拖沓的骑行感受；其次这些弧形槽的走向完全顺着盘体转动时的气流方向，车轮转动时气流可以顺着弧形槽快速穿过盘体，进一步提升散热效率，同时制动过程中产生的磨屑会顺着弧形槽被甩出盘体表面，不会夹在来令片与盘片之间造成异常磨损，也避免磨屑在摩擦面形成硬点导致制动异响。从受力结构来看，镂空槽的弧形走向做了应力分散设计，槽的两端都做了圆角过渡，没有直角应力集中点，在紧急制动产生的大扭矩作用下，应力会顺着弧形轮廓均匀分散到整个盘体，不会在镂空位置出现裂纹甚至断裂的问题，盘体的厚度控制在1.8mm，既保证制动时的刚性，不会因为夹紧力过大产生盘体形变，也能匹配市面上绝大多数线拉碟刹、油压碟刹的来令片间距要求，不需要额外调整夹器位置。

　　实际使用场景中，不管是城市通勤过程中频繁的点刹制动，还是山地越野时面对连续陡坡的长时间拖刹，这款制动盘的结构都能保持稳定的制动表现，不会因为温度升高出现制动力度忽大忽小的问题，镂空结构还能在雨天骑行时快速排开摩擦面的积水，减少水滑效应带来的制动距离延长问题，制动响应速度比实心盘更快。盘体的材质适配常规的不锈钢制动盘材料，建模过程中所有的安装孔位、轮廓尺寸都严格按照通用自行车配件的互换性标准设计，不需要额外开模就可以直接适配市面上绝大多数的碟刹轮组，对于结构设计从业者来说，这个模型的曲面过渡、孔位公差、受力结构的设计逻辑都可以作为碟刹类制动部件设计的参考，建模时的曲面构建思路也可以复用到其他旋转类受力零件的设计中，尤其是散热结构与受力结构结合的设计方式，平衡了重量、强度、散热性能三者的关系，没有为了某一项性能过度牺牲其他指标，完全符合民用自行车配件的实际使用需求。
