线性单点机用刀具夹持调节装置

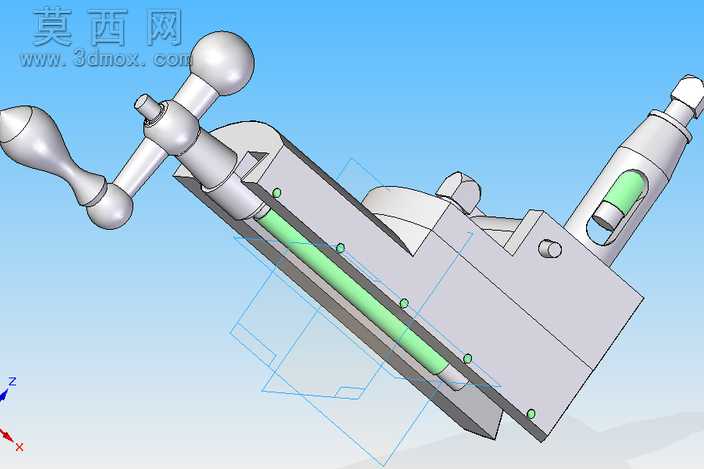

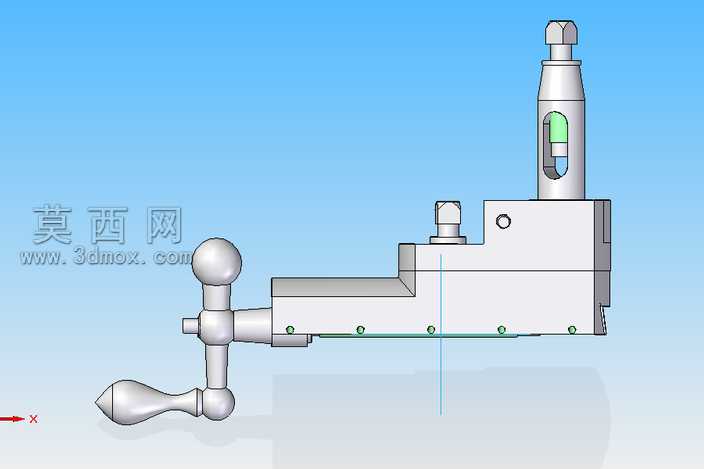

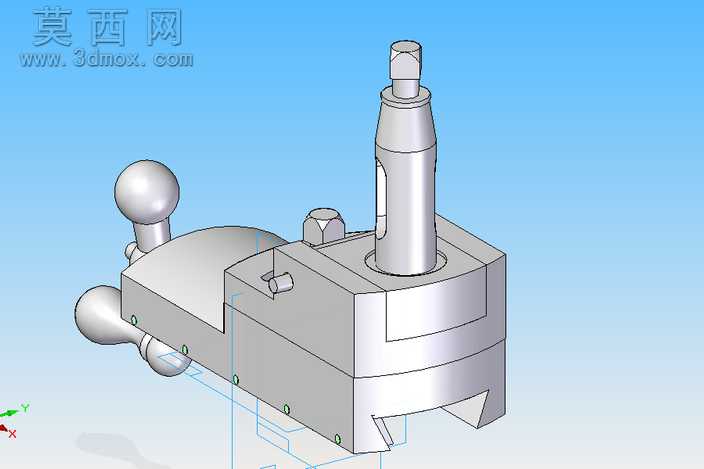

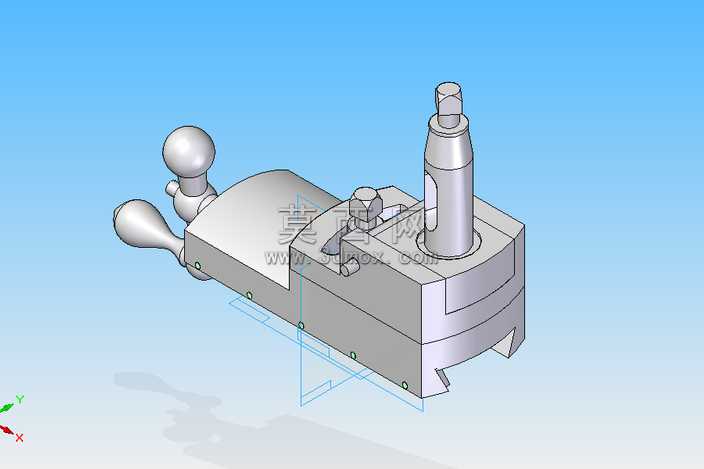

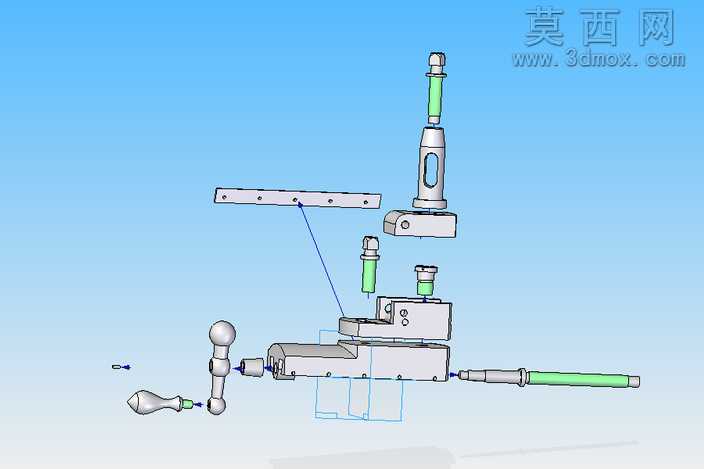

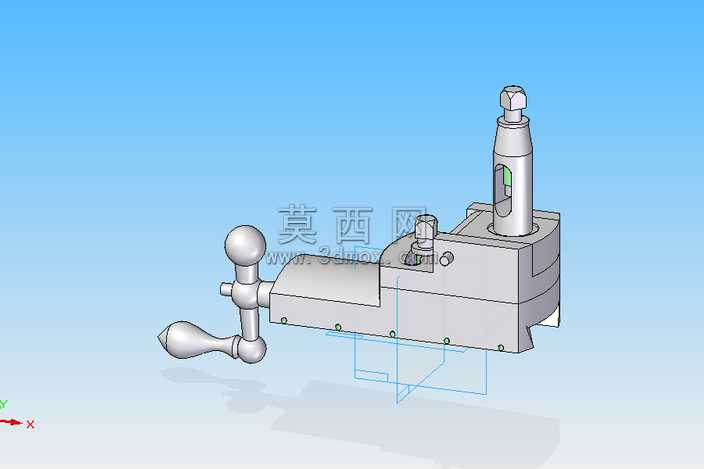

该作品为线性单点刀具配套的夹持调节装置三维建模成果，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，对装置的每一处结构都做了精细化还原。整体建模从基座主体开始搭建，首先绘制基座的拉伸轮廓，精准预留出刀具安装槽、调节组件装配孔位以及设备安装定位的基准面，确保基座的安装孔位排布符合通用机床的装夹标准，基座边缘的倒角、安装沉孔都做了细节还原，避免建模出现结构干涉问题。在调节操作组件的建模部分，分别完成了球形摇柄、传动螺杆、锁紧旋钮、顶部定位轴的独立建模：球形摇柄做了曲面顺滑处理，还原金属手柄的流畅握持轮廓，传动螺杆的螺纹特征采用螺旋扫描方式生成，精准匹配螺距参数，保证与基座螺孔的装配契合度；锁紧旋钮的防滑纹理、顶部定位轴的调节开槽都做了细节刻画，还原实际零件的功能特征。建模过程中对所有活动装配部件都做了运动间隙预留，模拟实际使用时摇柄带动传动结构实现刀具位置线性调节、锁紧旋钮完成位置固定的动作逻辑，确保各部件装配关系准确，不存在穿模、错位问题。渲染阶段采用金属材质为主的材质方案，基座部分赋予哑光铸铁材质，调节摇柄、锁紧件、顶部定位轴赋予光亮镀铬金属材质，通过调整材质的粗糙度、反射率参数，区分不同加工工艺的金属部件质感；背景采用淡蓝色渐变背景，搭配柔和的环境光与定向补光，突出装置的结构轮廓与金属质感，同时添加半透明的基准坐标系参考线，清晰展示装置的轴向定位基准。设计思路围绕线性单点刀具的精准装夹与微调需求展开，整体结构紧凑，操作部件布局符合人工操作习惯，摇柄设置在装置侧方便于手动调节，锁紧部件位置醒目便于快速锁止，顶部定位轴可配合机床主轴实现定位校准，基座的安装结构可稳定固定在机床工作台面，能够满足加工过程中刀具位置微调、稳定夹持的使用需求，建模过程中反复核对各部件的配合公差，确保模型可直接用于装配验证、工装结构演示等场景。
