涡轮增压器轴装式叶轮叶片结构

　　该叶轮叶片结构面向涡轮增压器内部的能量转换工况设计，属于增压系统中直接参与气流做功的核心旋转件。在整机布置里，叶轮随转轴高速旋转，将进入流道的工质持续加速并改变流向，把机械能传递给气流，为后续压缩、稳压环节提供具备压力与速度的介质，其型面质量、安装同轴度和动平衡水平会直接影响增压效率、运行噪声以及轴承载荷分布。

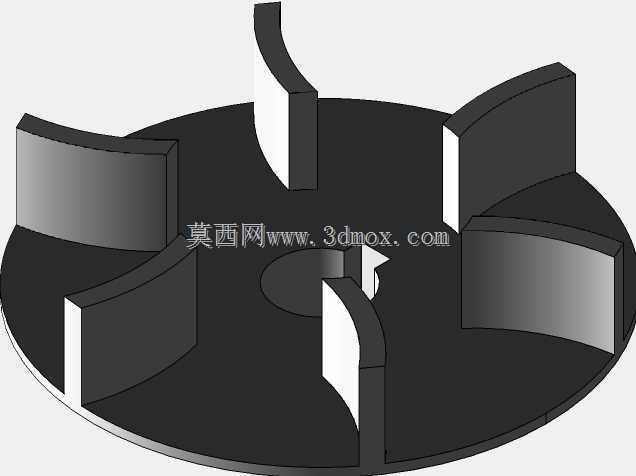

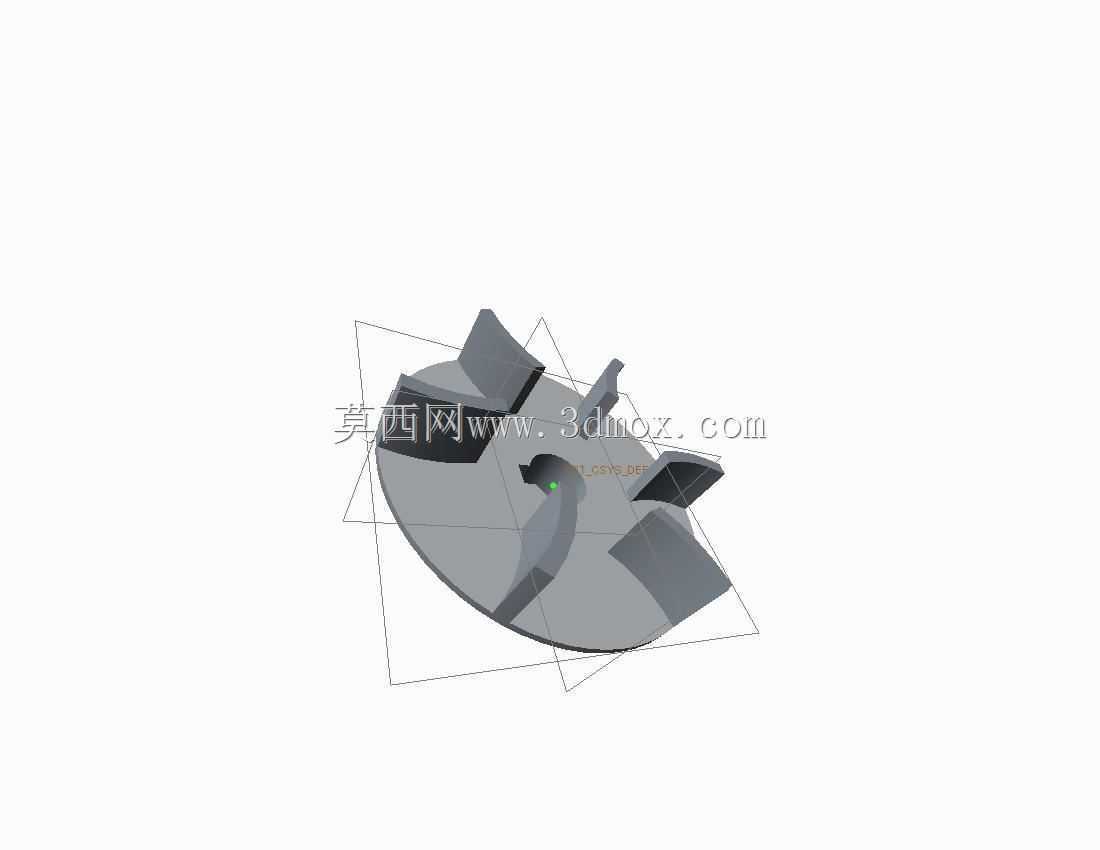

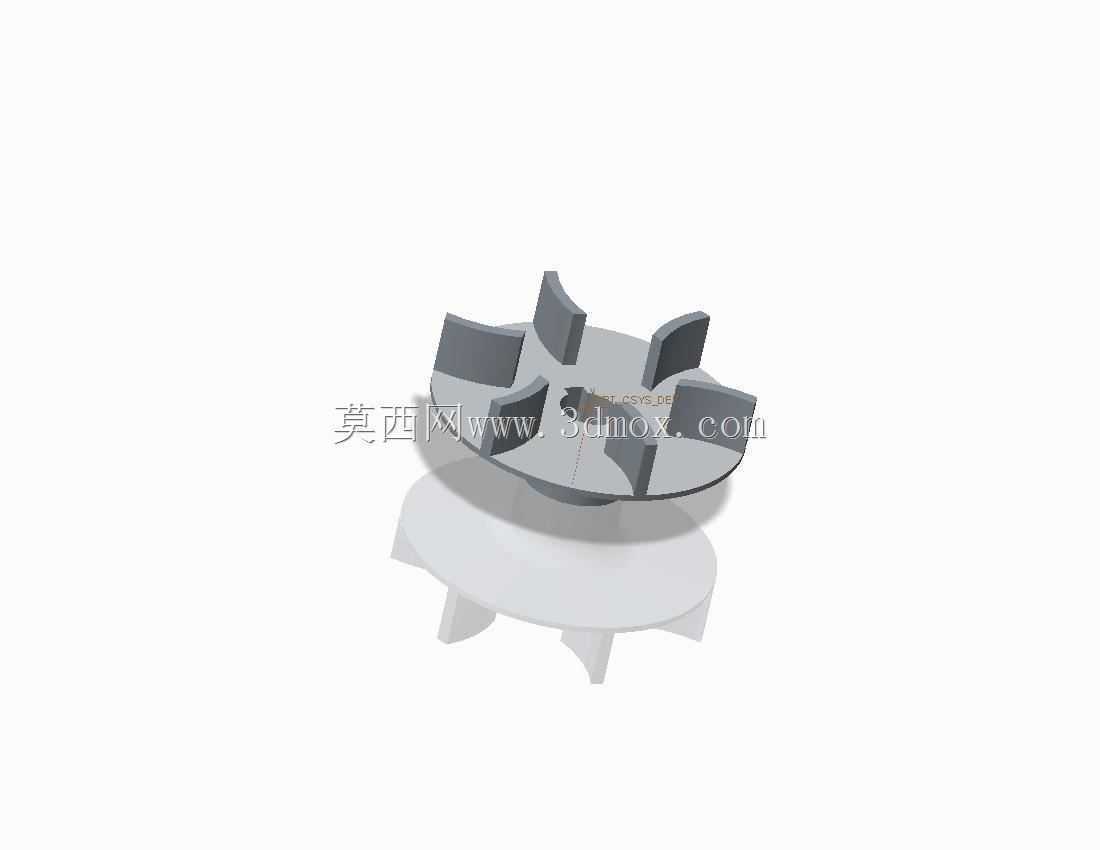

　　从结构组成看，模型保留了轮盘、多片空间扭曲叶片和中心轴部安装区域三部分。轮盘作为承托基体，承担叶片离心力并将扭矩传递到转轴；叶片沿轮盘周向均布，进口段与出口段采用不同的包角和倾角，使气流在流道内逐步转向、扩压，避免局部脱流。中心部位设置与轴配合的关键安装结构，用于限制叶轮相对转轴的周向转动和轴向窜动，保证高转速下扭矩可靠传递。

　　设计思路上，这类简化叶轮更突出基础装配关系和叶片空间形态，适合用于增压器原理验证、教学演示、初步方案比对以及旋转件建模练习。叶片并非平面直板，而是随轮盘半径变化形成三维曲面：靠近中心处流道窄、气流转向剧烈，叶型需要引导介质平顺进入；外缘处线速度高，叶片出口角决定气流排出方向和压升效果。轮盘背面与轴肩、锁紧件之间需预留压紧空间，前端则要考虑进气罩壳或蜗壳入口的间隙，防止旋转件与固定件发生擦碰。

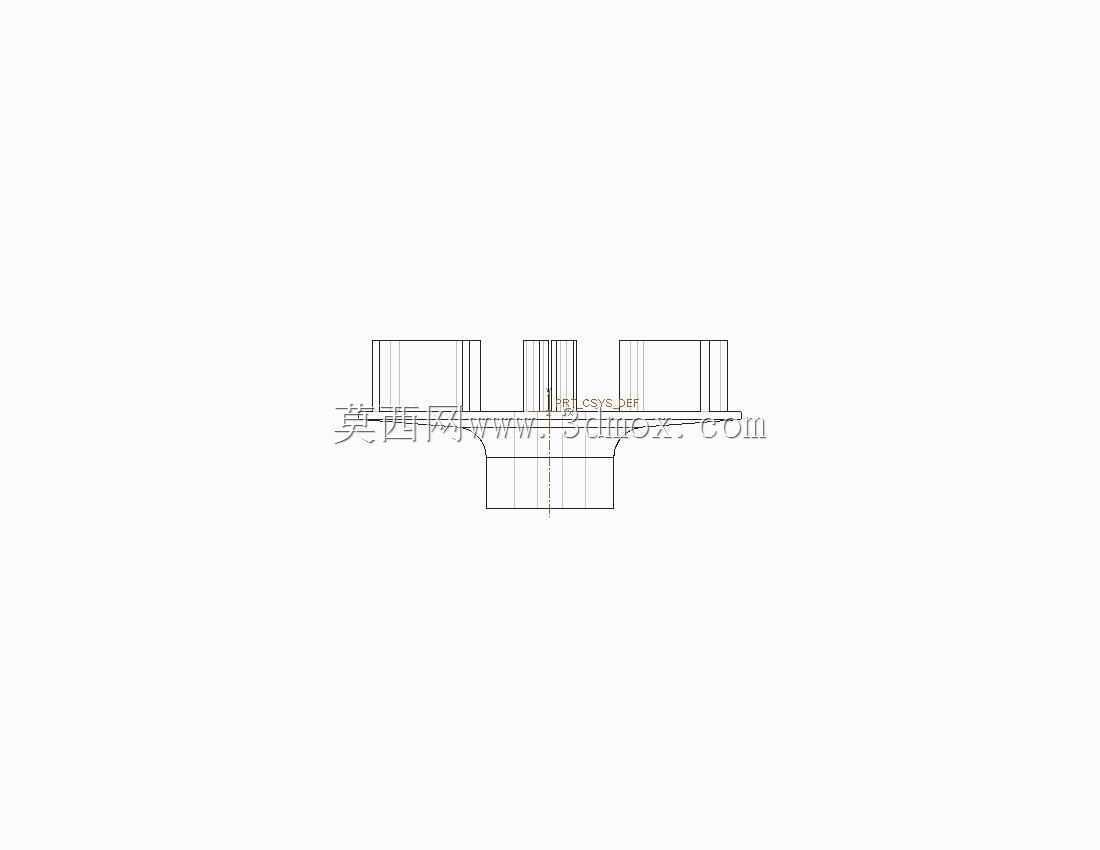

　　安装边界方面，中心孔或轴接结构的直径、配合长度和周向限位特征是建模与选型时必须控制的尺寸。叶轮外径决定其在蜗壳或压气机壳内的回转空间，轮盘厚度影响轴向定位位置，叶片最高点到壳体的径向间隙既要足够小以减少泄漏，又要容纳热膨胀、加工误差和振动偏移。若用于实际装配校核，还需同步检查轴端台阶、锁紧螺母或挡圈位置，确保叶轮压紧后不会与进气流道、密封件产生干涉。

　　在工程应用中，该类结构常见于小排量内燃机增压、小型气动设备、离心式压缩单元以及相关试验台。建模时可先建立回转基准，再绘制单片叶型并按圆周阵列复制，随后合并轮盘与中心安装体；对高速工况而言，叶片根部圆角、轮盘过渡区和质量偏心尤其需要关注，因为这些位置对应力集中和动平衡影响明显。虽然该模型呈现的是较基础的叶轮形式，但其轴上安装方式、周向叶片布局和流道导向逻辑，能够清晰反映涡轮增压器叶轮的核心构造，为后续细化叶型、增加配重、配合壳体和完成整机干涉检查提供明确的结构基础。
