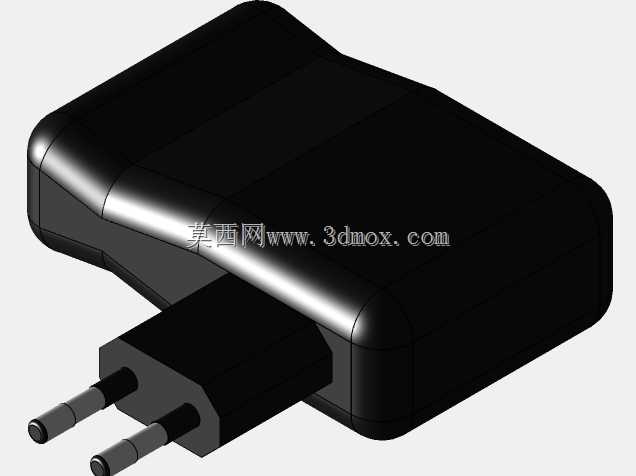

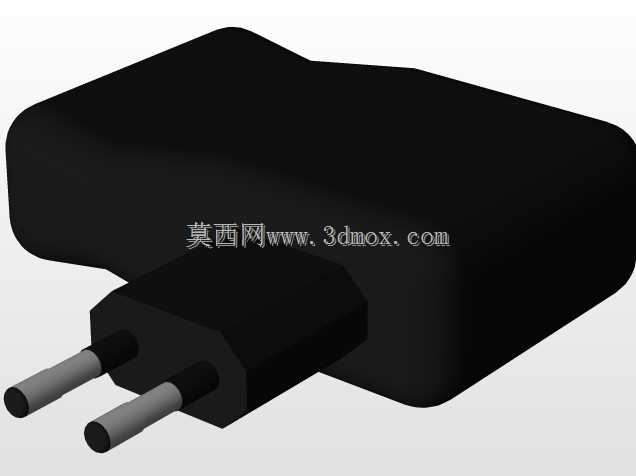

欧规插脚式墙插电源适配器结构设计

项目分类:变压器/电感器 发布时间:2025-01-15 ID:900590
  • 欧规插脚式墙插电源适配器结构设计
  • 欧规插脚式墙插电源适配器结构设计
  • 欧规插脚式墙插电源适配器结构设计

  这款墙插式电源适配器的三维结构设计,核心围绕日常消费电子的取电转换需求展开,日常应用场景覆盖手机、小型数码外设、便携智能硬件的居家、办公墙面取电场景,插脚直接嵌入墙面国标/欧规86型插座面板即可完成固定,无需额外外接输入线缆,能大幅减少桌面线材冗余,适配多数紧凑型桌面、墙面插座的使用环境。设计阶段首先考量的是插合状态的稳定性,插脚采用标准圆柱铜质插针结构,插针伸出长度、中心间距完全匹配对应区域的插座尺寸规范,插针根部做了阶梯式限位结构,插入插座后能避免插脚过度深入壳体内部,同时在插合时提供足够的保持力,避免日常插拔过程中出现松脱、接触不良的问题。

  壳体部分采用上下扣合的分体式结构,分型面设置在壳体侧面棱边位置,既可以保证合模后外观面的整体性,也能在内部预留足够的空间容纳AC-DC转换电路板、高压滤波电容、低压输出端的焊接结构,壳体边角全部做了大圆角过渡处理,一方面是避免注塑成型过程中出现应力集中导致的壳体开裂,另一方面也能在用户插拔时提升握持手感,避免尖锐棱角划伤手部。壳体表面采用细咬花的哑光质感处理,日常使用中不容易残留指纹和轻微划痕,能长期保持外观的整洁度。

  内部结构布局上,高压输入区域和低压输出区域做了明确的隔离筋设计,爬电距离完全满足安规设计要求,避免高压侧和低压侧之间出现击穿风险,插脚和内部电路板的连接采用铆压加焊接的双重固定方式,能承受至少上千次的插拔疲劳测试,不会出现插脚松动、脱焊的问题。输出端的线缆引出位置做了防弯折的应力释放结构,线缆根部和壳体衔接处设计了锥形的软胶防护套,日常使用中反复弯折线缆也不会出现线芯断裂的问题。整体外形尺寸控制在常规墙插适配器的紧凑范围内,宽度方向不会遮挡相邻插座的插孔位置,在多联插排上使用时也能留出足够的空间给其他插头,不会出现占位冲突。

  壳体的壁厚设计均匀控制在1.8mm左右,既可以保证壳体的结构强度,跌落测试时从1米高度自由落体到水泥地面不会出现壳体碎裂、内部元件脱落的问题,也能控制整体的塑料用量,降低产品的整体重量,插在墙面插座上不会因为自重过大出现下坠、松脱的情况。散热结构的设计上,没有在壳体表面开设明显的散热通孔,避免日常使用中灰尘、水渍进入壳体内部造成电路故障,而是通过壳体内部的导热筋位将发热元件的热量传导到整个塑料壳体上,通过壳体表面自然散热,在额定负载下长期工作时,壳体表面温度控制在安规要求的安全范围内,不会出现烫伤用户的风险。插脚的位置设计在壳体的一侧端面,和壳体重心处于同一条轴线上,插入插座后整体的受力均匀,长期使用也不会导致插座内的弹片出现变形。
