胶带滑动机运行辊专用直齿传动齿轮

在包装耗材加工领域，胶带分切、复卷工序的滑动机组是保障成品带材张力稳定、走带精度的核心设备，而运行辊作为直接接触胶带基材、牵引带材匀速行进的承载部件，其传动端的动力传递可靠性直接决定了整线的生产良率与运行稳定性。这款齿轮正是为胶带滑动机的运行辊配套设计的专用传动零件，区别于通用标准齿轮，其参数匹配完全围绕运行辊的负载特性、安装空间做了定向优化，可直接替换同工况下的磨损备件，也可作为新设备开发时的传动端选型参考。

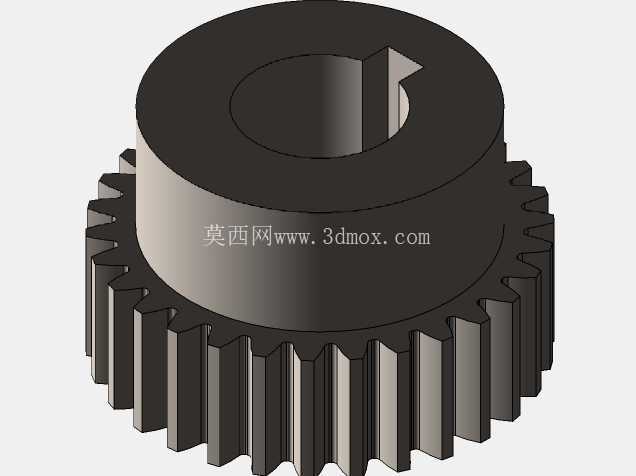

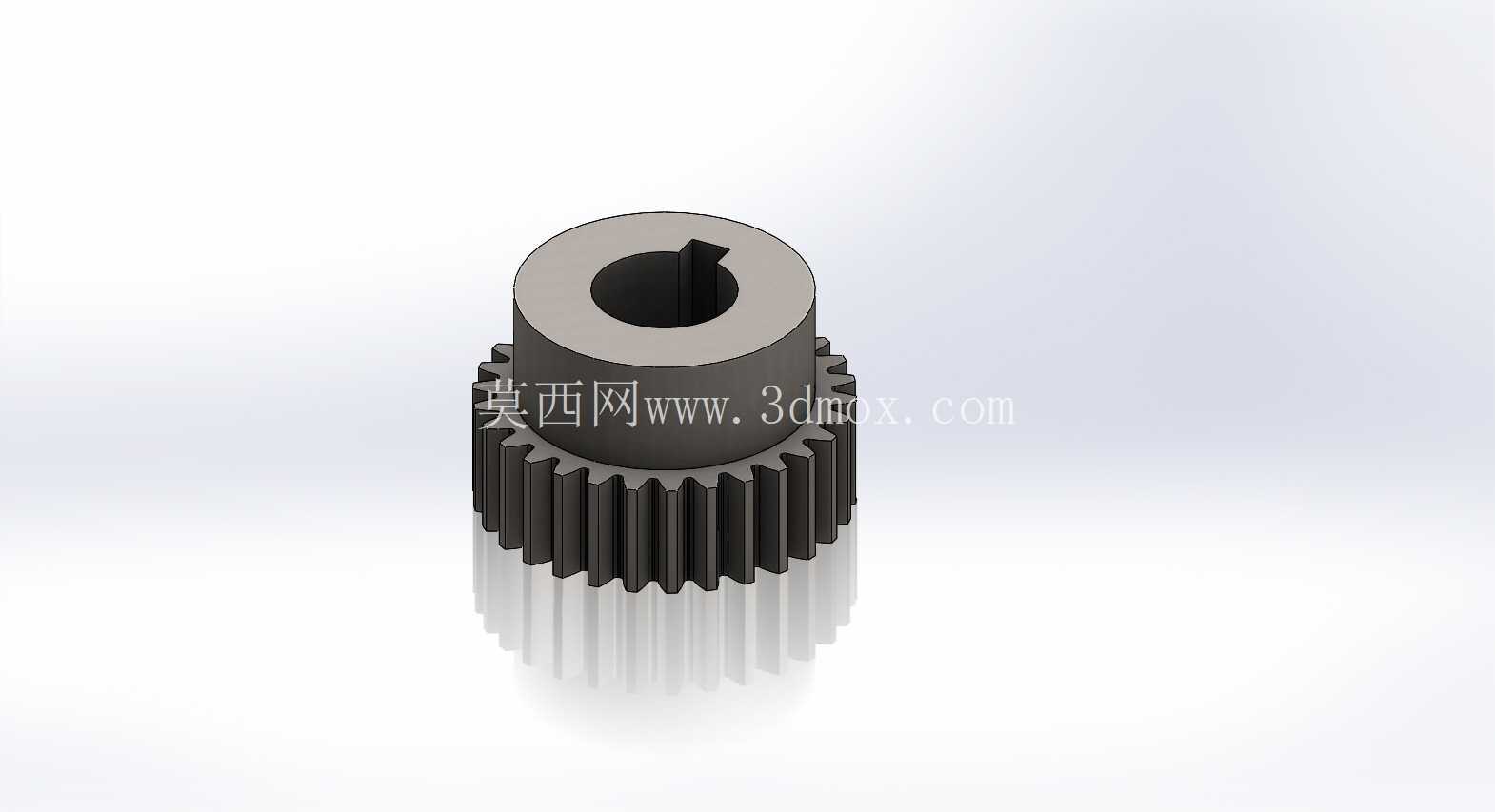

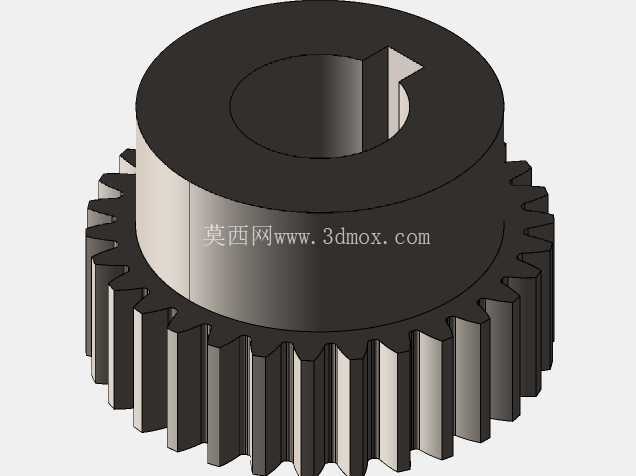

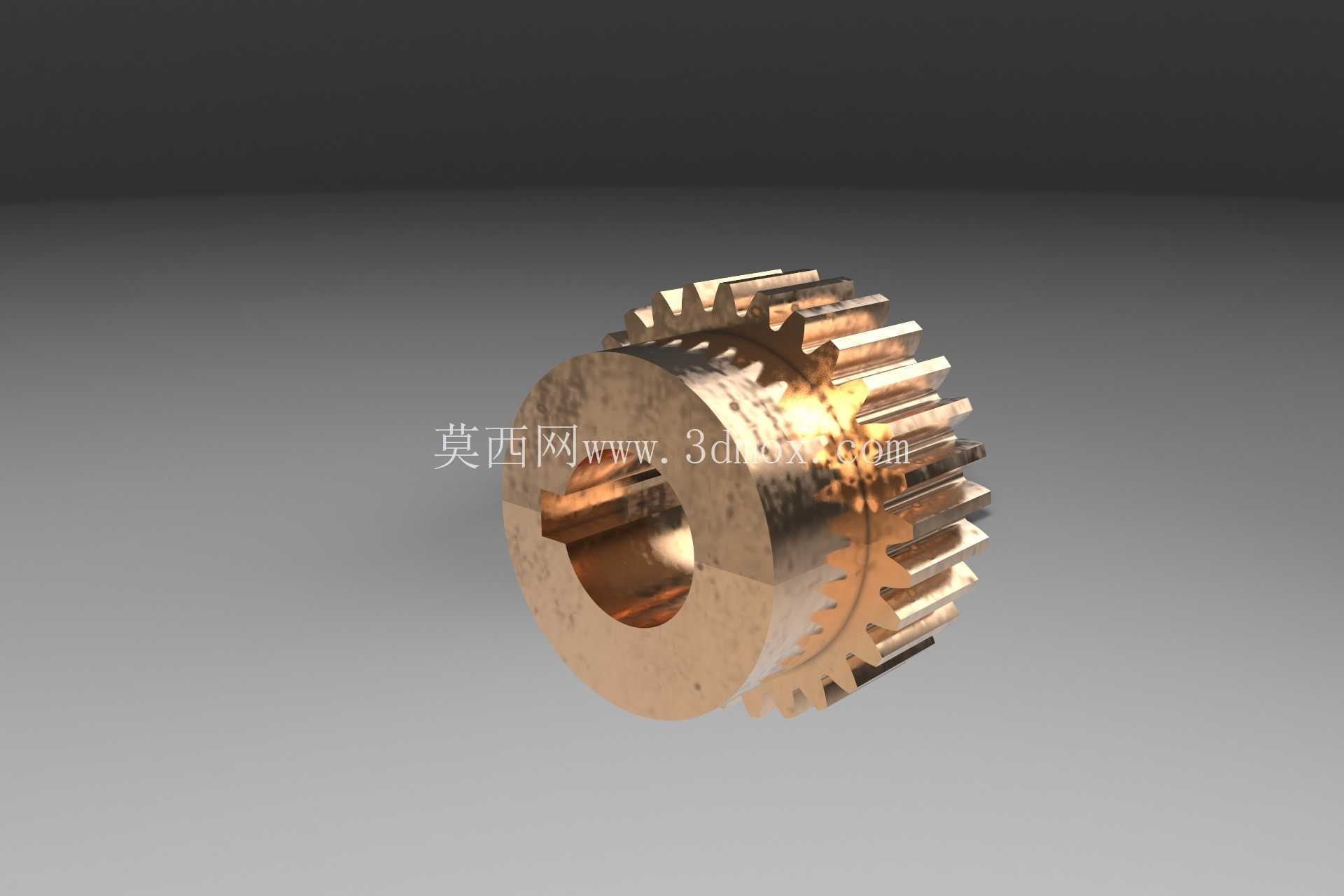

从功能特性来看，该齿轮采用直齿圆柱齿形设计，齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，支撑轴承仅需承受径向载荷，大幅降低了运行辊两端支撑组件的负载复杂度，尤其适合胶带滑动机这类中低速、恒定负载的连续运转场景。齿轮内孔设计有标准平键键槽，装配时可通过平键实现与运行辊轴端的周向固定，避免动力传递过程中出现轴与齿轮的相对打滑，键槽的位置与尺寸公差经过校核，可保证装配后齿轮的径向跳动控制在允许范围内，防止运行过程中出现齿面偏载、辊面跳动超差的问题，进而避免胶带基材出现跑偏、拉伸变形等质量缺陷。

设计思路上，这款齿轮没有追求过高的精度等级，而是匹配胶带设备的实际工况做了成本与性能的平衡：齿部参数经过载荷校核，可满足运行辊牵引胶带时的持续扭矩传递需求，齿顶高、齿根圆角均做了优化，既保证了啮合重合度，降低传动过程中的冲击与噪音，也避免了齿根应力集中导致的断齿风险。齿轮的轮毂宽度经过针对性设计，既保证了与辊轴的配合长度，提升轴孔配合的稳定性，也不会过度占用安装空间，适配胶带滑动机运行辊端紧凑的安装腔室，装配时无需对周边的机架、护板做额外切割修改。

从安装边界来看，齿轮的内孔直径与常用的胶带滑动机运行辊轴径匹配，轮毂端面可通过轴端挡圈实现轴向定位，装配时需保证齿轮端面与辊轴轴线的垂直度，避免啮合时出现齿面接触不均的问题。齿顶圆尺寸经过严格控制，可保证与配对齿轮啮合时的标准中心距，无需额外调整轴承座位置即可实现顺畅啮合，齿宽参数匹配运行辊的负载需求，在持续运转过程中齿面接触应力处于材料许用范围内，可保证长期运行的磨损量处于合理区间，减少设备日常维护的备件更换频率。

实际应用中，这类齿轮安装在运行辊的动力输入端，与减速机构的输出齿轮啮合，将电机输出的扭矩平稳传递到运行辊上，带动辊面匀速转动，通过辊面与胶带基材之间的摩擦力牵引胶带按照设定速度行进。相比采用同步带传动的结构，齿轮传动的传动比恒定，不会出现带传动的打滑问题，可保证运行辊的线速度稳定，尤其适合对张力控制要求较高的薄型胶带加工场景，避免因速度波动导致的胶带拉伸变形、分切端面不齐等问题。齿轮的材质选择兼顾了耐磨性与加工经济性，常规工况下采用优质中碳钢加工即可满足使用需求，齿面经过适当的热处理强化后，可进一步提升齿面硬度，延长使用寿命，适配车间多班次连续生产的使用需求。

在结构细节上，齿轮的轮毂与轮缘之间采用等强度过渡设计，既减轻了零件自身重量，降低了转动惯量，也保证了整体结构强度，启动与停机过程中不会出现过大的冲击载荷。键槽的加工位置与内孔的同轴度经过严格控制，装配后可保证齿轮的动平衡性能，避免高速运转时出现振动，影响运行辊的转动平稳性。对于设备维护人员来说，这款齿轮的安装拆卸十分便捷，拆卸时仅需拆下轴端挡圈，即可沿轴向将齿轮从辊轴上取出，无需拆解周边的其他传动组件，大幅缩短了备件更换的停机时间，提升设备的稼动率。
