椭圆格纹金属袖扣装配结构设计

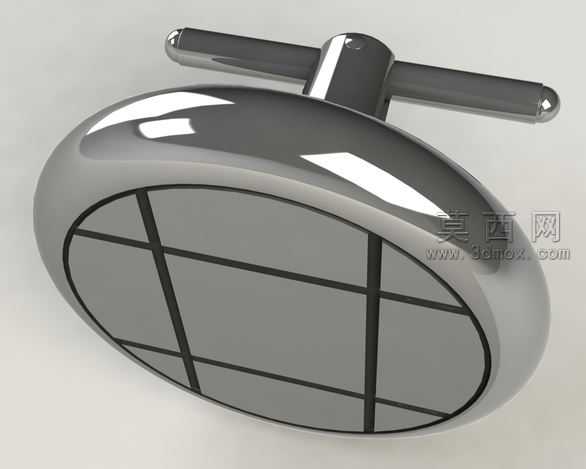

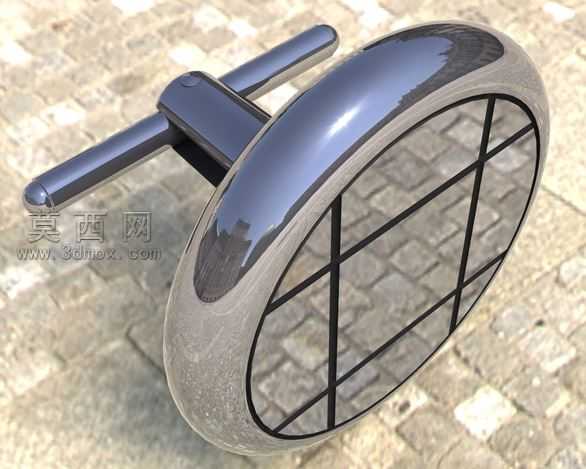

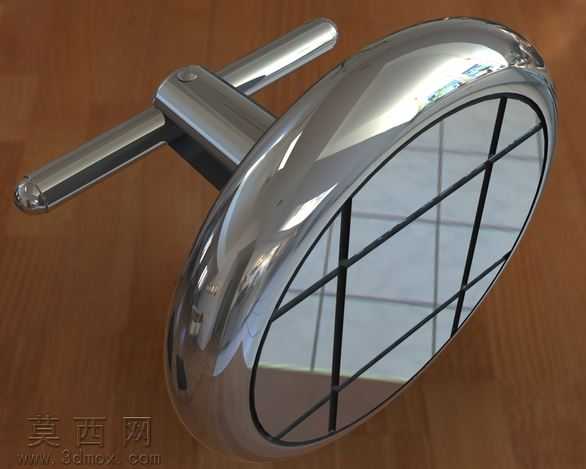

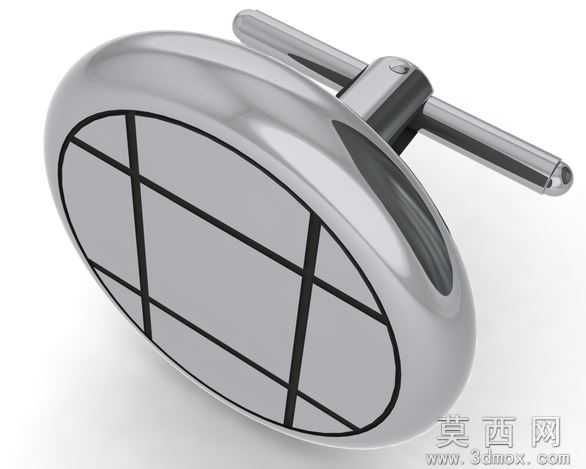

本作品为椭圆格纹金属袖扣的三维装配设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先拆分袖扣的两大核心功能模块：一是用于穿入衬衫扣眼的T型旋转固定插脚，二是外露的椭圆装饰主体，两个模块通过背部的旋转连接轴实现装配配合，插脚可绕轴完成90度旋转，实现穿戴时的锁止与拆卸功能。建模过程中对插脚的边缘做了R0.3mm的圆角过渡处理，避免尖锐棱角划伤面料或皮肤，同时对插脚与连接轴的配合公差做了合理预留，保证旋转操作的顺滑度无卡顿。装饰主体部分采用椭圆外轮廓设计，正面做了下沉式格纹凹槽结构，凹槽线条均匀分布形成九宫格样式的视觉分区，建模时严格控制凹槽深度为0.8mm，既保证格纹的视觉层次感，又不会因凹槽过深积藏污渍。材质与渲染阶段，主体外框采用亮面镀铬金属材质，调整材质反射率至85%、粗糙度0.1，模拟高抛光金属的镜面反射效果，能够清晰映照周围环境光影，还原真实金属配饰的质感；格纹凹槽部分采用哑光黑镍材质，粗糙度设置为0.6，与亮面外框形成强烈的材质对比，突出格纹的装饰线条；T型插脚部分采用与外框一致的镀铬材质，保证整体视觉风格统一。渲染时采用户外砖石地面作为环境背景，添加柔和的自然光照明，调整光线角度让金属表面形成自然的高光带，同时开启环境光遮蔽效果，让格纹凹槽、连接轴缝隙处的阴影更自然，增强模型的立体真实感。设计思路上，这款袖扣定位商务正装配饰，整体造型简约大气，椭圆轮廓相比传统正圆形袖扣更具设计感，格纹元素呼应正装面料的肌理感，不会过于花哨同时能体现穿搭细节；装配结构完全还原真实袖扣的使用逻辑，所有零件可拆分单独编辑，既可以用于配饰设计的效果展示，也可作为五金配饰结构设计的参考案例，模型的所有尺寸均符合常规男士袖扣的行业通用规格，具备实际生产的参考价值。
