火星探测器摇臂转向架轮组装配结构

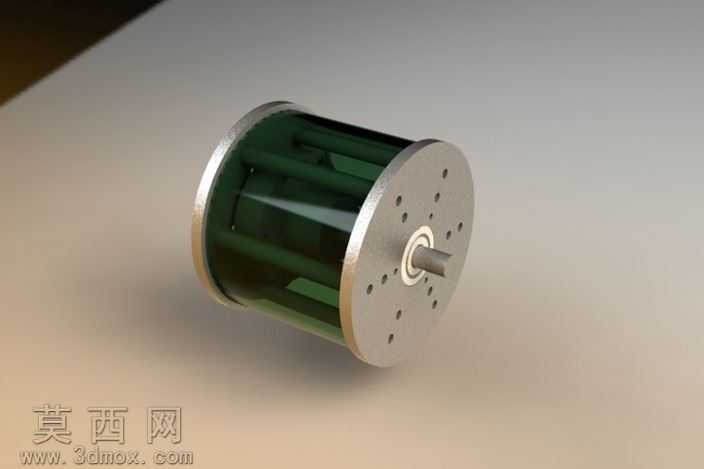

本模型为面向火星探测机器人项目设计的摇臂转向架悬架系统轮组装配结构，采用三维参数化建模方式完成全零件的精准构建，完整还原轮组、轴承、中心轴等核心部件的装配关系。建模过程中首先对轮组的功能需求进行拆解，明确该轮组需要适配崎岖外星表面行进的承载与转动需求，先完成中心传动轴的基准建模，以轴的安装定位尺寸为基准，依次构建内圈定位结构、滚动轴承装配位、轮辋连接法兰、轮体支撑骨架等结构，所有配合面均按照机械装配公差要求预留合理间隙，保证虚拟装配下无干涉问题。材质渲染阶段，对金属结构件采用哑光银灰色金属材质，还原航空航天常用铝合金构件的表面质感，对轮体内部的支撑结构采用半透明深绿色工程塑料材质，既可以直观展示内部的支撑筋布局，也能区分不同功能的零件层级，中心轴的伸出端做了金属切削纹理的细节处理，轴承配合位置做了高光金属质感表现，突出转动配合面的加工精度要求。结构设计上，该轮组采用双侧法兰定位的结构，端盖上均匀分布的安装孔用于固定轮辋与外侧行走轮面，中心位置的轴承安装位采用台阶式定位结构，可同时承受径向载荷与行进过程中的轴向冲击载荷，内部的多根周向分布支撑柱将两端法兰刚性连接，保证轮组整体的结构强度，同时控制整体重量，符合探测机器人的轻量化设计要求。设计思路围绕探测机器人的复杂地形通行需求展开，摇臂与转向架的连接接口集成在轮组端盖的安装点位上，无需额外设计转接构件即可完成悬架系统的快速装配，轴承与中心轴的配合采用标准件适配设计，可直接选用通用型号的滚动轴承完成实物装配，降低后续原型制作的零件采购成本，整体模型的所有结构均做了工艺可行性校验，不存在无法加工的异形结构，可直接用于后续的工程样机开发与运动仿真验证。
