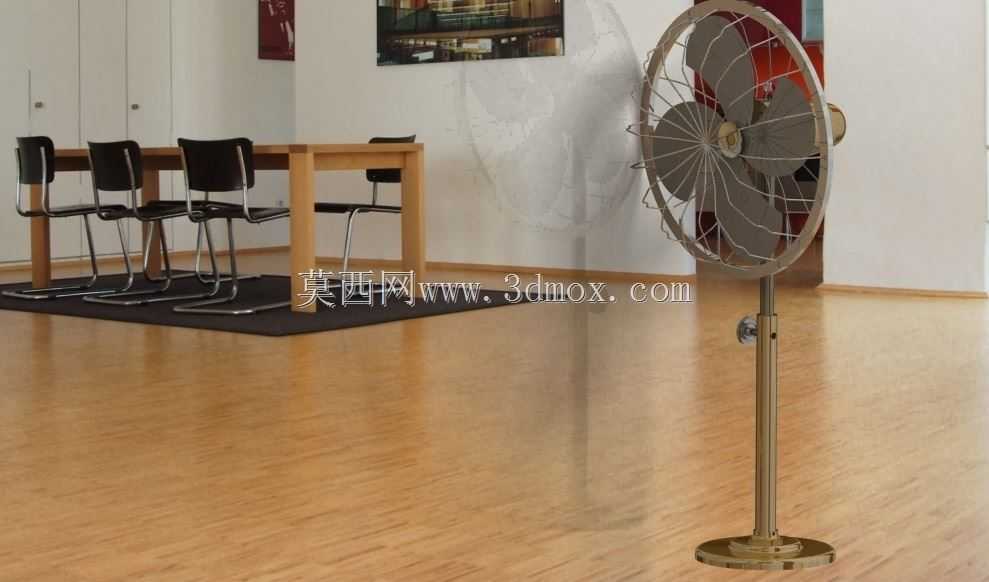

复古金属落地扇三维结构设计方案

　　这款落地扇的三维建模完全围绕民用通风场景的实际使用需求搭建，日常可放置于客厅、餐厅、小型办公区等开阔室内空间，通过驱动扇叶旋转加速空气流通，在夏季实现环境降温、提升体感舒适度的作用，也可用于加快室内潮气散逸、辅助空气循环。从结构设计逻辑来看，整体采用立式落地布局，底部配置圆形配重底座，建模时充分考虑了整机重心分布，将驱动电机、摇头机构的重量通过金属立杆垂直传导至底座中心，底座直径设置为立杆直径的4.2倍，确保扇头在最大仰角、最高转速运行时不会出现侧翻风险，底座底部预留了3mm深度的防滑脚垫安装槽，可适配橡胶防滑垫的安装，避免设备在光滑木地板、瓷砖地面上出现移位。

　　立杆部分采用两段式伸缩结构设计，下段为固定壁厚的金属圆管，上段为可滑动调节的内管，两者配合间隙控制在0.2mm，侧面设置锁紧旋钮结构，可根据使用场景的坐姿、站姿高度需求，在1.1米到1.4米的高度区间内自由调整扇头高度，调整到位后旋钮的压紧力可完全固定内管位置，不会出现扇头下滑的问题。扇头部分是整机的核心功能单元，建模时还原了金属防护网罩的结构，前后网罩通过圆周分布的卡扣实现快拆连接，网罩钢丝间距控制在12mm以内，既保证通风效率，又能避免手指误触高速旋转的扇叶，符合家用电器的安全防护要求。

　　扇叶采用四片金属冲压成型结构，每片扇叶的扭转角经过曲面优化，建模时通过曲面放样还原了扇叶的翼型截面，确保旋转时可以推动更大范围的空气流动，同时降低风切产生的运行噪音。扇头与立杆的连接位置设置了俯仰调节与水平摇头机构，俯仰角度可在向上15度到向下10度之间手动调整锁定，水平摇头机构可带动扇头在90度范围内往复摆动，扩大送风覆盖范围，避免固定直吹带来的体感不适。整机的外观设计走复古金属质感路线，所有金属结构件的边角都做了R2以上的圆角过渡，既避免加工组装时的锐边划伤风险，也让整体外观更具质感，适配北欧、工业风等多种室内装修风格。

　　建模过程中对所有装配配合面都做了公差预留，比如网罩与扇头前盖的配合止口、伸缩管的滑动面、旋钮的螺纹连接位置，都按照实际五金加工的公差等级设置了配合间隙，确保结构组装时不会出现干涉，同时满足量产加工的工艺要求。从安装边界来看，整机最大展开直径为扇叶旋转直径450mm，放置时需要预留后方100mm、左右各300mm的通风空间，避免遮挡进风影响送风效率，底座的安装平面要求平面度误差不超过2mm，确保设备放置平稳。
