星型排布活塞曲柄联动组件结构设计

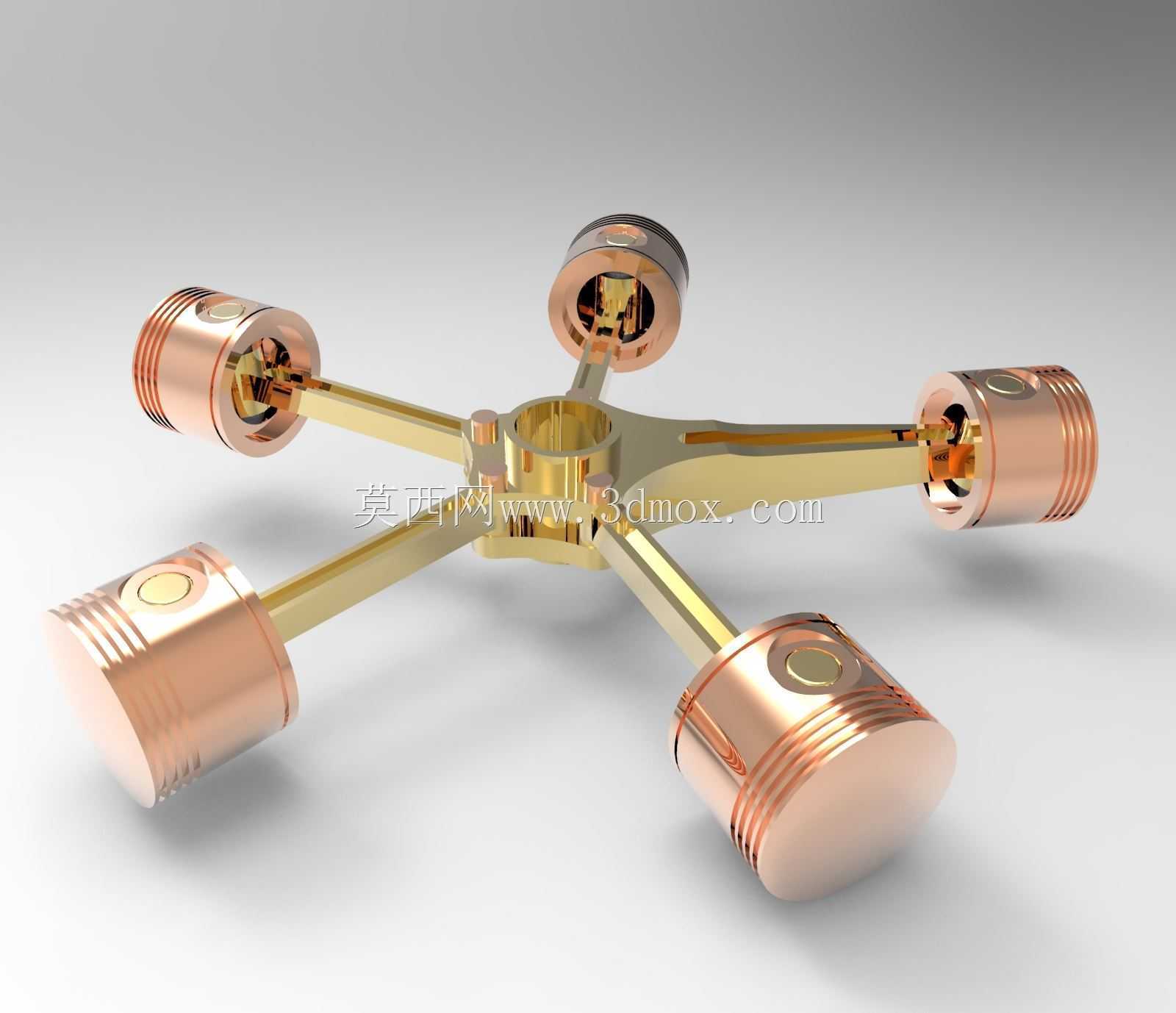

　　这套星型排布的活塞曲柄联动结构，核心是通过中心曲柄的回转运动，带动周向均匀分布的五组活塞完成往复直线运动，实现热能到机械能的转换输出，这类结构最早广泛应用于航空活塞发动机、小型固定式动力机组，部分紧凑型特种动力设备也会采用该布局来压缩整机轴向尺寸。从结构设计逻辑来看，五组活塞沿中心曲柄销的回转中心呈72度等角分布，每一组活塞都通过独立的连杆与中心曲柄的铰接端连接，这种布局相比直列排布的活塞组件，能在相同的排量要求下大幅缩短整机的轴向长度，让动力单元的重心更靠近安装基准面，降低设备运行时的振动幅值。设计过程中首先要确定的是曲柄的回转半径，这个参数直接决定了活塞的行程长度，需要匹配对应活塞的排量需求，同时要校核连杆的摆动角度，

　　避免连杆在运动到上下止点位置时与活塞销座、曲轴箱内壁发生运动干涉。活塞部分采用了筒式活塞结构，活塞裙部的导向长度经过匹配计算，能在往复运动中保持足够的支撑刚度，避免侧推力导致的活塞偏磨，活塞头部的环槽结构预留了气环、油环的安装位置，可满足实际工况下的密封与润滑需求。连杆采用了工字型截面设计，在保证足够抗拉、抗压强度的前提下尽可能降低往复运动件的质量，减少曲柄回转时的不平衡惯性力，中心曲柄的铰接部位设计了整体式轴套安装位，可通过压装耐磨轴套降低铰接副的磨损速率，延长组件的大修周期。安装边界方面，这套组件的径向最大尺寸由活塞处于外止点时的外圆轮廓决定，安装时需要预留足够的径向间隙，避免活塞运动时与周边壳体发生碰撞，

　　轴向安装尺寸需要匹配曲柄两端的轴承支撑位，保证曲柄的回转同轴度，同时要预留连杆摆动的轴向间隙，避免连杆端面与曲柄侧壁发生摩擦。实际应用中，这类星型活塞曲柄组件的动力输出平顺性优于同缸数的直列结构，因为多组活塞交替做功，曲柄输出的扭矩波动更小，不需要配备大质量的飞轮就能稳定输出动力，适合对安装空间、整机重量有严格限制的动力场景。设计建模时需要重点做运动仿真校核，逐帧验证每一组活塞在整个行程中的位置，确认连杆的摆动角度在允许范围内，活塞到达上下止点时的余隙高度符合设计要求，同时要做动平衡计算，在曲柄的对应位置设计平衡重结构，抵消活塞连杆组往复运动产生的惯性力，降低设备运行时的振动和噪声。组件的各连接部位都采用了标准化的铰接结构，活塞销与连杆小头、曲柄销与连杆大头的配合公差都按照通用机械零部件的配合标准选取，方便后续的维护和易损件更换，不需要定制特殊规格的连接件。
