在低压电源回路的布线作业中,接线端子是实现导线快速对接、避免导线直接铰接带来的接触不良、绝缘失效问题的核心连接部件,这款双路4mm间距的接线端子,主要适配小功率电源变压器次级侧的输出接线场景,也可通用在各类低压控制回路、小功率配电模块的导线接驳环节。从实际使用场景来看,这类端子常被用在小型开关电源、线性电源变压器的输出端,用来连接负载侧的导线,相比直接焊线的方式,端子连接的方式更便于后期设备维护时的线路拆装,不需要反复烫锡拆焊,能大幅降低现场运维的操作难度,也能避免多次焊接导致的焊盘脱落、引线损伤问题。

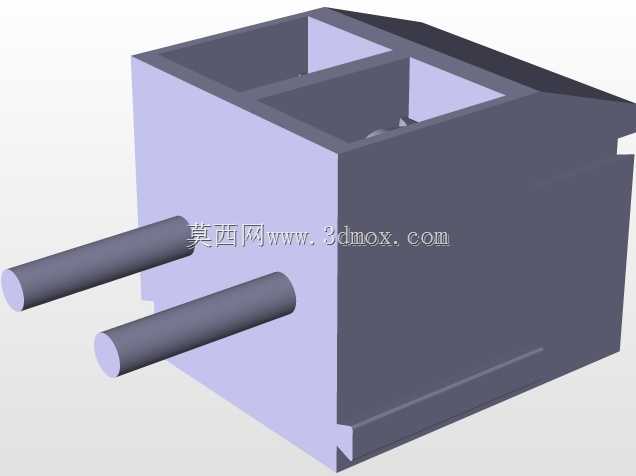

从功能特性上看,这款端子采用双路独立接线位设计,相邻接线位的中心间距为4mm,这个间距参数是经过绝缘耐压验证的,在常规低压交流、直流回路中,能满足相邻回路之间的爬电距离要求,避免不同电位接线端之间出现飞弧、击穿问题。端子的主体采用绝缘壳体结构,壳体带有安装导向卡槽,既可以直接插装在PCB板的对应焊位上完成波峰焊固定,也可以通过壳体侧边的卡扣结构卡装在设备内部的绝缘安装槽位中,适配不同的设备装配需求。伸出的两个金属插脚是接线端的导电部分,金属部分采用导电性能优良的铜基材质加工,表面做镀锡处理,既能降低接触电阻,减少大电流通过时的发热损耗,也能提升金属件的抗氧化能力,延长端子的实际使用寿命。
在设计思路层面,这款端子的结构充分考虑了自动化装配的需求,壳体外形做了统一的导向倒角,在SMT或者波峰焊上料过程中,不会出现卡料、反向插装的问题,壳体内部的金属卡位结构采用倒刺式设计,金属插脚压入壳体后不会出现松脱、移位的情况,能承受常规接线时的拉扯力,避免导线拉扯导致的端子内部接触件脱出。壳体的内部型腔做了分隔设计,两个接线位之间有独立的绝缘隔筋,进一步强化相邻回路之间的绝缘性能,即使在潮湿、多尘的使用环境中,也能降低回路之间短路的风险。端子的插脚直径和伸出长度经过匹配设计,既能满足PCB板焊接时的焊锡浸润要求,保证焊接强度,也不会因为插脚过长导致焊接后焊盘之间连锡,适配常规厚度的PCB板安装需求。
从安装边界来看,这款端子的整体外形方正,安装时占用的PCB板面积较小,4mm的间距设计刚好匹配常规低压布线的安全距离要求,不需要额外预留过大的绝缘间隙,能有效节省PCB板的布线空间,适合在空间紧凑的小型电源模块、控制板卡上使用。壳体的高度尺寸经过优化,安装后不会和周边的电容、变压器等较高元器件产生空间干涉,在设备内部的堆叠装配中也不会出现顶壳、挤压的问题。实际选型使用时,需要注意这款端子的额定载流能力和导线线径的匹配,4mm间距的双路端子通常适配1.5平方毫米及以下的铜导线,能满足小功率电源回路的载流需求,接线时只需要将剥好绝缘层的导线插入对应的接线位,通过端子自带的压线结构完成固定,不需要额外的焊锡辅助,接线操作简单,接触可靠性高。在三维建模过程中,这类端子的建模需要重点关注壳体的卡扣结构、金属插脚的位置度公差,以及相邻接线位的间距精度,因为这些尺寸直接影响到端子的实际装配适配性,如果尺寸偏差过大,会出现插装不到位、卡扣无法卡紧、相邻端子干涉等问题,建模时需要充分考虑注塑件的拔模斜度、金属件的冲压公差,保证模型和实际生产的零件尺寸一致,方便后续在整机设计中完成虚拟装配验证,提前排查装配干涉问题。
