长条式负离子发生装置结构设计

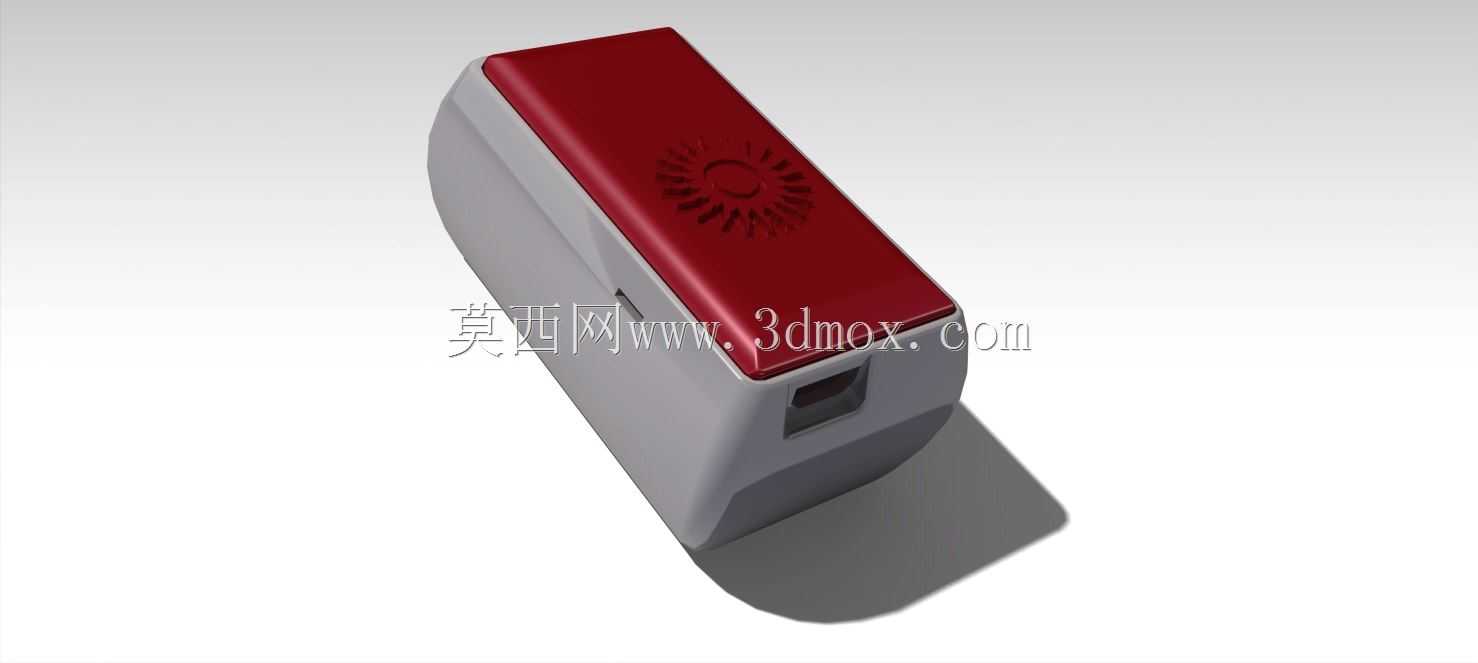

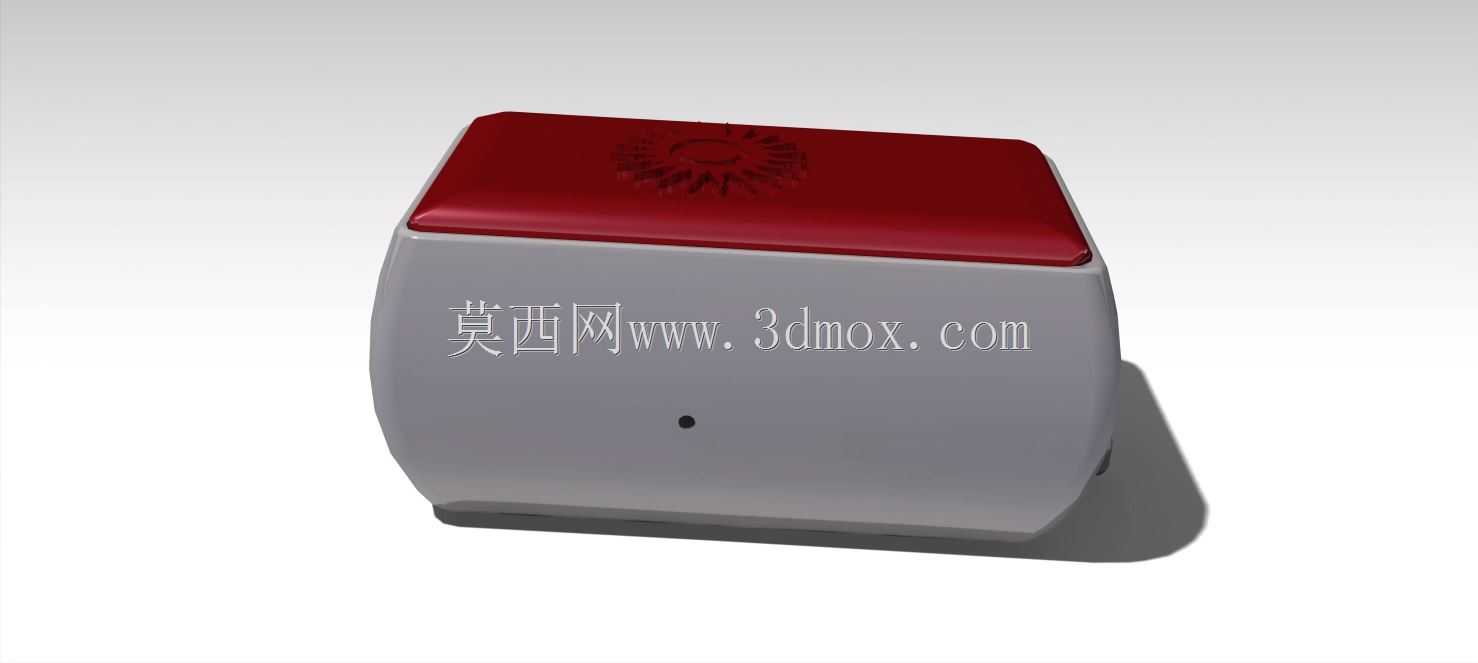

　　这款长条式负离子发生装置，在结构设计阶段优先考虑了小空间嵌入式安装的适配性，整体采用方角过渡的盒体造型，上壳做了内凹的放射状格栅开孔，既保证内部离子发生模块的电离端气流流通，又能避免外部异物直接触碰内部高压元件，降低使用过程中的安全隐患。从实际应用场景来看，这类装置常被集成在桌面空气净化配件、小型医疗护理设备、车载空气优化组件、新风系统末端模块中，依靠高压电离原理释放负氧离子，实现局部空间的空气沉降净化，去除悬浮颗粒物、改善密闭空间内的空气体感。

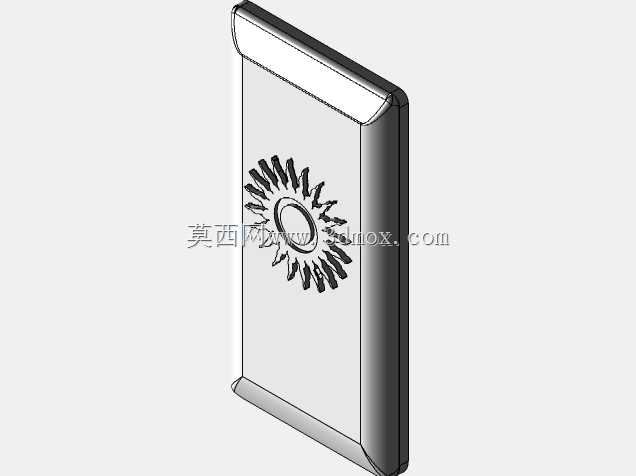

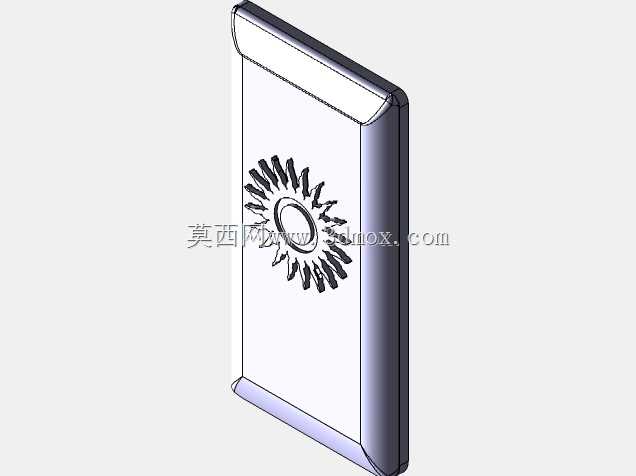

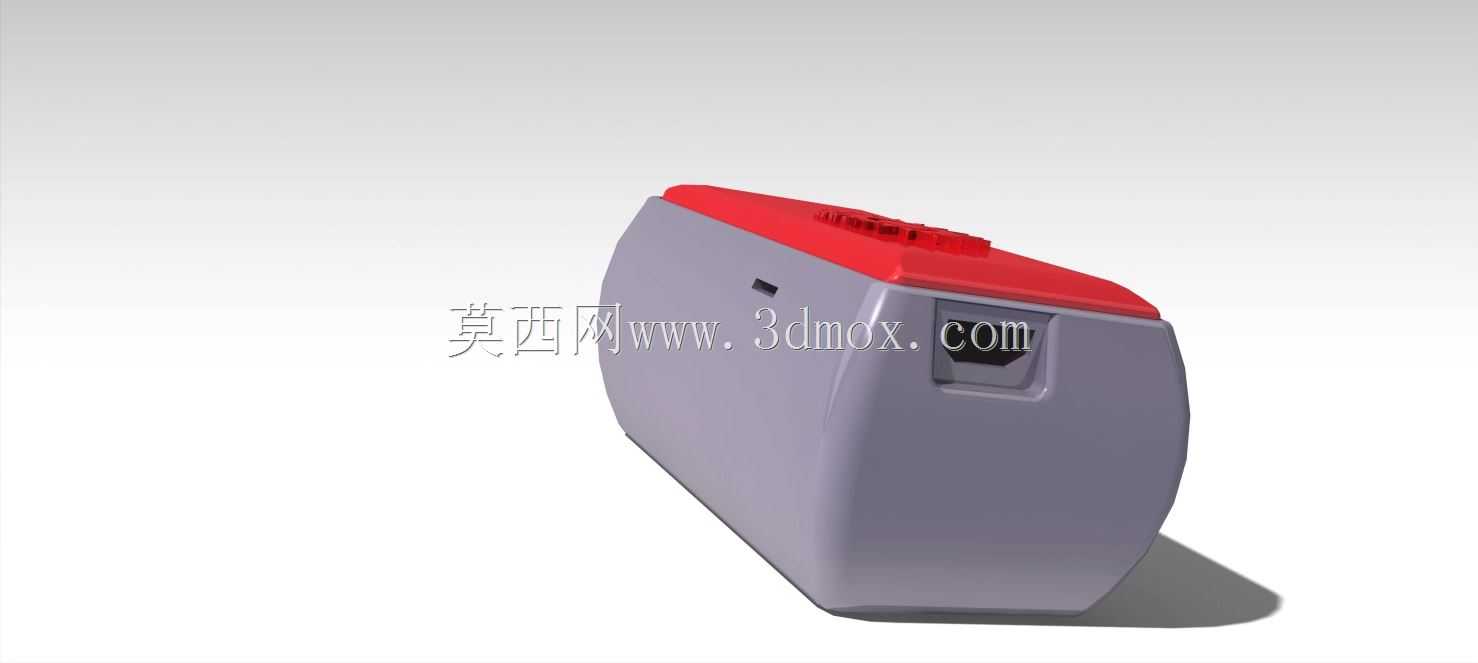

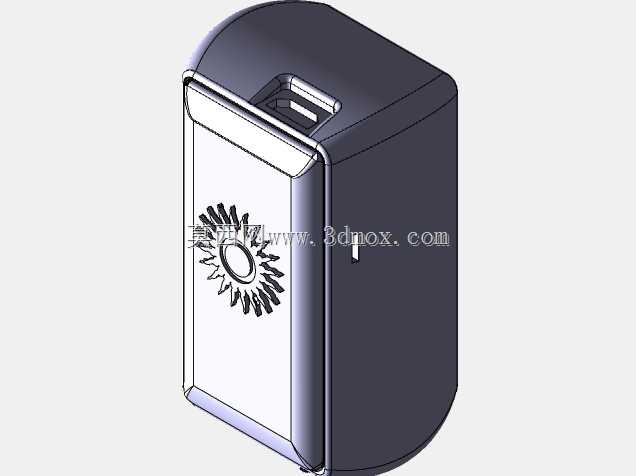

　　设计过程中，壳体采用上下扣合的装配结构，侧边预留了标准USB供电接口的安装位，不需要额外定制供电接插件，直接适配常规5V直流供电场景，降低配套设备的供电设计改造成本。上壳的放射状格栅并非装饰性结构，每一条格栅的开槽宽度控制在1.2mm以内，既满足手指防触碰的安规要求，又能让电离产生的负离子顺着格栅导向顺利向外扩散，避免金属壳体对离子场形成屏蔽，影响实际发生效率。装置的边角做了R2.5的小圆角过渡，没有尖锐棱角，在嵌入式安装或者外露使用时，都不会出现刮碰线缆、划伤安装人员的问题。

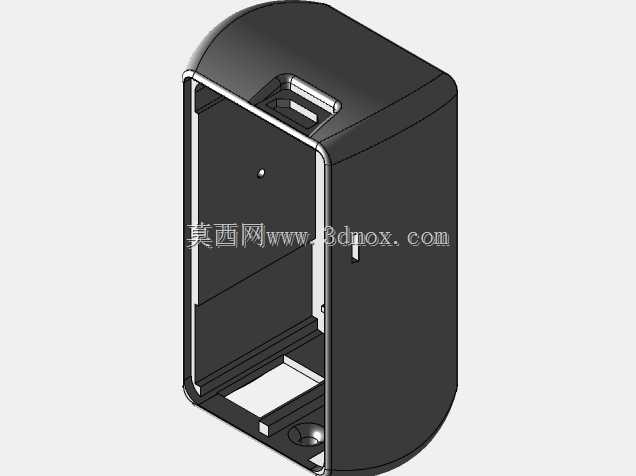

　　从安装边界来看，这款装置的整体外形尺寸控制在极小的范围内，长度方向预留的安装余量不超过5mm，宽度方向可以适配宽度20mm以上的设备内部安装槽，不需要额外设计固定支架，壳体背部可以直接粘贴双面胶或者预留卡扣位，就能快速固定在设备内部的塑料筋位上，不需要打螺丝固定，大幅提升装配线的组装效率。内部结构上，高压发生模块的安装位做了定位筋设计，模块放入后不会出现晃动偏移，高压输出端对准上壳格栅的中心位置，保证离子释放路径没有遮挡，供电接口的位置做了限位挡边，插拔USB接头时不会出现接口内陷的问题，提升反复插拔后的结构可靠性。

　　在实际选型适配时，这类长条结构的负离子发生器相比传统圆形结构的发生装置，更适合狭长空间的安装需求，比如长条型桌面台灯的灯杆内部、壁挂式新风机的侧边风道、医疗护理设备的扶手内部等空间受限的场景，不需要为了容纳发生装置额外修改设备的整体外形。壳体采用阻燃ABS材质，壁厚控制在1.5mm，既保证壳体的结构强度，又不会因为壁厚过大导致整体重量增加，安装后不会出现下坠脱落的问题。上下壳的扣合位做了0.3mm的过盈配合，装配后缝隙均匀，不会出现翘边、缝隙过大的问题，同时在扣合位预留了点胶槽，需要更高密封等级的应用场景可以在装配时打密封胶，提升装置的防尘能力，适配多尘环境下的长期使用需求。

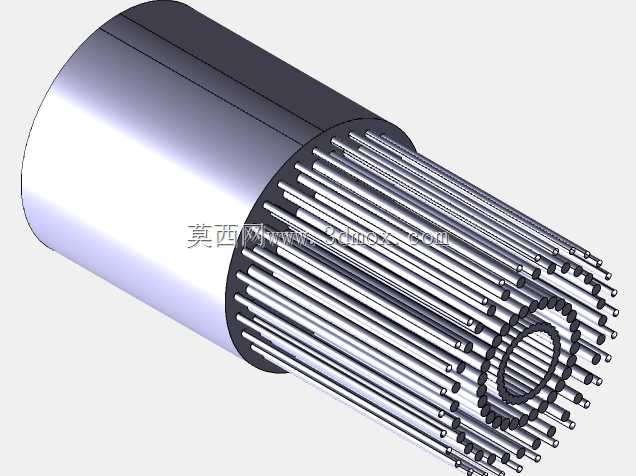

　　装置的电离端采用碳纤维刷头结构，相比传统金属针式电离端，碳纤维刷头的电离效率更高，相同供电功率下的负离子释放量更大，同时不会产生明显的臭氧副产物，适配医疗护理类设备的使用要求，不会对敏感人群造成刺激。设计阶段还考虑了电磁兼容的问题，高压模块的外围预留了屏蔽层安装位，需要降低电磁干扰的应用场景，可以直接加装薄金属屏蔽片，避免高压模块的工作干扰周边设备的电路正常运行，比如集成在带蓝牙、WiFi功能的智能设备中时，不会出现信号干扰的问题。
