头戴式护耳音频输出设备结构设计

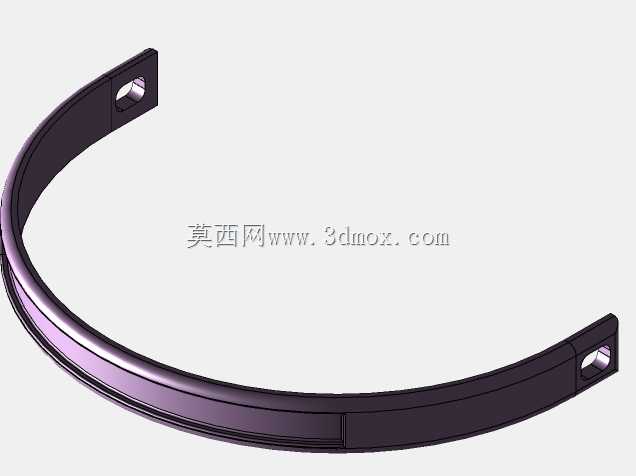

　　日常桌面办公、个人影音娱乐、专业音频监听场景中，头戴式耳机的结构合理性直接决定长时间佩戴的舒适度与声学表现的稳定性。这套三维结构完整还原了头戴护耳式耳机的核心装配关系，从工程落地角度拆解各部件的设计逻辑与安装边界，可作为消费电子结构设计、穿戴类配件建模的参考样本。先看佩戴支撑核心的头梁部分，整体采用弧形变截面设计，主体支撑骨架采用刚性材质保证夹持力的长期稳定性，外侧做哑光硬质包覆，内侧贴合头顶的区域设置柔性缓冲垫层，垫层宽度控制在28mm，避免窄边设计造成的头顶局部压强过大，头梁总展开长度适配540mm到620mm的头围范围，两侧伸缩调节段设置多档位卡位结构，每档调节步进为5mm，调节阻尼经过匹配，既不会因佩戴动作出现滑脱，也不会因阻尼过大造成调节卡顿。

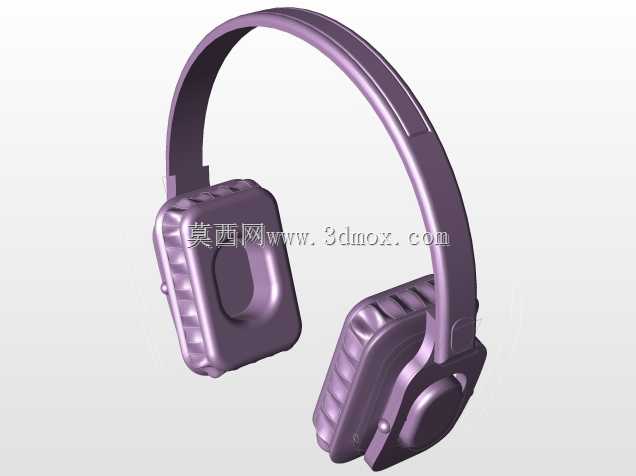

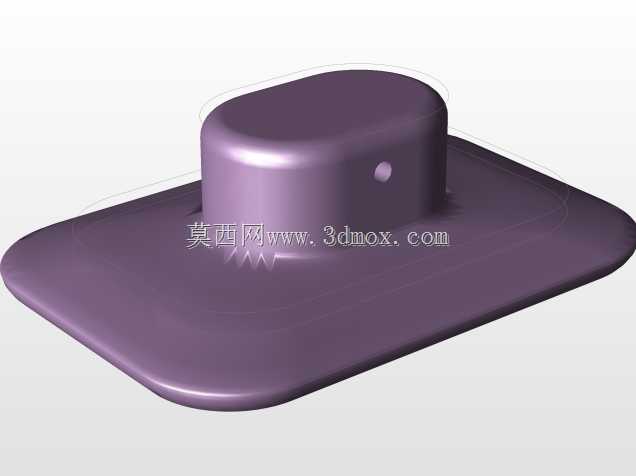

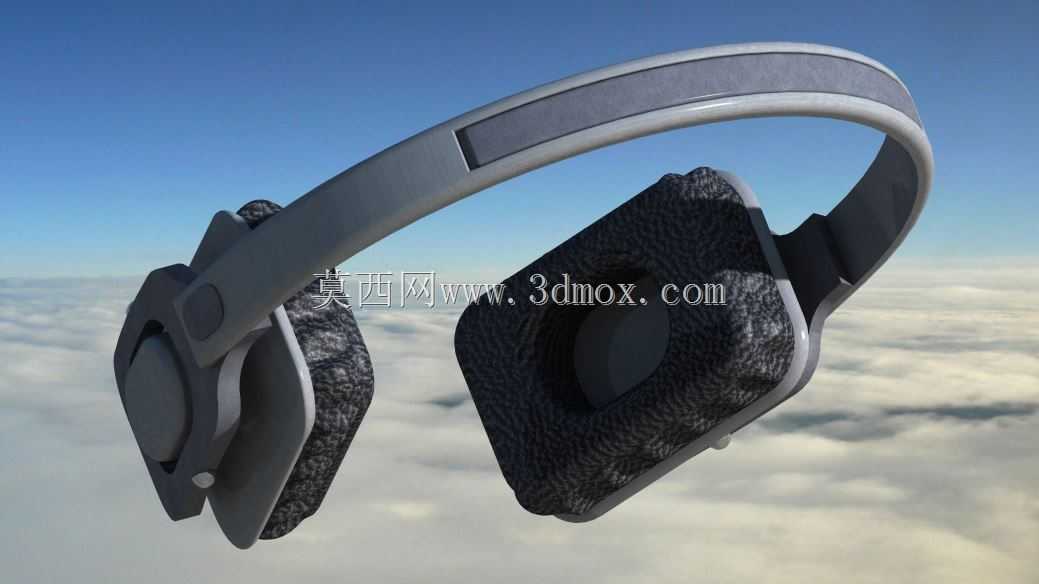

　　头梁与耳罩单元的连接部位采用转轴铰接结构，转轴具备两个方向的转动自由度：垂直方向可实现0到15度的仰俯角度调节，适配不同耳位的高度差；水平方向可实现0到20度的内外偏转，贴合不同脸型的侧面轮廓，避免耳罩与面部之间出现缝隙漏音，铰接部位的转轴阻尼设置为可保持任意调整角度的状态，无需额外锁止结构即可维持调整后的佩戴位置。耳罩单元作为核心的声学承载与佩戴接触部件，整体采用方形圆角的轮廓设计，相比正圆形耳罩更贴合人耳的自然生长形态，耳罩内部净空尺寸为长65mm、宽45mm、深30mm，可完整包覆绝大多数成年人的耳廓，避免耳廓直接压在耳罩外壳上造成的佩戴不适。耳罩接触皮肤的一侧采用慢回弹记忆海绵垫层，外层包覆透气亲肤的柔性面料，垫层厚度为20mm，可在保证密封性的同时分散耳周压力，连续佩戴2到3小时也不会出现明显的压痕痛感。耳罩外壳采用硬质工程塑料材质，壁厚控制在2.2mm，既满足结构强度要求，也不会过度增加整机重量，单侧耳罩单元含内部垫层的重量控制在85g以内，配合头梁的压力分散设计，整体佩戴压力分布均匀，不会出现头部负重感明显的问题。从装配边界来看，耳罩外壳内部预留了标准40mm直径发声单元的安装位，安装位深度为12mm，周边预留3mm的走线空间，可适配常规动圈发声单元的装配需求，外壳后侧预留线材出线孔，孔径为3.5mm，可适配常规3.5mm音频线材或者蓝牙模块的走线布置，出线孔位置做圆角过渡处理，避免长期使用过程中线材反复弯折出现断裂。头梁内侧的缓冲垫层采用卡扣式装配结构，无需额外粘接即可固定在头梁骨架上，后期维护更换垫层时可直接拆卸，不需要拆解整个头梁结构，降低售后维护的复杂度。

　　在实际结构验证过程中，这套设计重点平衡了夹持力与佩戴舒适度的关系：头梁整体的夹持力控制在3.5N左右，既可以保证耳机在正常行走、小幅头部动作时不会滑落，也不会因夹持力过大造成耳周、太阳穴位置的压迫感。耳罩的偏转角度设计经过多轮适配调整，能够匹配不同脸型的轮廓曲线，保证耳罩垫层与面部皮肤的贴合度均匀，不会出现局部压合过紧或者局部漏音的问题。另外，整个结构的外露部件都做了圆角处理，所有棱边的圆角半径不小于1mm，避免尖锐边角在佩戴、摘取过程中刮蹭皮肤或者勾扯衣物。

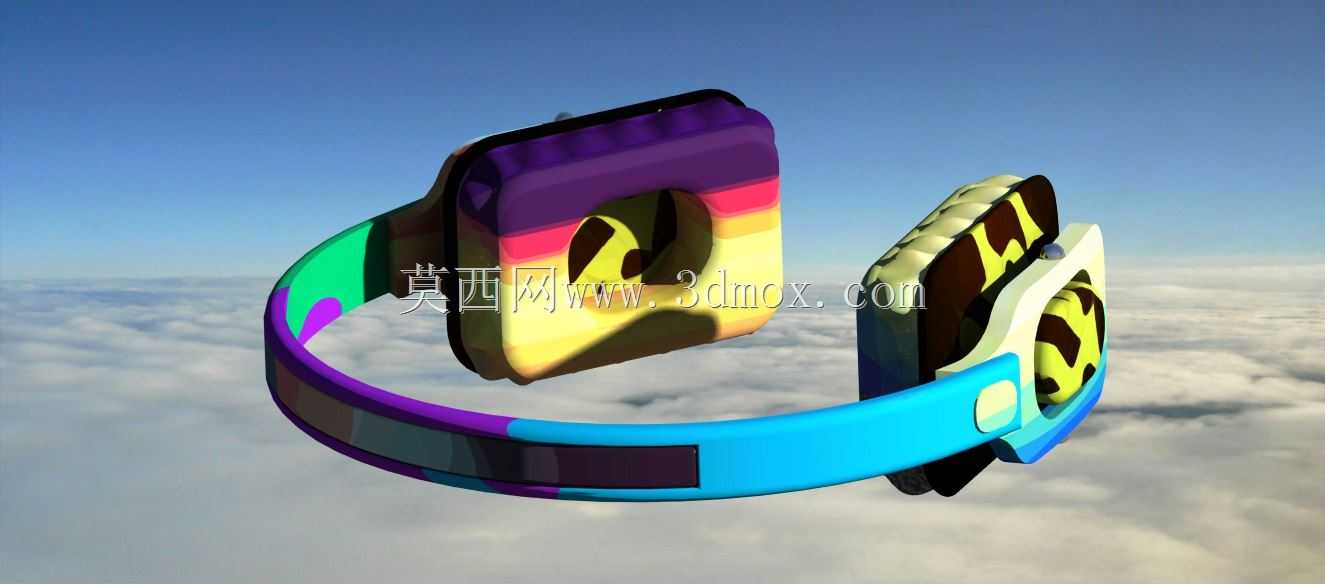

　　头梁的伸缩调节部位设置了限位结构，最大拉伸长度不会超过头梁骨架的结构强度极限，避免调节过度造成内部支撑件断裂，伸缩段的配合间隙控制在0.15mm，既保证调节顺畅，也不会出现明显的松旷晃动。从应用场景适配来看，这套结构既可以作为有线桌面耳机的结构基础，也可以通过在耳罩内部预留电池、蓝牙模块的安装空间，快速改造成无线蓝牙耳机结构，耳罩外壳的表面预留了装饰片的安装位，可根据不同产品定位更换不同质感的装饰面板，覆盖入门级影音到专业监听的不同产品定位需求。建模过程中所有配合面都预留了合理的装配公差，转动配合部位的间隙控制在0.1mm，固定卡扣的配合过盈量设置为0.2mm，保证装配后卡扣连接牢固，不会出现松脱异响，所有壁厚设计都充分考虑注塑成型的工艺要求，避免出现壁厚不均造成的缩痕、翘曲问题，加强筋的厚度设置为壁厚的0.6倍，既提升结构强度，也不会在外壳表面出现缩印影响外观质感。
