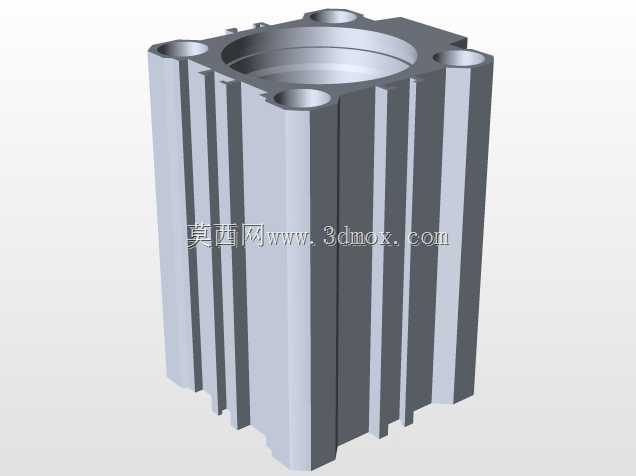

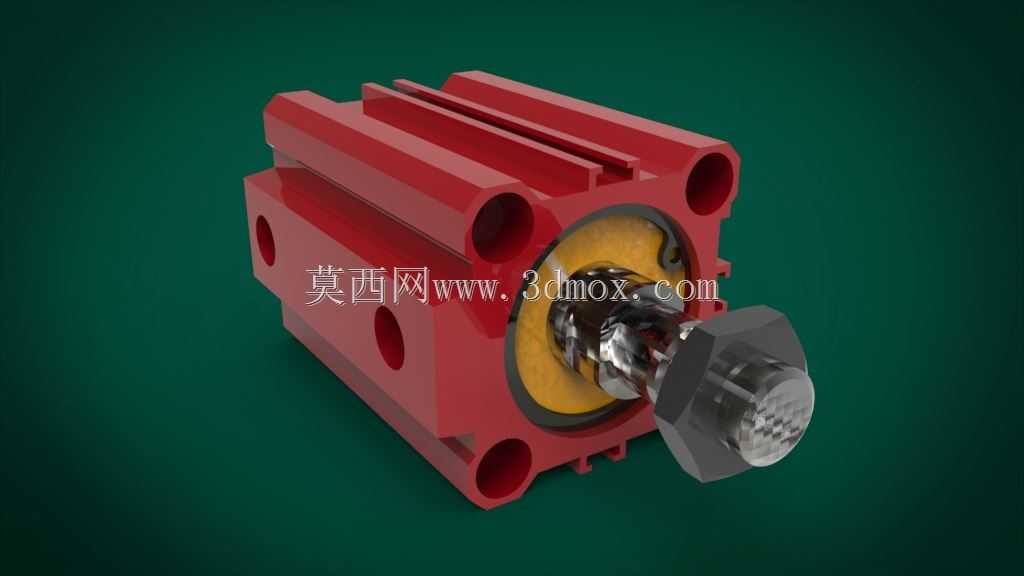

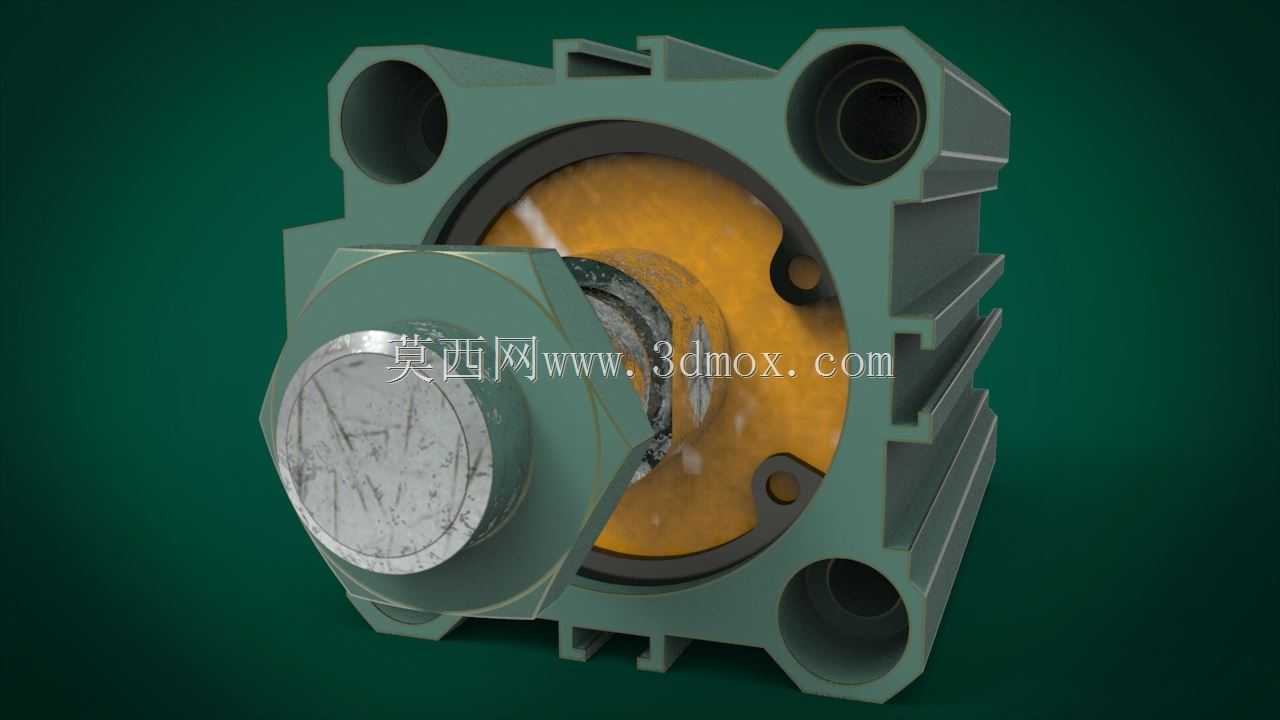

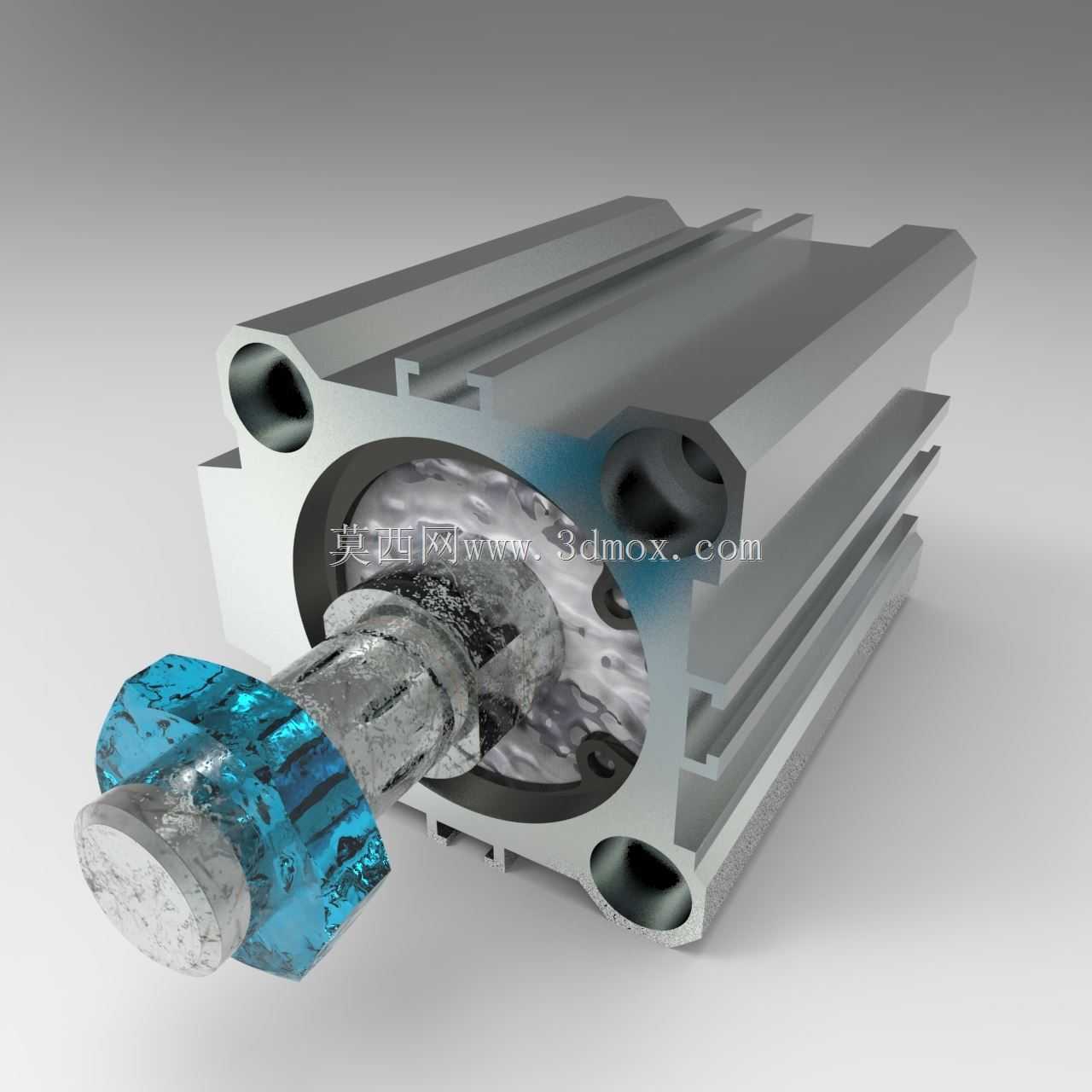

JanaticsA02系列薄型气动气缸结构

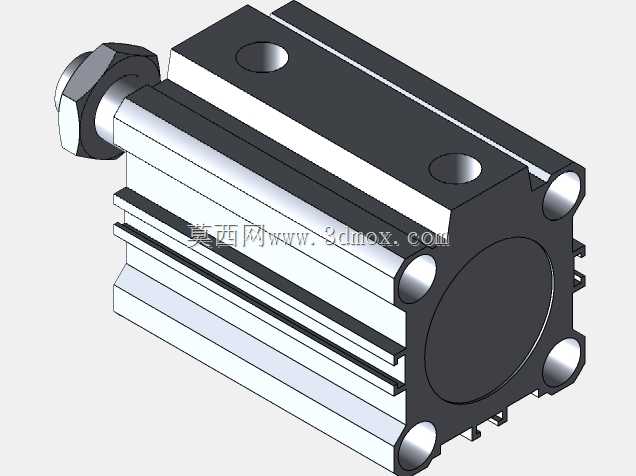

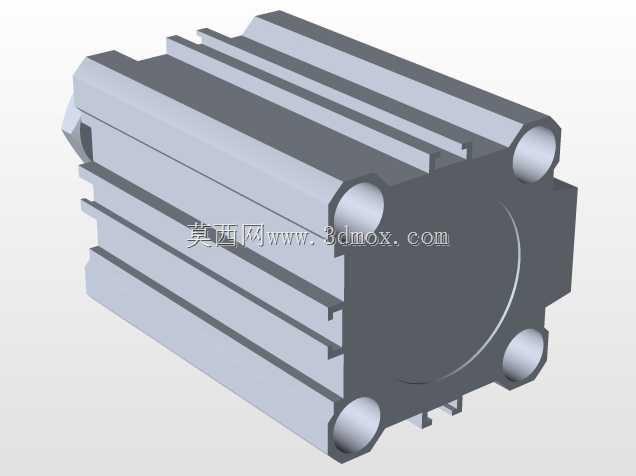

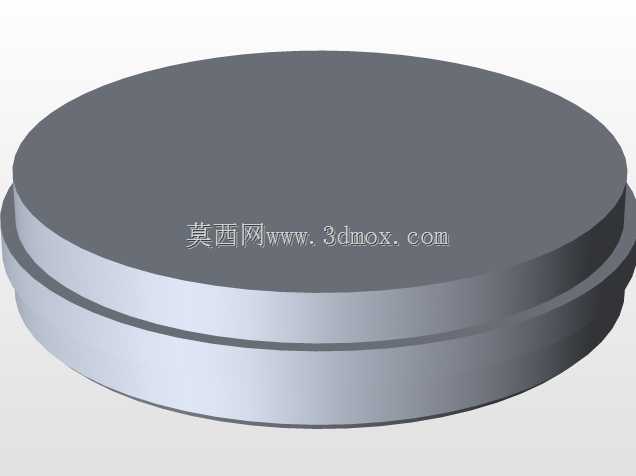

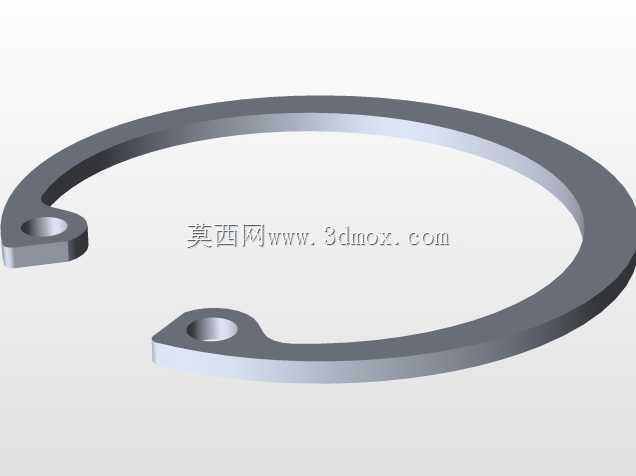

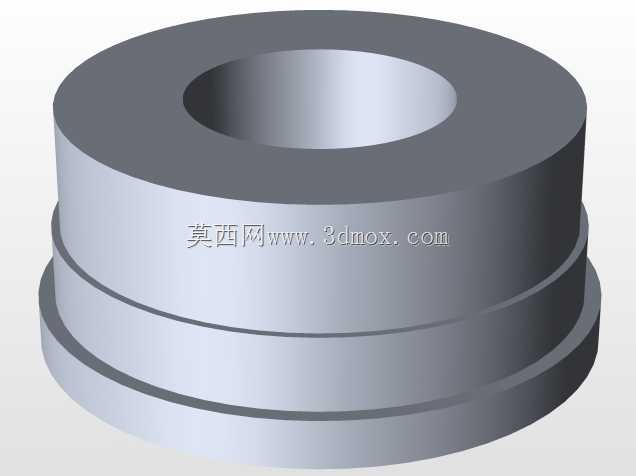

这款薄型气动气缸在自动化产线的紧凑工位布局中应用十分广泛，常见于轻工装配、电子元器件分拣、小型工装夹具的压紧驱动环节，相比标准拉杆气缸，它的轴向尺寸大幅压缩，不需要预留过长的安装行程空间，在设备内部空间局促的位置，能直接贴合安装面固定，省去额外的安装支架加工成本。从结构设计来看，缸体采用方形一体式铸造结构，四个角预留的通孔为贯穿式安装孔，既可以从缸体前端穿入螺栓固定在安装面板上，也能从后端反向锁付，适配不同方向的装配需求，不需要额外定制安装附件。活塞直径32mm的规格，在0.5MPa标准工作气压下能输出约400N的理论推拉力，足够应对多数小型工件的压紧、顶升、短距离移位动作，25mm的行程长度刚好覆盖多数工装的快进快退需求，不会因为行程过长浪费压缩空气，也能缩短动作响应时间。缸体前端的活塞杆采用带内螺纹的输出端设计，可以直接连接压头、推块等执行附件，不需要额外加装连接接头，活塞杆表面做了硬化耐磨处理，配合内置的防尘密封圈，能在多粉尘的车间环境下长期工作，避免杂质进入缸筒内部磨损密封件导致漏气。缸体侧面预留的气口位置做了沉台设计，安装气管接头时不会突出缸体侧面，在并排布置多组气缸的工位上，能最大限度缩小相邻气缸的间距，提升工位排布密度。设计这类薄型气缸时，核心要平衡轴向尺寸和结构强度，缸筒壁厚在满足耐压要求的前提下做了减薄处理，端盖和缸体采用一体式铆合结构，相比分体式螺栓连接的结构，既减少了零件数量，也避免了连接位置的漏气隐患，活塞上的导向环采用低摩擦复合材料，动作过程中不会出现金属接触的卡顿，运行阻力小，在低压驱动下也能平稳动作，不会出现爬行现象。在设备选型阶段，这类气缸不需要计算复杂的安装支架尺寸，只要确认安装面的螺栓孔位和缸体的四个安装孔对齐，预留好气管接头的操作空间即可，输出端的负载只要在额定推力范围内，不需要额外加装导向结构，缸体本身的导向精度就能满足多数普通工位的动作要求，对于需要高精度导向的场合，也可以在输出端配套直线轴承辅助导向，缸体本身的安装孔位可以直接和导向机构的安装板适配，不需要二次改孔。
