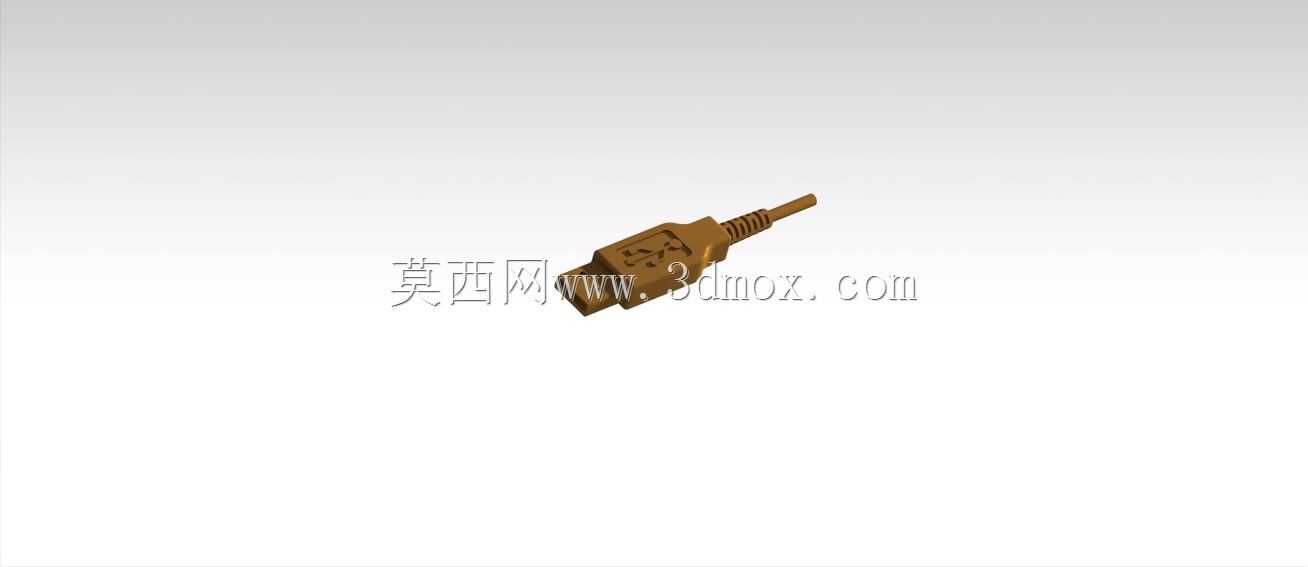

标准USB公头接口结构三维建模

　　日常电子设备互联场景里，USB接口是出现频率最高的互联部件之一，从消费类数码产品的充电、数据传输，到工业控制设备的调试端口、小型外设供电，都能见到这类标准接口的身影。这次建模的是常规Type-A规格USB公头，也就是日常最常见的大口USB插头，建模过程中首先要还原的是接口的插拔配合边界，毕竟这类接插件最核心的要求就是和母座的插拔顺畅度，既不能过松导致接触不良脱落，也不能过紧造成插拔困难甚至损坏母座针脚。

　　建模时先从金属屏蔽外壳入手，这部分是整个插头的结构防护主体，外壳采用卷边冲压成型结构，两侧带有向内的弹性卡扣凸点，对应母座外壳的卡槽，插入后可以提供足够的保持力，避免线缆受拉时接口松脱。外壳的外形尺寸严格遵循通用串行总线的物理规范，宽度控制在12mm左右，厚度4.5mm，插入端做了导向倒角，方便盲插时顺利对位，不会因为边角剐蹭损坏母座端口。外壳尾部和线缆衔接的位置做了阶梯收腰结构，配合注塑的应力消除护套，能分散线缆弯折时的应力，避免根部线芯断裂，这部分的建模特意做了圆弧过渡，还原实际注塑件的拔模斜度，不会出现直角锐边的结构错误。

　　金属外壳内部是绝缘胶芯部分，这部分是固定接触针脚的载体，采用耐高温的工程塑料材质，建模时还原了胶芯上的针脚定位槽，四个接触弹片按照固定间距排布，分别对应电源正、数据负、数据正、电源地四个引脚，弹片的接触端做了向上的弧形凸起，插入母座时能和母座的接触弹片形成稳定的弹性接触压力，保证接触电阻在合格范围内，不会因为接触不良导致供电压降过大或者数据传输丢包。胶芯和金属外壳之间做了定位卡扣结构，装配后胶芯不会在外壳内前后窜动，避免针脚移位导致的对位失效。

　　尾部的注塑外模部分，建模时还原了实际产品的防滑纹理，靠近插头端的位置做了加宽的握持区，方便用户插拔时施力，外模和金属外壳的衔接位置做了包边结构，把金属外壳的尾部完全包裹在注塑层内，既可以提升结构强度，也能避免金属外壳边缘划伤用户手部。线缆出口位置的护套做了渐变的锥度设计，长度控制在15mm左右，这个长度的护套能在保证线缆弯折自由度的同时，提供足够的抗弯折能力，按照常规使用场景，这个位置可以承受上万次的180度弯折不会出现线芯断裂的问题。

　　从实际应用角度看，这类USB公头的建模不能只做外观曲面，内部的配合尺寸才是核心，比如金属外壳的内尺寸要和标准母座的外尺寸保留0.1mm左右的间隙，既保证插拔顺畅，又不会因为间隙过大导致插头晃动；接触弹片的行程要控制在0.3mm左右，保证接触压力在100g以上，满足接触可靠性要求。建模过程中特意把各个零件做了独立的实体拆分，金属外壳、绝缘胶芯、接触弹片、注塑外模、线缆部分都是独立的几何体，可以直接用来做装配干涉检查，也可以导出做结构仿真，比如模拟插拔过程中的应力分布，验证卡扣结构的强度是否满足要求，或者模拟线缆弯折时护套的应力集中位置，优化护套的锥度和壁厚，提升产品的使用寿命。

　　很多新手建模这类接插件的时候容易忽略内部的结构细节，只做一个外观的整体实体，这样的模型在做产品结构验证或者装配模拟的时候完全无法使用，这次建模特意还原了所有零件的装配关系，各个零件之间的配合间隙都按照实际量产的公差要求设置，比如胶芯和金属外壳的配合采用过渡配合，接触弹片和胶芯的定位槽采用过盈配合，保证装配后不会出现松动。另外金属外壳表面的滚花、注塑件表面的合模线位置也做了还原，更贴近实际量产产品的外观状态，不管是用来做产品渲染展示，还是做结构设计参考，都能满足使用需求。

　　在工业场景里，这类USB接口除了日常的消费电子应用，还经常用在工业设备的调试端口、数据采集设备的传输接口上，这时候对接口的保持力、抗振动性能要求更高，所以建模时也考虑了工业级应用的结构特点，比如金属外壳的壁厚比消费级产品稍厚，卡扣凸点的高度更高，能在振动环境下保持可靠连接，不会因为设备运行的振动导致接口松脱、通讯中断。绝缘胶芯的材质也按照工业级要求做了耐温设计的结构预留，胶芯的壁厚足够承受波峰焊的高温，不会出现焊接时胶芯融化变形的问题。
