平纹梭织面料织物三维结构展示模型

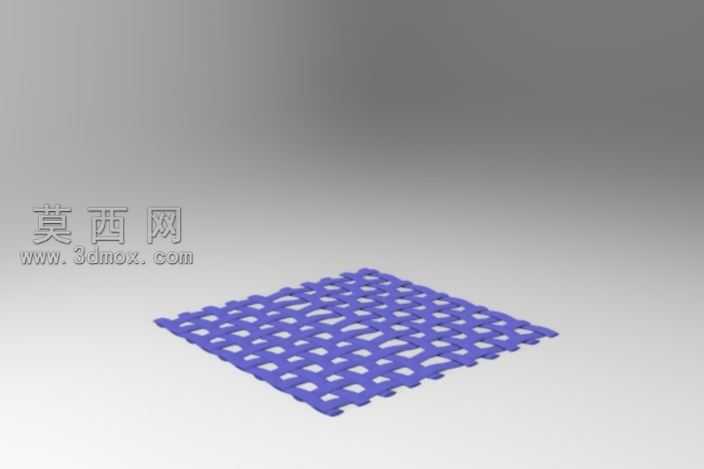

本模型为平纹梭织面料的三维结构展示模型，采用CATIA软件完成全参数化建模，完整还原了平纹梭织面料最基础的经纬交织结构特征。建模过程中首先梳理平纹织物的组织规律：平纹组织作为梭织物中最基础的组织形式，由经纱和纬纱以一上一下的规律交替交织，每根经纱在每间隔一根纬纱的位置就完成一次上下交错，经纬纱线的交织点在面料平面上均匀分布，形成规整的方格状孔隙结构。建模时先构建单根纱线的基础实体，通过矩形阵列命令按照设定的经纬密度参数完成纱线的批量排布，再通过布尔运算处理纱线交织位置的穿插关系，还原纱线在交织点处的自然弯折形态，避免纱线之间出现不合理的穿模问题，同时保证每一处交织结构都符合真实平纹织物的织造逻辑。材质设置阶段为模型赋予哑光紫色塑料质感材质，调整材质的粗糙度参数至0.6左右，避免过高的反光干扰结构展示，同时为纱线边缘添加轻微的圆角处理，模拟真实纱线的柔和轮廓，不会出现过于尖锐的棱角。渲染阶段采用三点布光方案，主光源从模型斜上方45度角投射，提供主要照明并投射柔和阴影，辅助光源从另一侧补光消除暗部死黑，背景光源提亮浅灰色背景，突出蓝色织物模型的轮廓，最终渲染图清晰展现出平纹织物规整的网格孔隙、均匀的交织点分布以及整体平整的片状形态。模型整体为正方形片状结构，经纬方向的纱线排布密度一致，孔隙大小均匀统一，完整呈现了平纹梭织面料结构紧密、质地坚牢、表面平整的典型特征，可用于纺织结构教学演示、面料结构原理展示、相关纺织产品的结构参考等场景，建模过程中保留了所有特征的参数化属性，可通过调整纱线直径、经纬间距、交织角度等参数快速衍生出不同密度、不同规格的平纹织物结构模型，具备较强的可编辑性与拓展性。
