双向滑盖诺基亚N86手机整机结构

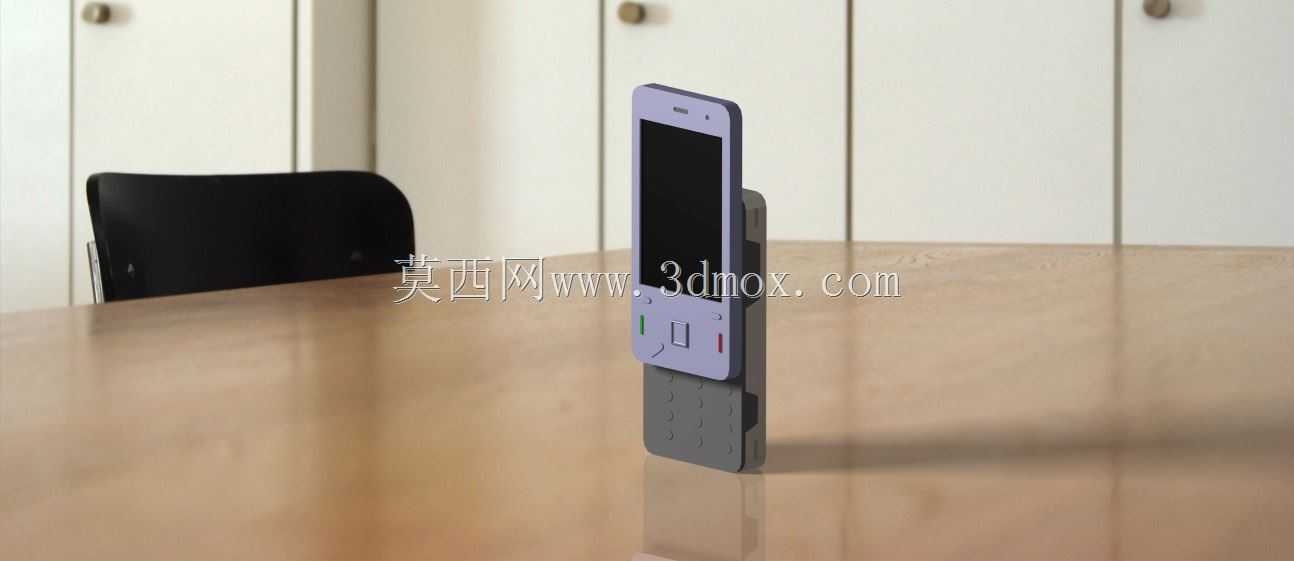

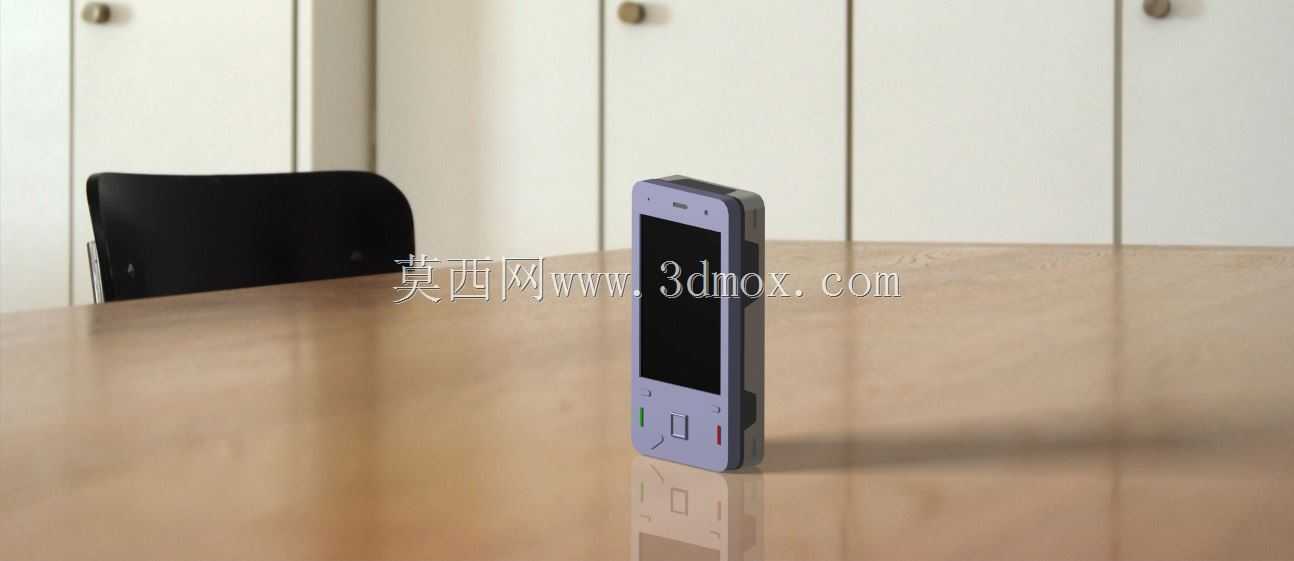

　　这款滑盖手机的三维结构还原，完全围绕当年双向滑盖机型的实际使用逻辑搭建，先从日常握持的人机边界说起，整机闭合状态下的厚度控制在16mm左右，宽度控制在48mm，长度在103mm上下，完全贴合单手握持时的虎口贴合弧度，侧边的按键凸起高度控制在0.8mm，既保证盲按时的触感反馈，又不会因为突出过多在口袋里发生误触。上滑盖的滑轨结构是整个设计的核心，区别于普通单向滑盖，这款机型支持上下双向滑动，向上滑开露出数字按键区，向下滑开露出多媒体播放快捷键，滑轨的阻尼设计在建模时做了分段式的限位卡点，滑盖行程走到三分之一处会有明显的阻尼递增，到行程终点时通过弹片结构实现卡位固定，不会出现滑盖松动晃荡的问题，这也是当年滑盖机型结构可靠性的核心评判点。

　　从功能分区来看，正面屏幕区域的边框做了0.3mm的下沉台阶，刚好贴合屏幕保护面板的安装厚度，屏幕下方的功能按键区做了弧度凸起，匹配拇指操作时的自然弯曲角度，背部的摄像头模组做了圆形凸起保护圈，凸起高度比镜头镜片高0.5mm，避免手机平放在桌面时镜片直接接触桌面产生磨花。机身下半部分的数字按键区，每个按键的间隙留了0.2mm的活动余量，按键的触发行程设定在0.4mm，按压力度控制在1.2N左右，兼顾按压反馈和长时间打字的手感舒适度。从结构装配的角度来看，整个模型拆分了前壳、滑盖支架、滑轨组件、后壳、电池仓、按键模组、屏幕固定支架几个核心部件，各个部件之间的卡扣位置都做了对应让位，螺丝柱的位置避开了内部主板的元器件排布区域，电池仓的尺寸完全匹配当年BL-5K型号电池的安装尺寸，仓盖的卡扣做了防呆设计，不会出现装反的问题。

　　在实际行业应用场景里，这类消费电子的结构建模一方面可以用于旧机型的维修配件复刻，针对已经停产的经典机型，通过三维扫描逆向建模后可以3D打印替换损坏的外壳、按键等结构件，解决老机型维修配件缺失的问题；另一方面也可以作为滑盖结构设计的教学参考案例，给刚接触消费电子结构设计的工程师展示双向滑盖的滑轨排布、限位结构设计、人机尺寸把控的实际落地思路，毕竟滑盖结构的空间排布非常考验结构工程师的堆叠能力，要在有限的机身厚度里塞下滑轨、排线、主板、电池、摄像头等多个组件，同时还要保证滑盖滑动时不会挤压到内部的柔性排线，预留足够的弯折半径，避免排线因为反复滑动产生疲劳断裂。建模时特意还原了机身侧边的接口位置，顶部的3.5mm耳机接口、侧边的microUSB充电接口、拍照快捷键的位置都和实际机型完全一致，接口周边的壳体做了加厚处理，避免频繁插拔接口时出现壳体开裂的问题。背部的电池仓盖做了防滑纹理，纹理深度0.1mm，既不会硌手，又能增加握持时的摩擦力，减少手机滑落的风险。滑盖部分的柔性排线走线槽做了圆弧过渡，没有尖锐的转角，保证排线滑动时的弯折弧度始终保持在R3以上，大幅提升排线的使用寿命。

　　从安装边界来看，整机所有外接部件的装配公差都控制在0.1mm以内，屏幕和前壳的配合间隙不超过0.05mm，避免灰尘从缝隙进入机身内部，滑盖和固定部分的左右间隙控制在0.08mm，既不会因为间隙过小出现滑动卡滞，也不会因为间隙过大出现左右晃荡的松散感。这类经典机型的结构还原，不是简单的外形复刻，而是要把当年结构工程师在有限技术条件下做的结构取舍都体现出来，比如为了控制整机厚度，摄像头模组的凸起是不得不做的妥协，为了保证滑盖的结构强度，滑轨支架采用了0.6mm厚度的不锈钢冲压件，这些细节在模型里都做了对应的结构体现，能让查看模型的结构从业者清晰理解每一处结构设计背后的实际考量，而不是只看到一个外观造型。
