螺旋紧凑型节能荧光灯三维结构设计

　　日常民用、商用照明场景里，紧凑型荧光灯的结构适配性一直是结构设计人员需要重点考量的内容，这款螺旋式CFL灯泡的三维结构，完整还原了产品从发光组件到安装接口的全部细节，能直接用于照明产品的结构验证、装配干涉检查以及配套灯具的适配设计工作。从实际使用场景来看，这类螺旋节能灯主要适配E27等通用螺口灯座，可直接替换传统白炽灯，应用在家庭室内照明、办公区域公共照明、商超基础照明等场景，相比传统直管荧光灯，螺旋结构的灯管能在更小的空间内排布足够长度的放电管，在保证发光效率的同时压缩整体产品体积，适配更多尺寸受限的安装空间。

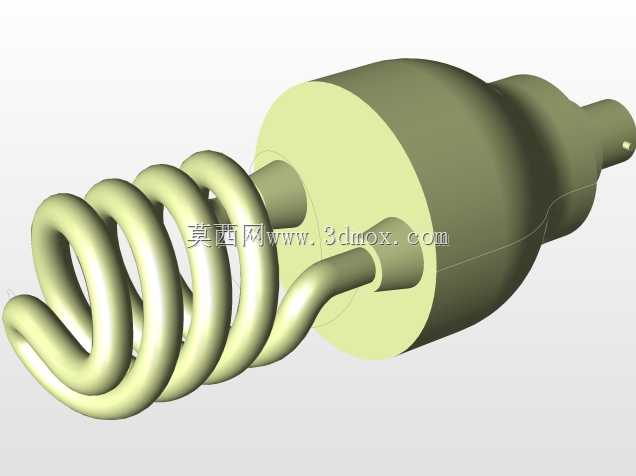

　　在功能特性层面，这款模型完整呈现了螺旋灯管、塑料灯座壳体、尾部螺口灯头三个核心组成部分的配合关系：螺旋灯管部分采用多圈螺旋盘绕的结构，每一圈灯管的弯曲半径、相邻管体的间隙都做了精准还原，既保证了管内汞蒸气放电的路径长度满足发光效率要求，也避免了管体间距过小导致的热量积聚问题；中间的塑料壳体部分承担了固定灯管、内置镇流器电路、连接灯头的作用，壳体的曲面过渡做了顺滑处理，既符合手持安装的握持手感，也能在批量生产时满足注塑脱模的工艺要求，壳体与灯管的衔接处做了密封配合结构，可防止日常使用过程中灰尘、潮气进入壳体内部影响电路可靠性；尾部的螺口灯头严格遵循通用灯座的配合尺寸，螺纹的牙型、螺距以及顶端触点的凸起高度都符合通用安装标准，可直接适配市面上绝大多数标准螺口灯座，无需额外转接配件。

　　设计思路上，这款模型的结构排布充分平衡了发光性能、散热需求、安装适配性三个核心维度：螺旋灯管的盘绕圈数经过合理设定，既不会因为圈数过少导致发光功率不足，也不会因为圈数过多导致整体高度超标，无法装入尺寸较小的灯罩内；塑料壳体的直径略大于螺旋灯管的最大外径，安装时可以对灯管根部形成有效防护，避免安装过程中用力不当导致灯管根部断裂；灯头与塑料壳体的连接位置做了止转结构，可防止长期使用过程中灯头与壳体发生相对转动，导致内部接线松脱引发接触不良问题。

　　从安装边界尺寸来看，这款灯泡的整体最大外径控制在螺旋灯管的最外圈轮廓处，整体长度从灯头顶端触点到灯管最顶端的尺寸符合紧凑型节能灯的通用尺寸范围，可适配绝大多数吸顶灯、台灯、壁灯的内部安装空间，不会出现装入灯罩后无法盖合灯罩盖板的问题；螺口灯头的螺纹长度满足标准灯座的旋合深度要求，安装时旋入灯座后可保证足够的连接强度，同时顶端触点的位置可与灯座内部的中心触点可靠接触，避免出现接触电阻过大导致的发热问题。在结构细节上，灯管与塑料壳体的衔接位置预留了足够的打胶固定空间，批量装配时可通过密封胶实现灯管与壳体的牢固粘接，同时起到密封作用；塑料壳体的内壁预留了镇流器电路板的安装卡槽，可直接将电路板卡入卡槽完成固定，无需额外打螺丝固定，提升装配效率；灯头与壳体的连接位置设计了压接结构，装配时将灯头套在壳体尾部后通过压接工艺即可完成牢固连接，生产工艺简单可靠。

　　对于从事照明产品设计、灯具配套选型的工程人员来说，这款三维模型可直接用于验证灯具内部的空间适配性，检查灯泡装入灯具后与灯罩、反光罩的位置干涉情况，也可作为同类型产品结构设计的参考，对比不同螺旋圈数、不同壳体造型下的产品尺寸差异，优化自身产品的结构设计。在散热设计的考量上，螺旋灯管的排布间隙保证了管体之间有足够的空气流通空间，点亮过程中产生的热量可通过管体间隙的空气对流快速散发，避免局部温度过高影响灯管使用寿命；塑料壳体的材质选用耐高温的阻燃塑料，模型中壳体的壁厚设计满足耐热变形的要求，长期工作在灯管散热的温度环境下不会发生软化变形。从装配工艺角度看，整个产品的零部件拆分符合批量生产的装配逻辑，灯管、壳体、灯头三个主要部件可分别生产后依次装配，没有复杂的倒扣结构需要特殊工装，适合流水线批量装配作业，能有效控制生产装配的成本。
