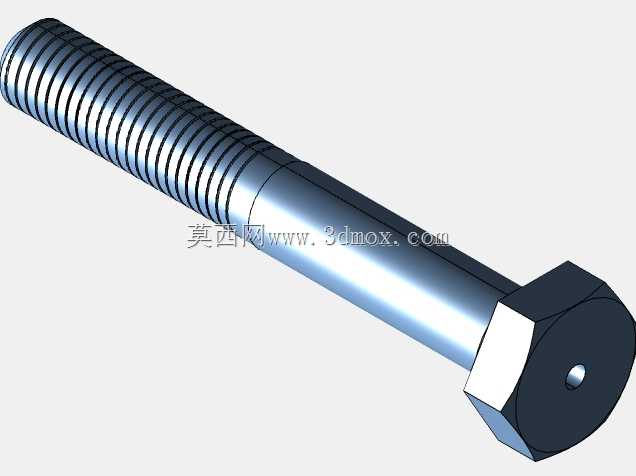

外六角头部带孔全螺纹紧固螺栓

　　在各类机械装配、钢结构连接、设备运维场景中，螺栓是最基础也最核心的紧固连接件，这款外六角头部带孔全螺纹螺栓的设计，正是针对需要防松锁止、长行程紧固的工况开发。日常做结构设计时，很多新手容易忽略螺栓头部的小孔设计，实际上这个孔是穿设开口销、保险丝的核心结构，在振动幅度大、冲击载荷频繁的工况下，比如工程机械行走机构、重型设备动力舱连接、户外输电塔构件紧固场景，仅靠螺纹副的预紧力很难长期保持锁紧状态，螺纹在交变载荷下容易出现蠕变松脱，这时候在头部小孔穿入防松件，就能和配套的螺母止动结构、相邻螺栓的保险连接形成机械锁止，彻底避免松脱风险。

　　从结构设计逻辑来看，这款螺栓采用全螺纹杆身设计，和半螺纹螺栓的适用场景有明确区分：半螺纹螺栓更多用于被连接件厚度固定、需要光杆段承受剪切力的工况，而全螺纹款的适配性更强，不管被连接件的总厚度在螺纹长度范围内如何变化，都能通过调整螺母旋入的位置实现可靠压紧，尤其适合现场维修、非标改装这类被连接件厚度存在公差波动、或者需要叠加调整垫片的场景，不用因为杆身光杆段长度不匹配而频繁更换螺栓规格。杆身的螺纹采用普通公制三角螺纹，牙型角60度，牙侧间隙控制在标准公差范围内，既保证了和标准螺母的旋合顺畅度，也能让螺纹牙的受力均匀分布，避免局部应力集中导致的螺纹滑牙、断裂问题。

　　头部采用标准外六角构型，是目前通用紧固件里最便于施加扭矩的结构形式，不管是使用开口扳手、套筒扳手还是电动扭矩扳手，都能可靠夹持头部六个受力面，施加额定预紧力的时候不会出现打滑、棱角崩损的问题。做三维建模的时候，这个六角头的对边尺寸、对角尺寸、头部厚度都严格遵循通用紧固件的尺寸公差要求，头部和杆身衔接的位置做了标准的圆角过渡，这个细节很多非专业建模者容易遗漏，实际上这个圆角是避免应力集中的关键——螺栓受拉的时候，头部和杆身的衔接位置是应力最高的区域，如果做成直角衔接，热处理和受载的时候很容易在这个位置产生裂纹，导致螺栓头部断裂，合适的过渡圆角能把局部应力峰值降低30%以上，大幅提升螺栓的疲劳强度。

　　头部端面的小孔位置做了精准的位置度设计，孔的轴线和螺栓轴线垂直相交，孔的直径适配标准规格的开口销，穿入销件之后不会出现过大的旷量，保证防松件的锁止效果。建模的时候特意还原了螺纹的完整牙型细节，而不是用贴图简化处理，这一点对于做装配仿真、干涉检查非常重要：很多人做装配的时候用简化螺纹模型，会忽略螺纹牙和被连接件螺纹孔的旋合干涉，实际装配的时候才发现螺纹长度不够、或者牙型不对配，带完整牙型的模型可以直接导入装配环境，验证螺纹旋合长度是否满足要求，检查螺栓伸出螺母的螺纹扣数是否符合规范——一般紧固场景要求螺栓伸出螺母2-3扣螺纹，既保证足够的螺纹连接强度，也不会因为伸出过长干涉其他周边构件。

　　从安装边界来看，这款螺栓的安装空间只需要预留对应外六角对边尺寸的扳手操作空间即可，头部带孔的设计不需要额外增加过多的安装空间，穿设保险丝的时候可以和相邻的同规格螺栓头部孔串联，在空间紧凑的多螺栓连接面也能布置防松结构。杆身的全螺纹设计意味着被连接件的通孔直径只需要略大于螺纹大径即可，不需要为光杆段加工更大直径的沉孔或者通孔，能降低被连接件的加工难度，尤其适合薄板件、多层叠合构件的连接，不用精准控制每层构件的厚度来匹配光杆段长度，现场装配的时候容错率更高。

　　在实际选型应用中，这款螺栓可以搭配六角螺母、平垫圈、弹簧垫圈组合使用，在需要更高等级防松的场景下，还可以配合同规格的开槽螺母，把开口销穿过螺母的槽和螺栓头部的孔，形成双重机械锁止，即使在高频振动、温度变化大导致螺纹预紧力衰减的工况下，也能保证连接不会失效。建模过程中对所有棱角的倒角、螺纹首尾的收尾过渡都做了还原，这些细节虽然不影响整体的外观展示，但对于后续做有限元受力分析、装配工艺模拟来说是必不可少的，比如螺纹首尾的不完整扣如果没有做收尾处理，网格划分的时候会出现畸形网格，导致应力计算结果失真，完整还原这些工艺细节的模型，才能直接用于后续的工程仿真、装配指导等实际工作环节，而不是仅做外观展示使用。
