DB25针母头连接器结构设计

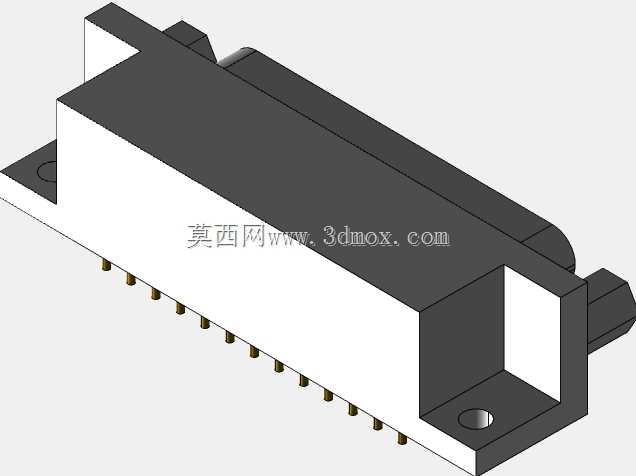

　　在工业控制、通讯设备、老式计算机外设以及各类测试仪器的电气连接场景中，DB型25针连接器是应用历史较长、普及度较高的并行连接部件，其中母头作为与公头对插的固定端部件，常被焊接或压接在线缆端、安装在设备面板上，承担多通路并行信号、小功率电源的稳定传输作用。这类连接器的设计首先要考虑对插时的导向与定位，避免插针错位弯折，从模型结构能看到，母头主体外侧设置了梯形的导向框，公头插入时会先进入导向框完成对位，再让内部插针与母端接触件精准对接，能有效降低现场装配、设备维护时的误插概率，哪怕是操作人员视线受阻的机柜内部布线场景，也能靠导向结构快速完成对插。

　　从安装边界来看，这款母头两侧带法兰安装耳，耳上预留了圆形安装孔，可通过M2.5或者M3的螺丝将其固定在设备面板、PCB板支架或者线缆接头的金属外壳上，安装孔的中心距符合DB25连接器的通用安装规范，能适配市面上绝大多数标准开孔的面板，不需要额外做定制化的开孔修改，降低设备端的结构改造成本。主体的绝缘基座采用高低错落的台阶式结构，一方面是为了给内部25个接触端子预留排布空间，25个端子分两排等距排列，针间距符合行业通用的2.74mm标准，能保证与公头插针的同轴度，接触电阻控制在合理范围内，避免信号传输过程中出现衰减或者接触不良的问题；另一方面台阶结构也能增加绝缘基座的结构强度，在多次插拔的受力过程中，不会出现基座开裂、端子移位的情况。

　　接触端子部分采用直插式焊针设计，焊针从基座底部垂直伸出，长度适配常规厚度的PCB板或者线缆压接的焊接需求，焊针表面做了镀金或者镀锡处理，既能提升抗氧化能力，也能降低焊接时的上锡难度，适合波峰焊或者手工焊接的不同加工场景。母端的接触簧片设置在绝缘基座内部，每个簧片都有独立的腔室隔离，避免相邻针脚之间出现信号串扰，尤其是在传输高速并行信号或者小电流模拟信号时，独立腔室的隔离设计能大幅降低电磁干扰的影响，保证信号传输的稳定性。

　　外壳部分采用D型的不对称结构，从根源上避免反插的可能，D型的外壳轮廓与公头的外壳轮廓完全匹配，对插到位后外壳之间能形成一定的屏蔽腔体，减少外界电磁干扰对内部传输信号的影响，同时外壳的边角做了圆角处理，避免装配过程中划伤操作人员的手部或者线缆绝缘层。在实际选型应用中，这类25针母头常被用在老式打印机的并行接口、工业PLC的编程通讯口、测试仪器的信号采集接口、部分工控设备的IO扩展接口上，设计时除了要保证对插的互换性，还要考虑长期使用的可靠性，比如插拔寿命要达到数百次以上，接触件的夹持力要稳定，不会因为设备运行过程中的振动出现松脱断开的情况。

　　从三维建模的角度来看，这款母头的建模过程需要重点把控几个关键尺寸：首先是导向框的内轮廓尺寸，要和公头的外轮廓保留合理的配合间隙，间隙过大会导致对插后晃动，接触稳定性下降，间隙过小则会导致插拔力过大，现场装配困难；其次是安装孔的位置度，两个安装耳上的孔位要和面板开孔的位置完全对应，否则安装时会出现螺丝无法穿入、强行安装导致基座变形的问题；再者是焊针的位置度，每一根焊针的中心距、伸出长度都要严格符合规范，否则在PCB焊接时会出现插针对不上焊盘的情况，导致批量加工时出现不良品。另外绝缘基座的壁厚也要做合理设计，壁厚过薄会导致结构强度不足，插拔受力时容易碎裂，壁厚过厚则会占用过多的安装空间，不符合小型化设备的安装需求。

　　在设备内部布线场景中，这类母头如果是线端式的，还会搭配金属或者塑料的尾夹，用来固定接入的线缆，避免线缆拉扯时直接作用在焊接点上，导致焊针脱焊、接触不良，模型中预留的尾夹安装槽位也符合通用配件的安装尺寸，不需要额外修改结构就能适配标准尾夹。对于结构设计人员来说，在做设备面板布局时，要给这类母头预留足够的插拔操作空间，不仅要考虑母头本身的安装尺寸，还要预留出手部操作插头解锁、插拔的空间，以及线缆弯曲的半径空间，避免出现安装完成后插头无法插拔、线缆弯折角度过大导致线芯断裂的问题。
