变压器铁芯叠片式连接固定结构件

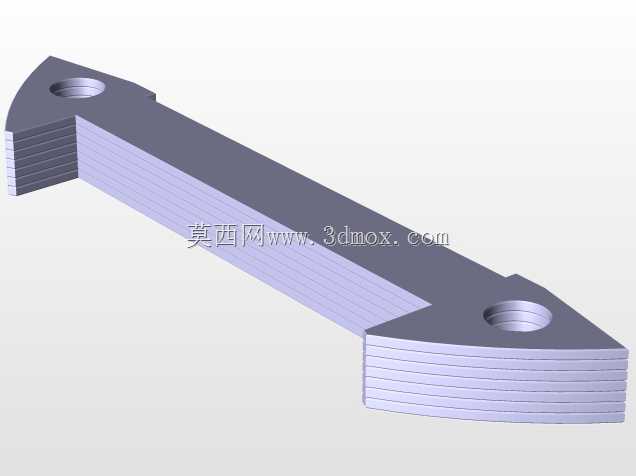

　　在工频配电变压器、小型电源变压器的铁芯装配环节，叠片式构件的结构精度直接决定了铁芯的磁路闭合效率与运行噪音水平，本次呈现的构件属于变压器铁芯拉板结构的组成单元，是叠铁芯变压器中承担铁芯夹紧、绕组轴向定位的核心受力部件。这类构件普遍应用于10kV及以下电压等级的油浸式、干式配电变压器，也适配小功率控制变压器、电子变压器的铁芯组装工序，在变压器生产的铁芯叠装、器身装配环节是必不可少的结构零件。从实际功能来看，该构件叠装后横跨铁芯上下轭的两侧端面，两端的开孔用于穿装拉螺杆，配合夹件、绝缘套管将叠压完成的硅钢片铁芯紧固为整体，避免变压器运行过程中因电磁振动导致硅钢片错位、间隙增大，进而引发的空载损耗升高、运行噪音超标问题；同时构件的平直段贴合铁芯轭部侧面，能够为绕组端部的绝缘垫块提供支撑基准，保证绕组与铁芯之间的装配同轴度，降低绕组受短路电动力冲击时发生位移的风险。

　　设计层面上，该构件采用多片等厚硅钢片叠压成型的结构，而非整块钢板加工，核心考量是匹配铁芯的叠装磁路特性，减少结构件在交变磁场中产生的涡流损耗，每片冲片的外形尺寸保持一致，叠压后端面齐平，两端的三角形端头做了圆弧过渡处理，避免尖角处产生电场集中，同时也能防止装配过程中划伤绝缘件；开孔位置经过尺寸链校核，与夹件上的螺杆安装孔位完全同轴，开孔直径预留了螺杆穿装的合理间隙，既方便装配时的对位调整，也不会因间隙过大导致夹紧力偏移。

　　从安装边界来看，构件的平直段长度与对应铁芯轭部的宽度匹配，叠压后的总厚度与铁芯柱的叠厚公差保持一致，两端开孔的中心距严格对应变压器夹件的安装孔距，安装后构件表面与铁芯硅钢片侧面贴合紧密，不会突出夹件的安装平面，不会对后续绕组套装、油箱装配产生干涉。实际生产中，这类叠片构件的冲裁精度需要控制在±0.02mm以内，叠压时每片的毛刺方向保持一致，叠压后通过工装预压紧再进行焊接或绑扎固定，保证整体的平直度误差不超过0.1mm/m，避免因构件变形导致铁芯夹紧力不均。

　　在变压器长期运行过程中，该类构件需要承受铁芯的自重、绕组短路时的轴向电动力，以及运行温度变化带来的热应力，因此叠片材料通常选用与铁芯同牌号的无取向硅钢片，既保证结构强度，也能减少杂散损耗，构件表面不需要额外做涂装处理，叠装后与铁芯整体进行绝缘浸渍处理，提升构件之间、构件与铁芯之间的绝缘性能，避免片间短路产生额外发热。很多刚接触变压器结构设计的工程师容易忽略这类拉板构件的叠片结构设计，直接采用整块钢板加工，往往会导致变压器空载损耗测试值超出设计标准，同时运行时构件本身发热明显，影响变压器的整体温升性能，而采用叠片式结构的拉板，能够让结构件本身的磁导与铁芯保持一致，大幅降低杂散磁场在结构件中产生的环流损耗，这也是小容量电源变压器铁芯结构设计中非常实用的细节处理方式。
