分体式家庭影音音箱系统结构设计

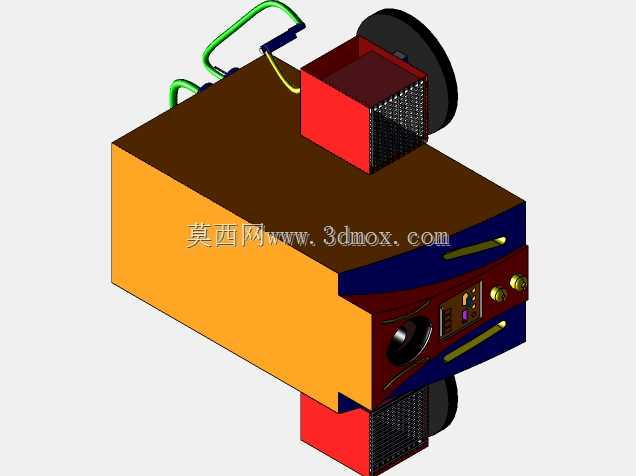

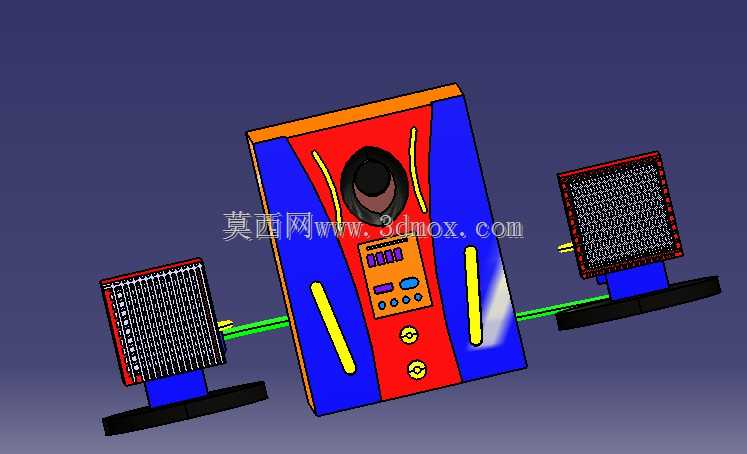

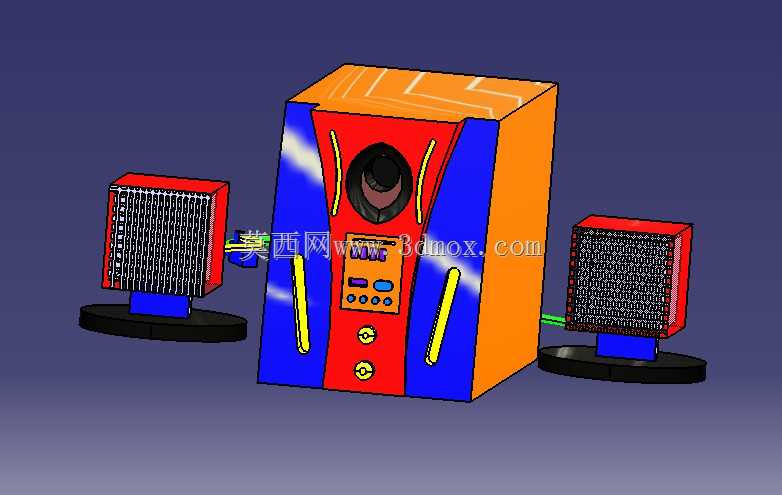

　　这套分体式家庭影音音箱系统的三维结构设计，核心围绕家用客厅场景的实际使用需求展开，区别于专业影院的大功率阵列配置，整套设备采用单主机搭配双副箱的布局，适配15-30平米的常规客厅空间，无需额外搭建复杂的声学装修环境，即可满足日常观影、音乐播放的基础声学需求。主机作为整套系统的核心承载单元，内部集成了功率放大模块、音频解码单元、高低音分频电路以及供电变压组件，正面预留了高音单元、中音单元的安装位，下方设置功能调节按键与状态显示区域，两侧的黄色条状结构为装饰兼散热导风槽，可将内部电路工作产生的热量通过自然对流导出，避免长时间高功率工作下的元件过热问题。

　　主机外壳采用拼接式结构设计，正面红色面板与两侧蓝色侧板、顶部橙色装饰板通过卡扣与螺丝组合固定，既降低了外壳开模的复杂度，也方便后期的维护拆解，顶部的木纹纹理设计是为了匹配常规家居的装修风格，弱化电子设备的工业感，更好融入客厅陈设环境。两侧的副箱为全频卫星音箱，采用仰角底座设计，底座与箱体通过转轴结构连接，可根据用户的实际坐高调整音箱的俯仰角度，让发声单元的指向正对人耳位置，减少声波在桌面或地面的反射损耗，提升听音区域的直达声比例。副箱正面的格栅采用密集栅格结构，既可以保护内部的发声单元不受外力磕碰损坏，也不会对声波的传播造成明显的阻挡，栅格的间隙经过尺寸校核，可避免大音量下的格栅共振异音。

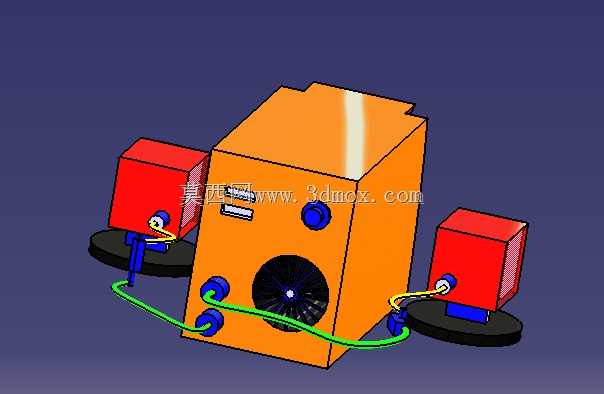

　　从安装边界来看，主机的整体宽度控制在280mm以内，深度320mm，高度450mm，可直接放置在常规电视柜的层板上，不需要额外预留过多的背部走线空间，背部的接线区域预留了音频输入、电源接口以及副箱输出接线柱，接线位置距离底部120mm，适配电视柜常规的走线开孔位置，避免线材过度弯折。双副箱的单只尺寸为宽120mm、深100mm、高180mm，底座直径150mm，可放置在电视柜两侧或者搭配支架放置在沙发两侧，副箱与主机之间的接线采用标准音频线连接，用户可根据实际的摆放距离灵活调整线长，不需要定制专用连接线。设计过程中重点考虑了内部元件的布局合理性，供电变压模块单独设置在主机内部的隔离舱内，与音频解码、放大电路之间设置金属屏蔽隔板，避免变压器工作时的电磁干扰串入音频电路产生底噪，影响听音体验。主机底部设置四个橡胶防滑脚垫，脚垫高度10mm，既可以让主机底部与放置面之间留出通风间隙，也可以避免播放大动态音效时的整机振动移位，同时减少振动向放置台面的传递，避免台面共振产生杂音。副箱的底座内置配重块，降低整体重心，避免意外触碰导致的倾倒，底座底部同样粘贴防滑胶垫，提升放置稳定性。

　　整套结构的零件拆分充分考虑了注塑生产的工艺可行性，所有外壳零件的拔模斜度控制在1.5度，壁厚均匀设置为2.5mm，避免注塑过程中的缩痕、缺胶问题，拼接位置的卡扣预留0.2mm的装配间隙，抵消塑料件的成型公差，保证装配后的接缝均匀。功能按键区域的按键帽高度突出面板5mm，按键的触发行程设置为2mm，兼顾操作手感与误触防护，显示区域的透明视窗采用卡扣固定，不需要额外打胶，方便后期显示模块的更换维修。在声学结构的匹配上，主机内部的腔体采用分隔式设计，高音单元与中音单元的后腔独立密封，避免单元之间的声波干涉，副箱的内部腔体填充吸音棉，抑制腔体内的驻波，提升低频的清晰度。整套设计没有采用过度复杂的造型曲面，所有外观曲面都可通过常规注塑模具加工实现，兼顾外观辨识度与生产制造成本，适合面向普通家用消费市场的批量生产，可直接作为家用入门级影音设备的结构设计参考，也可用于相关电子实训课程的结构教学演示。
