小型单旋翼武装无人直升机结构设计

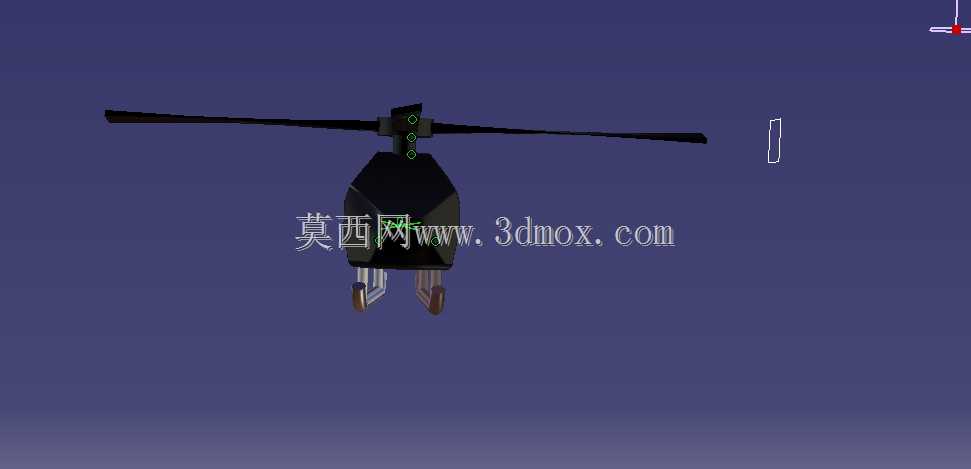

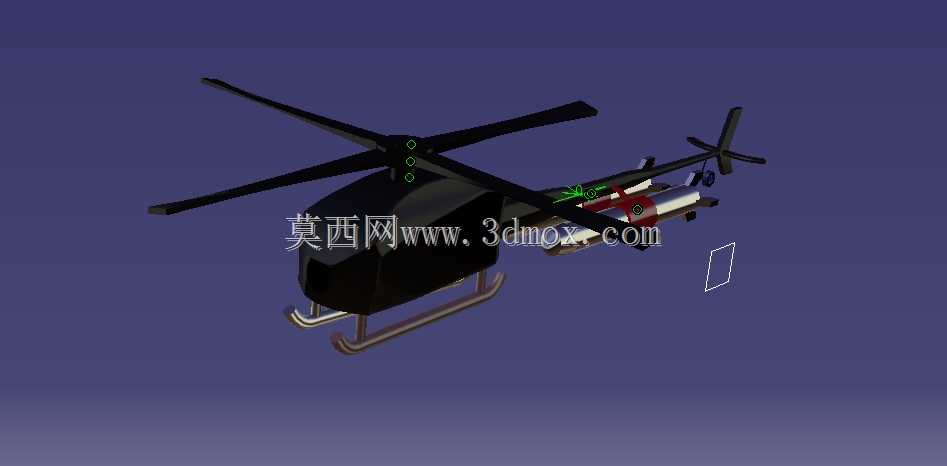

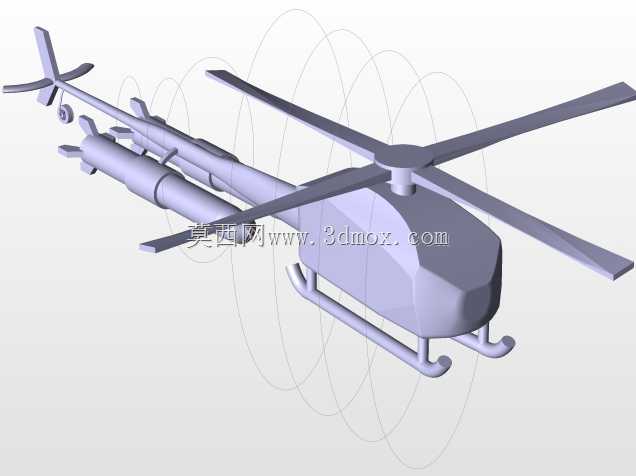

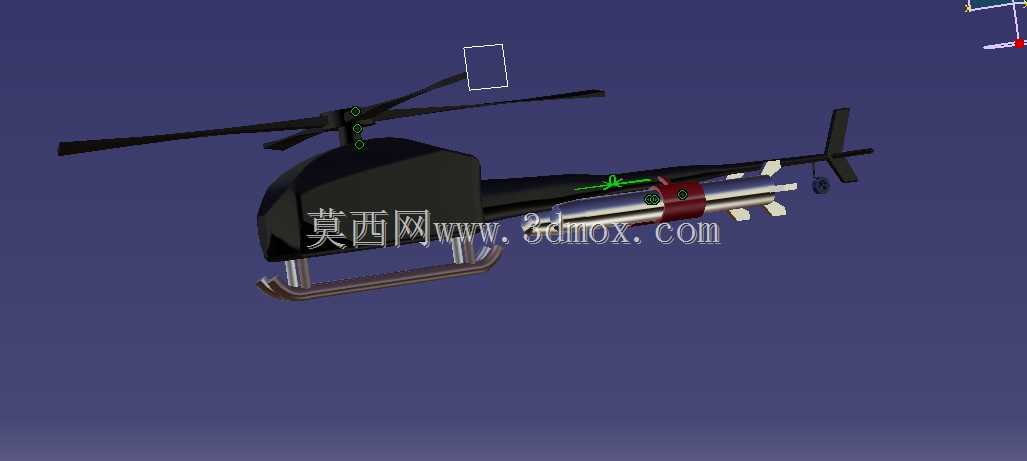

　　该款小型单旋翼无人直升机的结构设计，核心面向低空近距侦察、战术支援类场景的使用需求，区别于常规民用航拍无人机，其结构预留了任务载荷挂载接口，可适配不同功能的机载设备完成对应作业。从整体布局来看，采用经典的单主旋翼加尾桨的常规直升机构型，主旋翼为四叶对称设计，桨叶翼型经过低速气动优化，在低空低速飞行状态下能保持足够的升力冗余，同时降低旋翼转动带来的振动传导至机身主体。机身主体采用窄截面流线修型，前部为航电设备舱，预留了足够的空间布置飞控板、定位模块、通信天线等核心电子器件，舱体结构做了分层安装设计，不同功能模块的安装位预留了走线槽与固定孔位，可减少机载线路的杂乱排布，降低飞行过程中线缆干涉活动部件的风险。

　　机身中部为动力舱与燃油/电池舱，动力输出轴直接连接主旋翼减速器，传动路径做了最短化设计，可减少动力传输过程中的损耗，动力舱周边设计了散热通风通道，飞行过程中迎面气流可直接流经动力单元表面带走工作热量，避免长时间飞行出现动力过热的问题。机身两侧设计了短翼式挂载结构，可根据任务需求挂载不同的任务载荷，挂载点采用快拆式结构设计，可快速完成不同载荷的更换作业，挂载接口的承重边界经过结构强度校核，在最大载荷状态下不会出现结构形变影响飞行姿态。

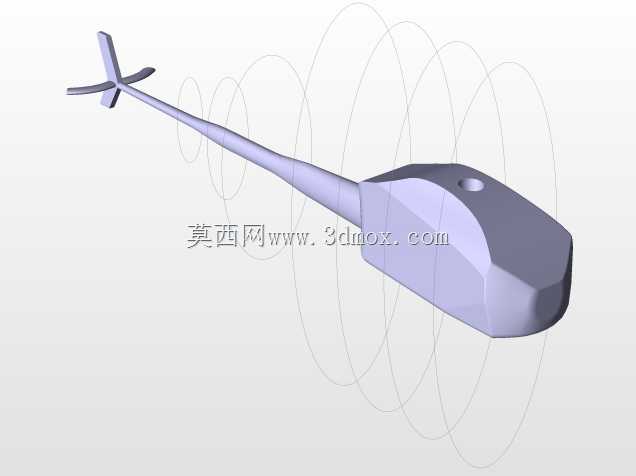

　　尾梁部分采用轻量化桁架与蒙皮结合的结构，在保证结构刚度的前提下尽可能降低尾部重量，避免整机重心过度靠前影响飞行配平，尾桨安装在尾梁末端右侧，通过传动轴与主减速器联动，尾桨的桨距调节机构做了密封处理，可避免低空飞行时扬尘、水汽进入调节机构造成卡滞。起落架采用滑橇式设计，两根弧形滑橇梁通过减震支柱与机身底部连接，在起降过程中可吸收大部分地面冲击载荷，滑橇的底部接触面做了加宽处理，在非硬化铺装的野外场地起降时，可降低机身下陷的概率，同时滑橇式结构相比轮式起落架结构更简单，维护成本更低，适合野外复杂环境下的频繁起降作业。

　　从设计思路上，该结构优先保障飞行可靠性与维护便捷性，所有核心传动部件的安装位都设计了快拆检修口，无需大面积拆解机身蒙皮即可完成核心部件的检查与更换；机身各部分的结构连接尽量采用标准化紧固件，减少特殊规格零件的使用，降低野外作业时的备件储备压力。外形尺寸方面，主旋翼直径控制在适配小型运输载体装载的范围内，尾梁可根据运输需求做快速拆卸，拆卸后整机长度可缩短近三分之一，能够放入常规的小型运输箱内完成转场运输，安装边界上，挂载点与主旋翼、尾桨的转动范围保持了足够的安全距离，即使挂载最大尺寸的载荷，也不会与旋翼转动轨迹产生干涉，机身底部的起落架高度预留了足够的载荷安装空间，挂载设备后不会出现地面剐蹭的问题。在气动细节处理上，机身表面的凸起部件都做了相应的整流设计，比如天线、舱盖接缝处都做了顺滑过渡，减少低空高速飞行时的气动阻力，同时降低紊流对尾桨工作效率的影响。飞控系统的安装位设计在机身重心位置附近，可减少飞行姿态变化时的加速度对传感器精度的影响，各传感器的安装面都做了水平度校准基准，装配时可快速完成校准作业，无需额外复杂的调试流程。
