计算机散热冷却结构设计方案

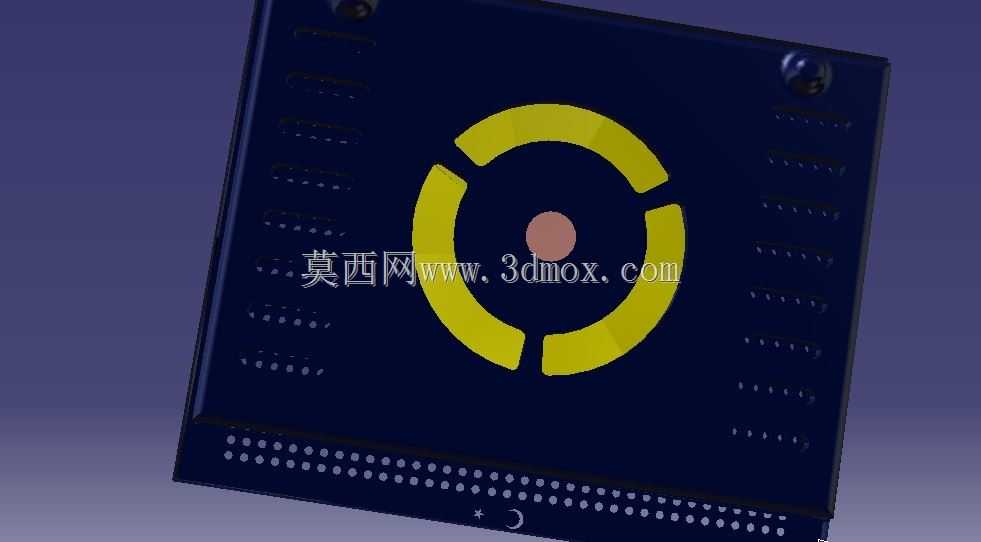

日常做消费电子结构设计时，计算机散热冷却结构是绕不开的核心模块，这套结构的设计逻辑完全围绕硬件热耗散需求展开，首先要匹配机箱内部的安装边界，整体圆形的散热主体直径适配常规ATX机箱的风扇位安装尺寸，外围带孔的环形结构既做气流导流，也兼顾安装固定的点位预留，底部的长条开孔区域对应机箱进出风的风道走向，避免气流在机箱内部形成紊流抵消散热效率。

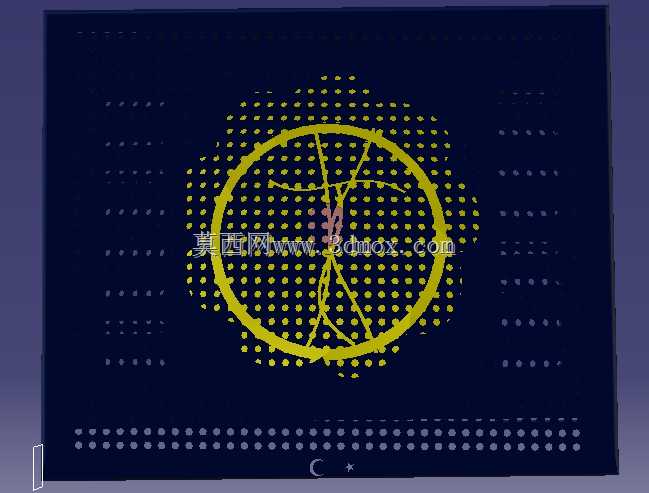

从实际应用场景看，这类冷却结构主要覆盖台式主机、小型工控机的硬件散热需求，核心作用是将CPU、显卡等核心发热元件工作时产生的热量快速带出设备腔体，避免硬件因积热出现降频、寿命衰减的问题。设计过程中首先要梳理发热源的热功率参数，对应匹配散热结构的通风开孔率，图中黄色环形区域的点阵开孔经过气流仿真验证，开孔密度从中心向外围梯度变化，中心区域对应发热源正上方，开孔密度更高保证核心区域的气流通量，外围开孔密度逐步降低，引导气流均匀扫过散热鳍片表面，避免出现散热死角。

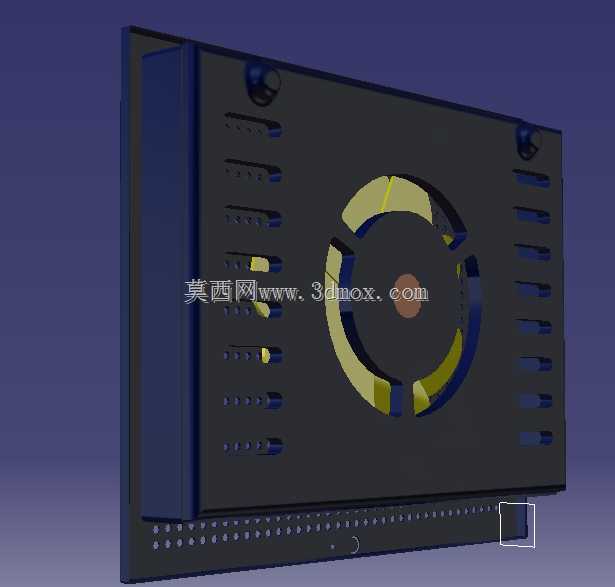

结构的安装边界做了通用化设计，预留的固定孔位兼容主流120mm、140mm散热风扇的安装孔距，不需要额外做转接件就能直接适配市售的标准散热风扇，中间的支撑筋条做了流线型修型，减少气流穿过时的风阻，同时筋条的厚度控制在1.5mm，兼顾结构强度和通风面积的平衡，不会因为筋条过宽阻挡有效通风路径。

实际选型使用时，要注意这套冷却结构的进出风方向匹配，带点阵的一侧作为进风面时，气流可以通过点阵均匀分散到整个散热截面，配合底部的长条导流孔，能将气流引导到机箱内部的内存、供电模块等次要发热区域，实现单散热结构覆盖多元件的散热效果，不需要额外加装辅助风扇就能满足常规功耗硬件的散热需求。结构的边缘做了圆角处理，避免安装时割伤线材或者操作人员，整体厚度控制在25mm以内，不会占用过多的机箱内部空间，兼容小尺寸机箱的安装需求，哪怕是ITX规格的小机箱，也能预留出足够的走线和硬件安装空间。
