U型节能荧光照明灯具三维结构设计

　　这款U型荧光照明灯具的三维结构设计，核心围绕民用及商用基础照明场景的实际使用需求展开，日常可适配家庭书房、卧室、走廊的顶灯替换，也能满足小型商铺、办公隔间的局部辅助照明安装，适配常规E27通用螺口灯座，无需额外改造原有线路即可完成替换安装。从结构设计逻辑来看，整体采用三段式分体结构，最上端为标准螺口导电基座，采用阻燃PBT材质做绝缘包裹，内部预留导电触点与镇流器安装腔，螺口尺寸严格遵循国标灯座公差要求，旋入深度控制在12mm范围内，安装后与灯座贴合间隙不超过0.2mm，避免使用过程中出现接触不良、松动脱落的问题。

　　中间段为灯体握持与电子元件容纳区，外层做磨砂防滑纹理处理，直径设计为38mm，刚好适配日常徒手安装的握持尺寸，无需借助额外工具即可完成拧紧操作，内部腔体预留足够空间容纳启辉器与限流元件，腔体壁厚设置为1.8mm，既保证结构强度，也能为内部电子元件留出足够的散热间隙，避免长时间工作时热量堆积加速元件老化。下端发光区采用双U型弯折灯管布局，灯管外径12mm，单根灯管展开长度210mm，弯折后整体发光段长度控制在95mm，灯管与基座连接部位采用耐高温硅胶密封圈做密封处理，防护等级达到IP20，可阻挡日常环境中的灰尘进入灯体内部，同时避免清洁时少量飞溅的水渍侵入电路部分。

　　设计过程中重点平衡了发光角度与结构紧凑性，双U型灯管对称排布后，整体发光覆盖角度达到240度，相比传统单直管荧光灯，下方照明区域的照度均匀度提升30%以上，不会出现灯座正下方亮度过高、周边区域照度骤降的问题。灯管固定端采用嵌入式卡扣结构，与中间基座的连接位设置3个均匀分布的定位卡爪，安装时对准卡槽旋转15度即可完成锁定，后期如果出现灯管老化问题，无需更换整个灯体，单独替换灯管即可，降低后期维护成本。整体灯体总长度控制在155mm，最大外径42mm，安装后突出灯座的长度不会超过140mm，适配大部分吸顶灯罩、吊灯灯罩的内部安装空间，不会出现灯罩无法闭合的干涉问题。

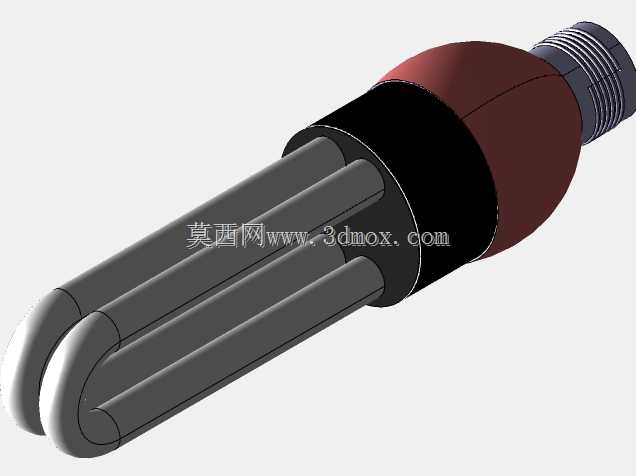

　　结构建模过程中，所有配合位均预留了合理的公差带，塑料件之间的卡扣配合预留0.1mm的安装间隙，金属螺口与塑料基座的过盈配合量设置为0.3mm，既保证装配后连接牢固，也不会出现装配应力过大导致塑料件开裂的问题。灯管部分的建模还原了实际玻璃管壁的厚度与内部荧光层的结构，同时对电极引出端的连接结构做了细化，可直接用于后续的结构验证、装配干涉检查，也能作为照明产品设计的参考样件，用于同类型灯具的结构改型与尺寸优化。
